Quando a estrutura é reforçada, é aconselhável adotar um fino fibra de carbono Método de colagem multicamadas. Quando o tecido de fibra de carbono é fino e colado camada por camada, as fibras de cada camada podem ser totalmente molhadas com a cola de ligação, de modo que a eficiência de ligação é maior.

Embora as características de força dos membros sob tensão, compressão, cisalhamento e torção sejam diferentes, todos eles são membros cujo estresse na mesma direção é basicamente distribuído em toda a seção.

Portanto, é possível utilizar pasta tudo incluído ao longo da direção axial para fortalecer o membro tensionado.Adote pasta completa e totalmente fechada para membros de compressão. Os componentes de cisalhamento e torção são colados em ambos os lados e os aros de enrolamento equidistantes adicionais são fixados.Para o membro fletor, o pano de fibra de carbono pode ser usado para colar o pano de fibra de carbono na zona de tensão do membro em linha reta ao longo da direção axial.A fim de unir e ancorar totalmente o tecido de fibra de carbono colado na barra de flexão, o tratamento adicional de ancoragem pode ser realizado no final da seção do tecido de fibra de carbono na direção principal da fibra. Quando a barra de flexão reforçada é uma viga, os aros de enrolamento equidistantes adicionais devem ser fixados em ambas as extremidades da viga.O método de colagem de tecido de fibra de carbono de vários componentes é mostrado na figura.

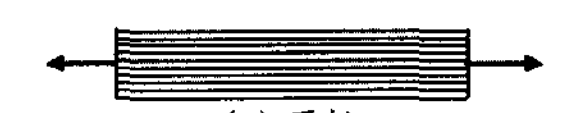

Barra de tração reforçada com fibra de carbono

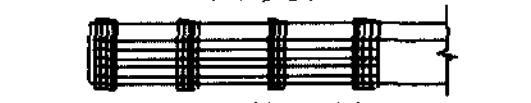

Barras de cisalhamento e torsão reforçadas com fibra de carbono

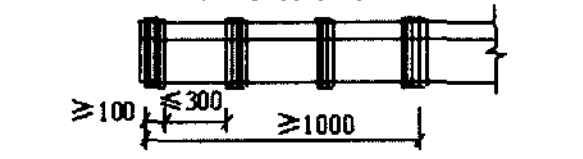

Reforço de fibra de carbono para membros de flexão

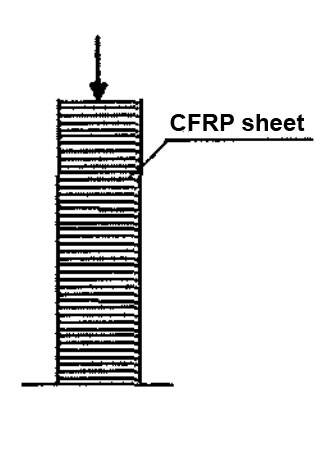

Reforço de fibra de carbono para barras de compressão

A largura do pano de fibra de carbono com o aro de enrolamento fechado com espaço igual deve ser superior a 100mm, e o espaçamento livre deve ser inferior a 300mm. Quando usado para barras de cisalhamento e torção, pode ser definido ao longo da seção de armadura, e para barras de flexão do tipo viga, pode ser definido separadamente na seção onde ambas as extremidades são maiores que lm.

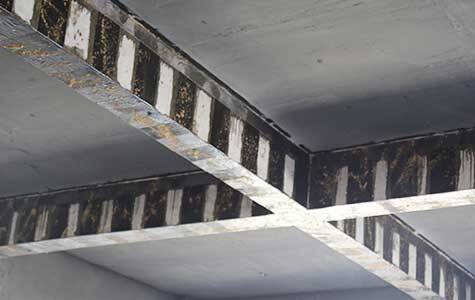

Quando as duas extremidades do cisalhamento, barra de torção e barra de flexão do tipo viga não podem ser equipadas com aros de enrolamento fechados devido a condições, o membro de cisalhamento e torção pode ser reforçado diretamente com pasta em forma de U na seção de armadura. Os aros em forma de U podem ser dispostos, respectivamente, na secção superior a 1m em ambas as extremidades da barra de flexão do tipo viga. Neste momento, o pano de fibra de carbono colado em forma de U e a extremidade de fratura em forma de aro em U devem ser fechados com talão longitudinal para garantir a eficiência de reforço do pano de fibra de carbono. como mostra a foto.

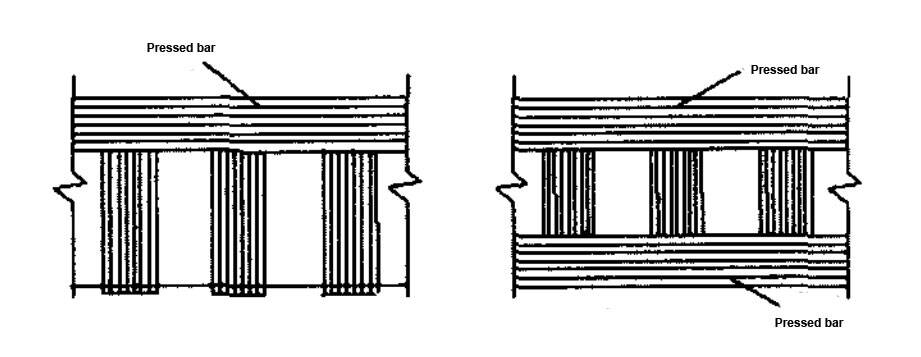

Fiação em U-wrap e desossagem lateral e tira de pressão longitudinal

Questões que necessitam de atenção na aplicação de reforço de fibra de carbono

1) Descarregá-los de acordo com os requisitos de projeto durante a construção pode eliminar ou reduzir as fissuras e deformações que ocorreram nos componentes, melhorar a eficiência de utilização do tecido de fibra de carbono, e fazer o tecido de fibra de carbono participar do trabalho o mais rápido possível.

2) O tecido de fibra de carbono do membro de reforço não deve ser sobreposto ao longo da direção principal da fibra, especialmente para o reforço do membro de tensão e a área de tensão do membro de flexão.Se for necessário sobrepor-se, sua posição deve evitar a seção mais tensa do componente, o comprimento de sobreposição não deve ser inferior a 100mm, e a extremidade de sobreposição deve ser plana e livre de warpage. Quando múltiplas camadas de tecido de fibra de carbono são utilizadas para reforço, as posições sobrepostas entre as camadas de tecido de fibra de carbono devem ser escalonadas entre si, e a distância clara entre as posições de interface de cada camada deve ser superior a 200mm.

3) A fim de garantir a efetiva ligação e ancoragem entre o membro flexural e o tecido de fibra de carbono reforçado e evitar a falha do reforço causada por danos de descamação, a extremidade do tecido de fibra de carbono fratura do membro flexural reforçado deve ser ancorada, e medidas adicionais de ancoragem devem ser tomadas se necessário. Geralmente, é usado um grânulo de fibra de carbono de comprimento completo.O talão deve ser colado perpendicularmente à direção principal da fibra do tecido reforçado de fibra de carbono, e sua largura não deve ser inferior a 500mm.
