1. Visão geral do projeto de construção do edifício reforço da estrutura

A concepção científica e razoável é um pré-requisito para garantir a qualidade da construção. Esta declaração continua a ser aplicável no reforço das estruturas de construção. Apenas a construção científica que reforça o projeto de construção de reforço para garantir a racionalidade da construção pode garantir o reforço da qualidade da estrutura de construção. Antes da construção e concepção do reforço, é necessário avaliar os problemas relacionados ao reforço do edifício reforçado e reconstruído, e a avaliação deve ser realizada por uma organização profissional para evitar o aparecimento de problemas estruturais de qualidade do reforço causados pelo não profissionalismo. Além disso, um bom projeto de reforço estrutural também pode efetivamente controlar a construção de reforço.

No processo de construção de reforço estrutural construção de reforço, construção baseada nos desenhos projetados pode efetivamente garantir o progresso da construção e economizar o custo de construção de reforço de construção.No reforço da concepção das estruturas de construção, dois aspectos devem ser considerados.Por um lado, é necessário considerar a viabilidade da construção de reforço da construção do ponto de vista económico. Os edifícios que precisam de ser reforçados e reconstruídos resistiram basicamente à erosão do ambiente natural durante muitos anos, e o problema da instabilidade estrutural apareceu.Para este tipo de edifício, é necessário ponderar se o custo do reforço e da reconstrução está em consonância com os seus benefícios económicos e, se não o fizer, deve ser replaneado e concebido.Por outro lado, é necessário realizar uma investigação abrangente do edifício antes de prosseguir com o projeto de reforço de reforço, e comunicar e coordenar com a unidade de construção original.Minimize os danos causados ao edifício pelo reforço e reconstrução, e mantenha a parte original do edifício que suporta carga na maior extensão para evitar danos secundários ao edifício.

2 Estudo de caso

(1) Visão geral do caso Um edifício de ensino de três andares em uma escola de ensino médio pertence a uma estrutura de moldura com uma área total de cerca de 3100 metros quadrados. Os graus de resistência do concreto de cada peça são analisados da seguinte forma.As vigas e pilares são feitos de concreto C30, e as lajes são feitas de concreto C25.A parte de fundação usa uma fundação independente sob a coluna com uma profundidade enterrada de 2.2 metros.O edifício de ensino começou a ser utilizado após sua conclusão em 2005. Agora, devido às necessidades funcionais, planeja-se construir uma camada adicional com base na estrutura original.

(2) Análise da viabilidade da construção adicional

Devem ser cumpridos os seguintes requisitos para a adição de pisos aos edifícios existentes.Em primeiro lugar, é necessário atender às exigências de resistência e deformação de fundação.Em segundo lugar, o componente superior deve satisfazer os requisitos de capacidade de construção de rolamentos e limite de utilização normal.Em terceiro lugar, temos de lidar com o problema da combinação entre o antigo e o novo para que as estruturas antigas e novas funcionem em conjunto. Estes três requisitos devem ser realizados de forma abrangente através de inspeção estrutural, análise de cálculo estrutural e nova tecnologia de construção.Dentre eles, o cálculo estrutural pode ser realizado utilizando o software sbsx, e os seguintes pressupostos são feitos no processo de cálculo.A influência da escada na rigidez estrutural global não é tomada em consideração. Os componentes estruturais novos e antigos são considerados de acordo com o modelo integral de fundição no local. Depois de adicionar uma camada, a maioria dos componentes, exceto a coluna de posição de canto da camada inferior pode atender aos requisitos., Afetado pela função de uso do novo piso, a carga em alguns andares é relativamente grande, e a capacidade de rolamento da viga de três andares não pode atender às exigências. Portanto, no processo de adição de camadas, os componentes acima mencionados devem ser reforçados. Ao mesmo tempo, é necessário observar a estrutura original fundamento e estrutura principal, e o resultado mostra.O número de reforços de vigas, pilares, lajes e outros componentes do edifício original e as dimensões transversais das barras de aço atendem às exigências, e o aspecto dos componentes de concreto é relativamente completo. Não existem problemas como a solução desigual da fundação.É integrado e analisado com os resultados de cálculo da estrutura, o que comprova que a fundação original pode ser utilizada diretamente sem reforço de reforço.

3) Plano de reforço estrutural

O reforço do sistema de reforço é:

(3.1) O reforço da coluna do piso recém-construído deve ser reforçado através da tecnologia de perfuração e plantação de reforço.As barras de aço são diretamente conduzidas para fora dos nós da coluna original, a coluna inferior é reforçada pelo aumento da seção transversal, e as barras de aço de suporte de força são adicionadas aos membros originais.

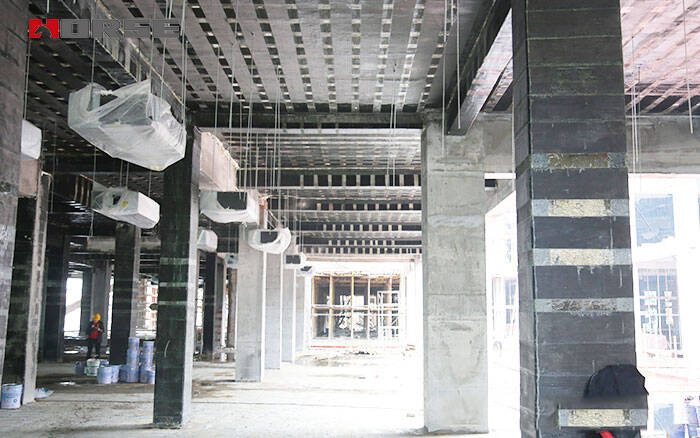

(3.2) Ao mesmo tempo, despeje concreto do lado de fora, e use tecido de fibra de carbono para reforçar as vigas de três camadas do edifício original.

O método específico é o seguinte: a coluna de camada inferior é reforçada pelo método de secção crescente, e a secção de coluna é aumentada do original 400*400 mm para 500*500 mm.Barras de tensão longitudinais utilizam a técnica de plantar barras, o comprimento da ancoragem inferior na fundação deve ser maior que: 20d, e o comprimento exposto deve ser maior que 50d, e mais de 2000 mm, e as barras longitudinais devem ser soldadas em dois lotes. Ao mesmo tempo, os laços de âncora foram dispostos em todos os quatro lados ao longo da altura do pilar, com um diâmetro de 10 mm, um espaçamento de 600 mm e uma profundidade de implantação de 15 d.Use o esquema de reforço de fibra de carbono para fortalecer o feixe, escolha a folha de fibra de carbono da série HM. Seu módulo elástico é 235000MPa, deformação de tração permitida é inferior a 0.01, deformação de tração final é inferior a 0.015, espessura de camada única é 0.167mm, e resistência à tração está entre 3100 e 3800MPa.

Através dos métodos acima, o edifício de ensino foi reforçado e colocado em uso. Após observação, o efeito de reforço é bom, que pode atender aos requisitos de estabilidade e segurança.
