Projectos de Aplicações

O Não.1 edifício de Beijing Julong Company é uma estrutura de concreto armado de 8 andares recém-construído, que não foi colocado em uso após a conclusão, e sua função de uso mudou.O primeiro e o segundo andares foram convertidos em oficinas de produção, e equipamentos mais pesados foram dispostos; as cargas nas salas de ar condicionado em ambas as extremidades do primeiro para o terceiro piso também aumentaram muito.A estrutura é recalculada de acordo com a carga após a reconstrução, e os resultados são os seguintes.A capacidade de flexão média de algumas vigas do primeiro ao terceiro piso não pode satisfazer os requisitos, e a capacidade de flexão média e de cisalhamento das vigas da sala de máquinas de ar condicionado não pode satisfazer os requisitos. Há também uma sala aberta no porão, devido à colocação centralizada de equipamentos, há uma carga concentrada, e a laje superior tem capacidade de rolamento flexural insuficiente, por isso precisa ser reforçada.

Esquema de reforço do feixe de quadro com materiais compósitos de fibra

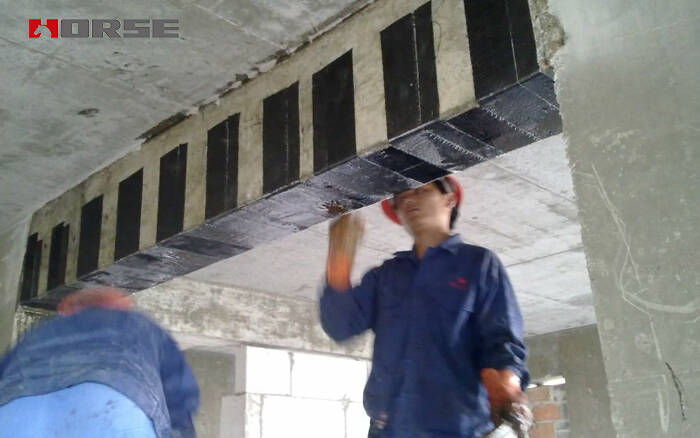

O feixe de moldura tem uma extensão de 9m e um tamanho transversal de 300mmx950mm. Após o cálculo e análise, a capacidade de flexão média de 20 vigas de armação não pode atender aos requisitos e a capacidade de cisalhamento de 5 vigas de armação não pode atender aos requisitos.O método de reforço proposto é o seguinte.A capacidade de rolamento flexural de parte das vigas de quadro precisa ser melhorada não muito, e uma camada de materiais compostos de fibra de carbono com uma largura de 250mm é colada ao longo de todo o comprimento do fundo do feixe. Outra parte do feixe de moldura precisa ser muito melhorada na resistência à flexão, e duas camadas de materiais compósitos de fibra de carbono com uma largura de 300mm são colados ao longo de todo o comprimento do fundo do feixe. Além disso, os aros de fibra de carbono em forma de U são colados na extremidade da viga de moldura e os locais onde a resistência ao cisalhamento em ambos os lados da viga secundária é insuficiente.E anexar uma grânulo de 20 omm de largura em ambas as extremidades do aro de fibra de carbono em forma de u para ancoragem e efeito de reforço: a rigidez e capacidade de rolamento do feixe reforçado de fibra de carbono são melhoradas em certa medida.E com a diferença no número de camadas dos materiais compostos de fibra de carbono, o aumento da deflexão no meio do vão também é diferente, e a ductilidade do feixe é obviamente aumentada.

Resumir sobre o reforço da estrutura do concreto utilizando material compoisite de fibra

A estrutura é reforçada pelo método de colar materiais compósitos de fibra de carbono, a estrutura é razoavelmente tensa, e o propósito de segurança, economia, confiabilidade e aplicação é alcançado. Nos últimos anos, com a melhoria dos padrões de vida, os requisitos de segurança, aplicabilidade e durabilidade das edificações têm aumentado gradativamente, e o reparo e reforço das estruturas existentes também têm atraído ampla atenção da comunidade de engenharia. Há muitas catástrofes de terramotos na vasta região do meu país, e as exigências para o desempenho sísmico das estruturas são também elevadas. Portanto, o reforço de edifícios e a reparação de estruturas danificadas por terremotos são também as principais direções de pesquisa de engenheiros estruturais. Portanto, o desenvolvimento e a promoção de concretos reforçados com fibras e de outros materiais e tecnologias têm sido geralmente reconhecidos. Os materiais compósitos de fibra de carbono são amplamente utilizados na armadura de estruturas de concreto armado danificadas, que tem um papel positivo na promoção do desenvolvimento de projetos de armadura.

Aplicação do reforço da estrutura de betão utilizando material compoisita de fibra

Na faixa de h/4-h/3 (h é a altura da coluna) no final da coluna, os materiais compósitos de fibra de carbono são enrolados horizontalmente com um espaçamento de 200mm, de modo que a direção da fibra é paralela ao solo, que pode produzir contenção de aro e reduzir o coeficiente de flambagem da coluna. Dessa forma, melhorando a resistência à compressão do pilar e efetivamente melhorando a ductilidade do membro.Este método de reforço de danos tem um efeito significativo de reforço.A razão pela qual os materiais compósitos de fibra de carbono envolve o pilar de concreto armado transversalmente para aumentar a ductilidade é que os materiais compósitos de fibra de carbono exterior podem bem restringir a deformação do pilar de concreto de alta resistência na direção circunferencial, e os materiais compósitos de fibra de carbono externo tem uma restrição mais direta e eficaz sobre os elementos de concreto do que os estribos.. Portanto, materiais compostos de fibra de carbono podem aumentar significativamente a resistência do componente, melhorar a ductilidade e aumentar seu consumo de energia sísmica.

Reforço de vigas de concreto armado danificado com materiais compostos de fibra de carbono, materiais compostos de fibra de carbono não só efetivamente pode limitar a extensão das fissuras e o desenvolvimento de largura de fissura, mas também pode fazer o feixe funcionar normalmente quando há muitas fissuras. Além disso, a integridade da viga é reforçada e a capacidade de rolamento da viga é melhorada. Mostra a boa ductilidade de materiais compósitos de fibra de carbono, o feixe de concreto armado reforçado por materiais compósitos de fibra de carbono ainda tem um grande espaço de deformação, e os materiais compósitos de fibra de carbono tem melhor capacidade de consumo de energia. Embora os materiais compósitos de fibra de carbono seja um material frágil, esta grande deformação ainda pode dar sinais de danos ao feixe de flexão em certa medida.

As barras flexurais de concreto reforçadas são reforçadas com seções oblíquas, e o uso de materiais compósitos de fibra de carbono para melhorar a capacidade de cisalhamento das barras de concreto é eficaz. Depois que o tecido de fibra de carbono é colado, a carga de fissuração e a capacidade de cisalhamento da viga são obviamente melhoradas, e o aumento da capacidade de cisalhamento é mais significativo.O mecanismo de materiais compósitos de fibra de carbono na melhoria da capacidade de cisalhamento é semelhante ao dos estribos. Portanto, ao mesmo tempo em que aumenta a capacidade de cisalhamento das vigas de concreto armado, também pode melhorar significativamente a capacidade de deformação do componente e aumentar a ductilidade do componente.Para a seção oblíqua da viga de concreto reforçada com fibra de carbono, antes da falha, as tiras de fibra de carbono mostrarão sinais de rasgo, abaulamento, enrugamento, etc., melhorando assim a quebra quebra da resistência ao cisalhamento da viga de concreto original. Ao melhorar a resistência ao cisalhamento, pode aumentar a ancoragem da fibra de carbono dobrada

Além disso, após a utilização de materiais compostos de fibra de carbono para reforço sísmico de pilares de ponte e pilares de construção, a resistência à flexão e cisalhamento, capacidade de rolamento, resistência à fadiga e desempenho sísmico dos pilares foram significativamente melhoradas. Ao mesmo tempo, materiais compostos de fibra de carbono também são adequados para o reforço antivibração de estruturas de grande e médio porte que são submetidos a cargas dinâmicas, como pontes.
