1 Visão geral do projeto

O corpo principal de um edifício em Zhongshan Old Town, Guangdong é uma estrutura mista de 5 andares com uma altura de 3m e uma capacidade de rolamento de parede de tijolo.A área de construção é de 996 metros quadrados. Devido ao desreparo por um longo tempo, todo o argamassa de junta de tijolo foi seriamente pulverizada, o telhado e as paredes vazaram em muitos lugares, as vigas de bloqueio de concreto de alguns corredores estouraram, e as barras de aço foram corroídas. Há árvores grandes crescendo na parede, um grande número de raízes de árvores crescem nas juntas de tijolo, a alvenaria é seriamente danificada e deformada, e a rigidez geral é insuficiente.A avaliação de segurança da casa mostra que o edifício está perto da vida útil do edifício especificada no código de projeto, os materiais de construção estão seriamente degradados, e a casa está em um estado perigoso. Deve ser parado imediatamente, e a manutenção no local deve ser feita. Recomenda-se a realização imediata da reparação ou desmontagem de reforços.

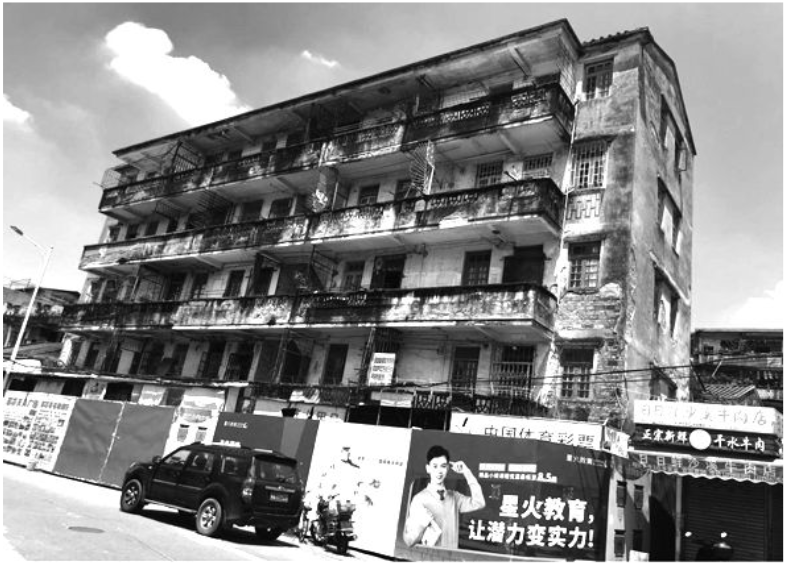

  Antes da armadura

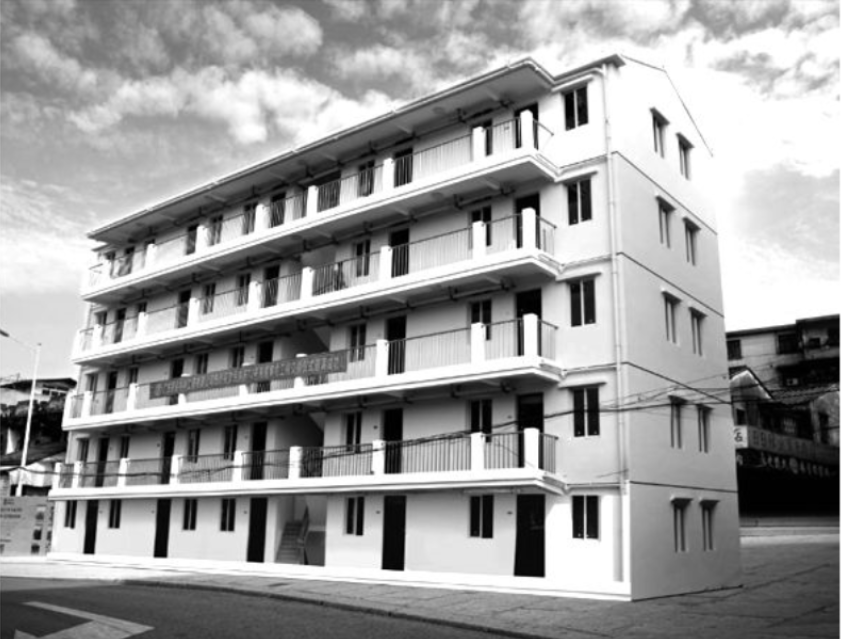

 Após reforço

2 Métodos de reforço e reparação e pontos técnicos de construção de peças-chave

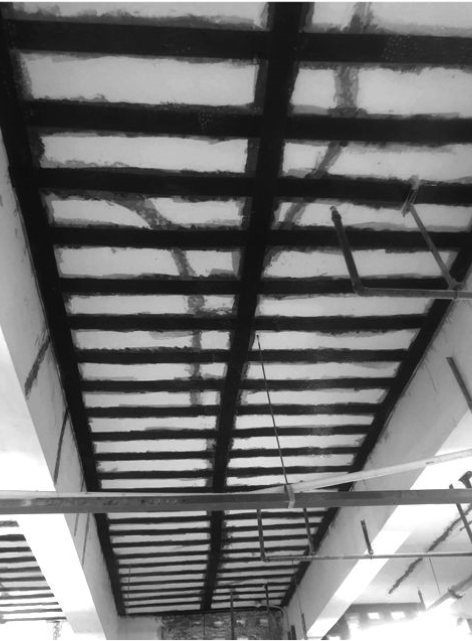

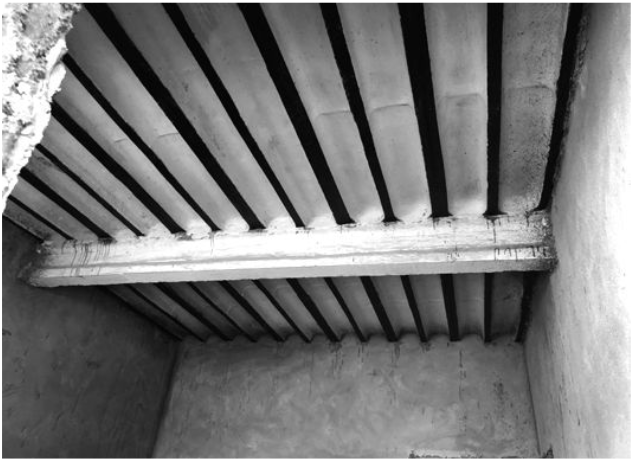

2.1 Adotar tecido de fibra de carbonopara fortalecer a laje do piso

O edifício é uma estrutura mista de alvenaria, em que o banheiro, cozinha e varanda são lajes estruturais moldadas no lugar, e as outras são lajes de concreto pré-moldado.As principais partes de reforço deste projeto são lajes estruturais moldadas em situ e lajes de concreto pré-moldados.Para garantir a segurança estrutural e a qualidade da armadura, é particularmente importante reforçar as lajes de concreto pré-moldado em locais-chave. Além disso, a área reforçada da laje pré-fabricada é parcialmente suportada para evitar vibrações excessivas.

1 Use pasta fechada, pasta em forma de U ou pasta lateral para fortalecer o componente sob cisalhamento, e a direção da fibra deve ser perpendicular ao eixo do componente.

2O comprimento do colo do pano de fibra de carbono ao longo da direção da fibra não deve ser inferior a 50mm. Quando múltiplas camadas de tecido de fibra de carbono são usadas para reforço, as posições sobrepostas de cada camada de tecido de fibra de carbono são escalonadas.

3Corte o pano de fibra de carbono de acordo com o tamanho exigido pelo projeto; prepare a resina impregnante de acordo com as regras de processo fornecidas pelo fabricante do produto, e aplique-o uniformemente na parte de fixação. Pressione levemente o pano de fibra de carbono na posição a ser colado à mão, e use um rolo especial para rolar na direção da fibra várias vezes para espremer as bolhas, de modo que a resina impregnante pode penetrar completamente o pano de fibra de carbono, e o pano de fibra de carbono não deve ser danificado durante o rolamento.Para a colagem multicamadas, os passos acima devem ser repetidos, e a próxima camada deve ser colada o mais rápido possível após a resina impregnante na superfície da fibra está seca.A resina impregnante deve ser uniformemente espalhada na superfície da última camada de tecido de fibra de carbono, e areia de feijão mung deve ser colada na superfície.

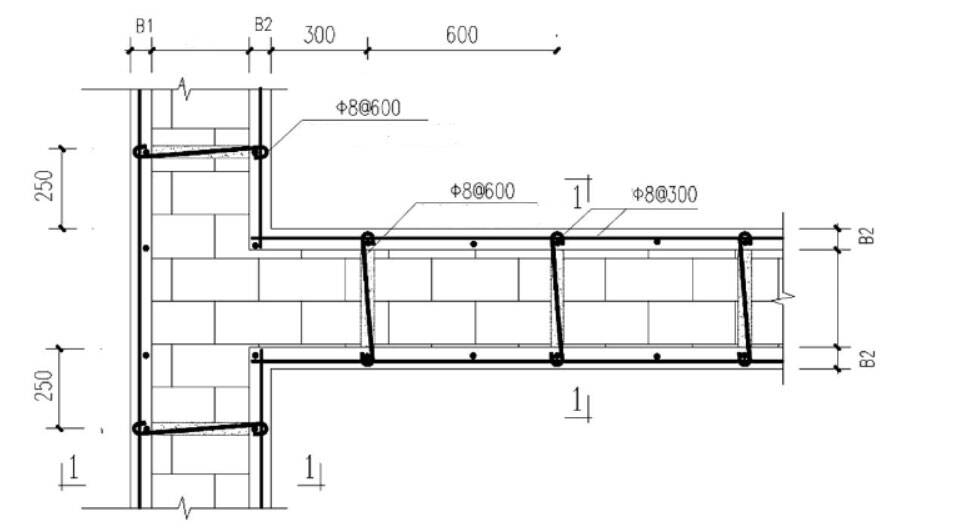

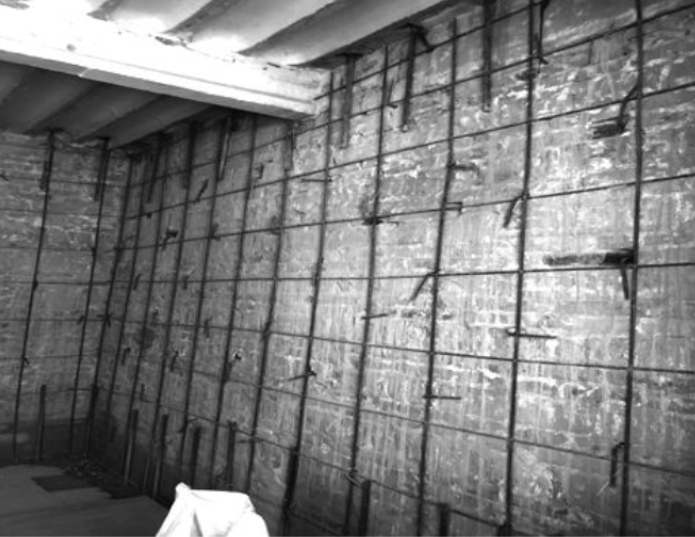

2.2 Reforçar a parede de suporte de carga original usando reforço de parede de parede de madeira compensada de malha de aço de dupla face

O principal componente de suporte de carga da estrutura é a parede, e os requisitos para o reforço de parede também são muito rigorosos. Como o edifício está cercado por edifícios antigos com uma longa história, a face de trabalho da construção de reforço de parede é muito estreita e operação é difícil.A fim de garantir a segurança estrutural, a qualidade do reforço de parede em locais-chave é extremamente importante.A parede deve ser construída camada por camada por camada e secção por secção, utilizando argamassa de cimento polimérico de alta resistência com malha reforçada em ambos os lados.

Resumir

O edifício é utilizado há mais de 40 anos.As vigas de fechamento de concreto de alguns corredores estouraram, as barras de aço foram corroídas, a maioria das lajes pré-moldadas de concreto no chão deformadas, e fissuras óbvias apareceram nas posições de passagem, e a rigidez geral foi insuficiente.A capacidade de rolamento das paredes e vigas de bloqueio já não atendem aos requisitos de uso, portanto, a construção de reforço das paredes é a principal prioridade deste projeto de reforço e reparo. Após o projeto ser reforçado e reparado, a vida útil do edifício pode ser prolongada por 30 anos.
