Visão Geral do Projeto

Este projeto é um projeto de atualização e transformação de um precipitador elétrico em uma usina elétrica.A usina está localizada no distrito de Jiangjin, na cidade de Chongqing.A intensidade da fortificação sísmica é de 6 graus.O grupo sísmico projetado é o primeiro grupo, e o grau de projeto da fundação é B.±0.000m toma o mesmo desenho de construção original do precipitador eletrostática, e a elevação absoluta é 206.00m.A forma de fundação do suporte do precipitador eletrostática original é uma pilha entediada, o diâmetro do corpo da pilha é de 600mm, a camada de rolamento no final da pilha é moderadamente intemperada pedra de barro de areia, e o valor característico da capacidade de rolamento vertical de uma única pilha é de 1400kN.A resistência do concreto da coluna de suporte do precipitador eletrostática original e da tampa é C25.Propõe-se aumentar a altura do precipitador eletrostática original, e adicionar 2 campos elétricos na parte de trás do precipitador eletrostática original, a carga aumentará e a posição da carga será alterada.

Verifique novamente a fundação do precipitador eletrostática original.De acordo com os resultados de cálculo reverificados, a capacidade de rolamento vertical da fundação original de 2 pilares PC3, PC17, PC18 e PC19 não atende aos requisitos e precisa ser reforçada.

Plano de reforço da Fundação

Como a fundação original é uma fundação de pilha entediada, a fundação deve ser reforçada com uma nova fundação de pilha. Devido à influência de edifícios existentes (estruturas), máquinas de conformação de estacas e equipamentos como pressão estática, martelagem e vibração não podem entrar no local, e fundações de estacas pré-moldadas não podem ser construídas. Combinado com as características da camada de solo deste projeto, as águas subterrâneas são relativamente pobres e as condições de escavação manual são melhores, de modo que o projeto usa escavações manuais e pilhas de derramamento para reforçar a fundação original.

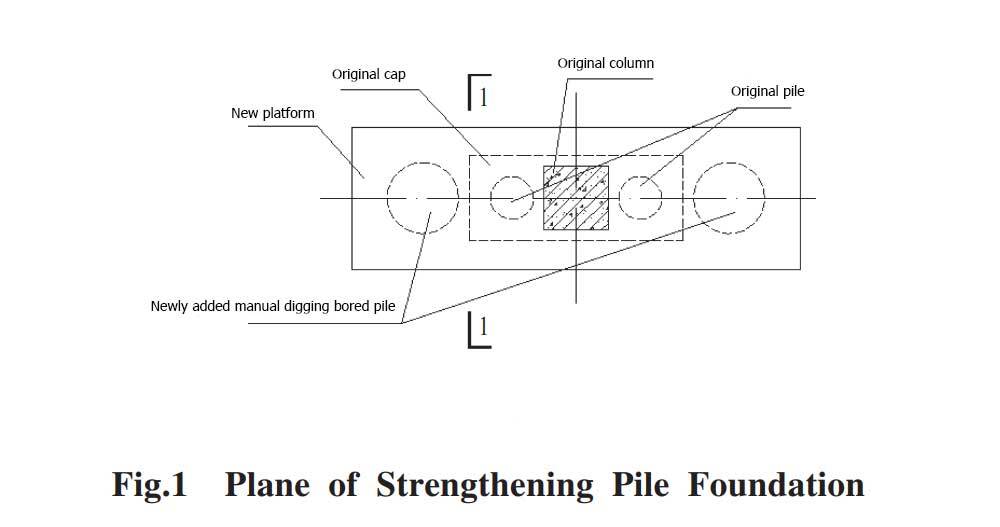

O método específico de reforço é adicionar uma pilha manual de escavação e enchimento em cada extremidade da fundação original de dois blocos de blocos.O diâmetro da nova pilha manual de escavação moldada no local é de 1000mm, e a camada de solo de apoio no final da pilha é moderadamente intemperável pedra de barro de areia.De acordo com os resultados do cálculo, o valor característico da capacidade de rolamento vertical de uma única pilha é de 1700kN.A parte circundante e a parte superior da plataforma de betão armado original devem ser cobertas por uma nova plataforma de betão armado.A nova plataforma de concreto armado irá efetivamente conectar as novas estacas de fundação com a plataforma e coluna de concreto armado original (ver Figura 1).As novas escavações manuais e despejos de pilhas e tampas são feitas de concreto com um grau de resistência de C30.A armadura longitudinal da plataforma recém-adicionada e o estribo externo são barras de aço de grau HRB400, e os estribos internos são barras de aço de grau HRB335.

Conclusão

O projeto de renovação foi utilizado após a conclusão e aceitação em 2015, e a estrutura está em boas condições e atende aos requisitos de uso.

Com o aumento do reforço de casas antigas e a renovação de oficinas, a tecnologia de plantio de barras de aço tem sido cada vez mais utilizada na conexão de novas e antigas juntas de concreto. Como um importante índice de capacidade de suporte de carga da seção, seu cálculo é uma consideração chave no projeto. Uma vez que as regulamentações nacionais vigentes não têm feito regulamentos correspondentes, os resultados de pesquisa existentes e os regulamentos estrangeiros correspondentes podem ser referidos na concepção e no cálculo. Selecione a fórmula teórica adequada, realize o projeto da barra de plantio sob o controle abrangente do cálculo da capacidade de rolamento e requisitos estruturais, e deixe uma margem adequada para garantir a segurança da estrutura.
