Existem dois tipos principais de armadura para a seção oblíqua da viga. Uma é a capacidade de cisalhamento insuficiente da seção oblíqua da viga de concreto original; a outra é a capacidade de cisalhamento insuficiente da seção oblíqua da viga devido à armadura da seção normal.

Para o reforço da seção normal da viga, a ductilidade é muito reduzida quando ocorre a falha de flexão, mas ainda é mais dúctil do que a falha de cisalhamento. Portanto, a viga reforçada com fibra de carbono ainda deve evitar a falha de cisalhamento.

Os testes existentes mostraram que a fibra de carbono presa na parte inferior da viga flexuralmente fortalecida quase não tem efeito na sua capacidade de cisalhamento. Portanto, ao se calcular a capacidade de carga da seção oblíqua da viga, ignora-se a influência da fibra de carbono flexuralmente fortalecida presa ao fundo da viga.

Método de reforço de seção oblíqua de fibra de carbono

A direção da fibra é geralmente disposta ao longo da direção que pode efetivamente controlar as fissuras de cisalhamento.Para a armadura de cisalhamento da seção oblíqua da viga, existem três métodos principais de ligação de fibra de carbono.

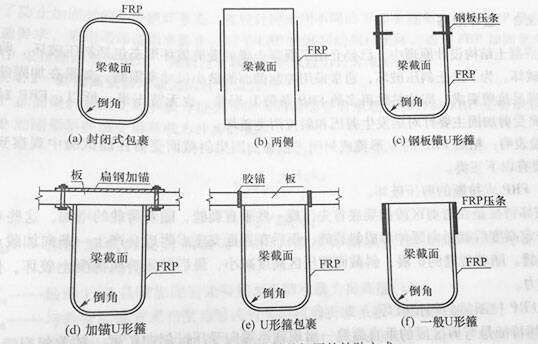

1.A seção inteira do feixe é fechada com tiras de fibra de carbono, como mostrado na figura (a) abaixo.Este tipo de método é menos fácil de descascar, e o efeito de reforço é melhor.No entanto, na maioria dos casos, o feixe e o piso são moldados em uma peça e não podem ser fechados em uma embalagem fechada.O âmbito de aplicação desses métodos é relativamente pequeno.

2.Colar fibra de carbono em ambos os lados da viga, como mostrado na figura (b) abaixo.Este tipo de método é propenso a peeling, a capacidade de rolamento de cisalhamento não é melhorada muito, e o efeito de armadura é ruim. Geralmente, este método não é adequado.

3.Colar tiras de fibra de carbono na superfície lateral e inferior (três lados) do feixe, ou seja, colar o aro em forma de U, como mostrado na figura c-f acima.Este tipo de método tem melhor efeito de reforço e aplicação mais ampla.No entanto, este método de reforço pode descascar na extremidade livre do arco em forma de U, e o final do arco em forma de U precisa ser ancorado.O método longitudinal de tala é atualmente o método de ancoragem comumente utilizado, como mostrado na figura abaixo.

Embora todos os três métodos possam melhorar a capacidade de cisalhamento da seção oblíqua da viga, a seção totalmente enrolada é mais eficaz, seguida pelo embrulho em forma de U, e o efeito de colar em ambos os lados é ruim. Atualmente, dois métodos de reforço são geralmente adotados na engenharia: embrulho fechado ou colar em forma de U aro.
