1 Visão geral do projeto

O corpo principal de um projeto tem 18 andares acima do solo, e a altura do corpo principal do edifício é 63.45m.A altura do primeiro andar é 5.1m, o segundo para o quinto e décimo andares são 4.4m, e os outros andares são 3.3m e 3.Om.O projeto adota estrutura de parede de corte de concreto armado moldado no local, e o tamanho do pilar é 6.5x7.2m e 6.5x7.8m.O grau de resistência do concreto é C40 abaixo de oito camadas e C35 acima.A intensidade da fortificação sísmica do projeto é 8., A aceleração sísmica do projeto é 0.20g, a categoria fortificação sísmica é a Categoria C, o grupo sísmico é o segundo grupo, o quadro de grau sísmico é Classe II, a parede de cisalhamento é Classe 1, e o local é Classe II.

2 Perguntas levantadas

Durante a construção, um 2. Foi adicionado um corredor exterior com 5m de comprimento, e o reforço das quatro colunas adjacentes não foi ajustado em conformidade, o que deixou perigos ocultos à qualidade e segurança do projeto. Os principais problemas são os seguintes:

2.1

A razão mínima de armadura longitudinal de aço após o pilar de 2 ~ 3 andares é reforçada com concreto externo não atende ao requisito de 0.7, e mais reforço é necessário.

2.2

O desempenho sísmico do método de armadura de concreto exterior de primeira camada não é bom, principalmente porque um lado não é reforçado, e os estribos reforçados não estão fechados e precisam ser reforçados ainda mais.

3 Mecanismo de reforço de colunas de moldura reforçadas com fibra de carbono

Uma vez que a armadura de fibra de carbono é utilizada principalmente para reforço de membros flexurais, ainda é necessário entender seu mecanismo de armadura quando utilizada para reforço de membros enviesados.

Ao usar fibra de carbono para enrolar e reforçar a coluna de moldura, a principal função do pano de fibra de carbono é conter o concreto interno. Como a resistência à tração e o módulo elástico da fibra de carbono são elevados, este efeito de restrição é óbvio. Quando o concreto é comprimido e produz deformação lateral, o pano de fibra de carbono pode conter a deformação do concreto e aumentar a deformação compressiva final do concreto. Como resultado, o esmagamento do concreto na zona de compressão é adiado, o desempenho de deformação plástica da armadura longitudinal é totalmente exercido, a ductilidade do pilar de concreto armado é melhorada, e a capacidade de rolamento e o desempenho sísmico do pilar de estrutura são melhorados.

4 Projeto estrutural reforçado de fibra de carbono

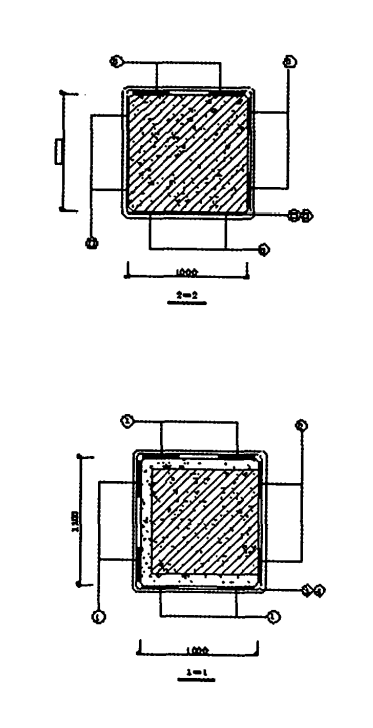

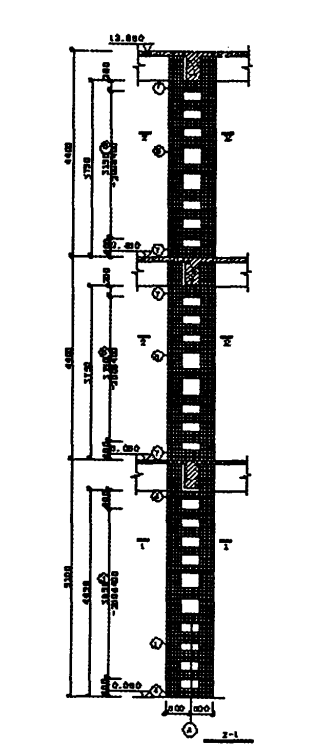

Sob a premissa da análise e cálculo de forças estruturais, combinadas com a comparação e seleção de esquemas de reforço de colunas de quadros, a seleção do método de reforço de fibra de carbono é mais adequada.O projeto de reforço de fibra de carbono é mostrado na Figura 1 de construção de reforço de fibra de carbono.

5 Material de reforço de estrutura de fibra de carbono

5.1 pano de fibra de carbono

O material de reforço de fibra de carbono adota o tecido de fibra de carbono, e suas especificações são apresentadas na Tabela 1:

Tecido de fibra de carbono TDS HM-30.pdf

5.2 material de união de fibra de carbono

O material de colagem de fibra de carbono adota Horse adesivo de fibra de carbono.

Tecido HM CFRP Epoxy TDS - Horse.pdf

6 Resumo

Para colunas de quadros com baixo desempenho sísmico e armadura estrutural insuficiente, a estrutura de fibra de carbono é usada para armadura.O mecanismo de reforço de fibra de carbono é claro e o projeto é razoável. Após o reforço, tem sido usado por muitos anos.O desempenho funcional dos componentes não foi anormal. Mostra que as colunas de moldura reforçadas com fibra de carbono podem não só melhorar a capacidade de rolamento, mas também melhorar eficazmente o desempenho sísmico dos componentes, o que é digno de promoção.
