Problema de oclusão

Razão:

1.Colagem de cola devido a vedação inadequada.

2. Posição inadequada do orifício de injeção de cola e orifício de ventilação, seqüência de construção de injeção de cola inadequada.

3.A distância entre a placa de aço e o concreto é desigual, e a velocidade de injeção da cola é muito rápida.

4. À medida que a cola penetra no concreto, a camada de cola no topo ou cantos está vazia.

Solução:

1. Certifique-se de que não há vazamento de cola ao redor da placa de aço, bico de cola e furo de ventilação, e bloqueie o bico de cola e orifício de ventilação no tempo.

2.O espaçamento entre os orifícios de injecção e os orifícios de escape deve ser determinado de acordo com a situação real. Geralmente, o espaçamento não deve exceder 100cm.A extremidade inferior da placa de aço colada deve ser fornecida com um orifício de injeção de cola, e as posições mais altas, borda e canto devem ser equipadas com um orifício de ventilação. Após confirmar que as proximidades do orifício de ventilação foram preenchidas com cola e descarregadas uniformemente, o orifício de ventilação deve ser selado Bloqueamento. Ao injetar cola, siga o princípio de baixo para alto, de uma extremidade para a outra, evite o funcionamento desordenado, e certifique-se de que a cola é descarregada do bico de cola adjacente e ventilação antes de mudar a posição da cola.

3. Certifique-se de que a lacuna entre a placa de aço e o concreto é uniforme e consistente tanto quanto possível; uniformemente injetar cola em baixa velocidade para garantir o tempo de penetração e fluxo da cola.

4.Use a construção de injeção lenta e de baixa velocidade; o orifício de injeção de cola e o orifício de ventilação na posição mais alta devem ser preenchidos com pressão por um período de tempo, e a cola deve ser preenchida no tempo em que a posição da cola cai; a posição mais alta ou posição de canto deve ser definida com furos de ventilação.

Pequeno fluxo de cola, lenta velocidade de injeção de cola

Razão:

1.O oleoduto está bloqueado ou a vazar.

2.A pressão da máquina de aparas de alta pressão é insuficiente.

3. Má qualidade de aço de enchimento cola e viscosidade muito alta.

Solução:

1. Verifique a máquina de aparar e as ferramentas de injeção de cola para garantir que o oleoduto seja selado e desbloqueado, para garantir que a pressão da máquina de aparar seja normal, e se houver um problema, ela será reparada a tempo.

2.Para enchimento a longo prazo, use acetona para limpar a máquina de enchimento de cola e tubos em intervalos regulares.

3.A escolha da baixa viscosidade para a cola de enchimento de aço é benéfica para a infusão coloidal posterior e para o grau de enchimento da cola. Ao mesmo tempo, a viscosidade da cola de enchimento de aço deve estar na gama adequada, tendo em conta as propriedades mecânicas e o desempenho de segurança do material.

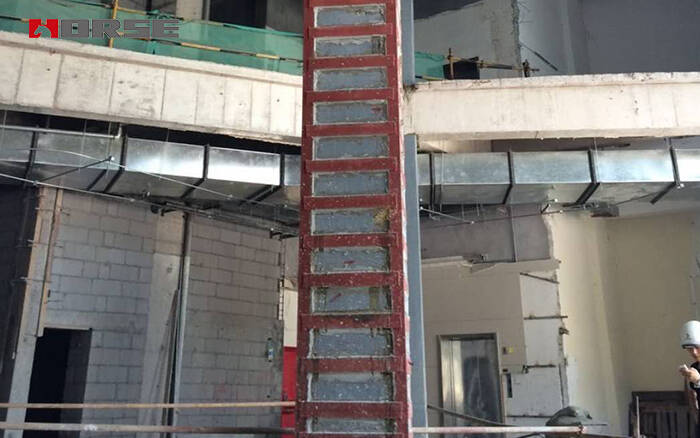

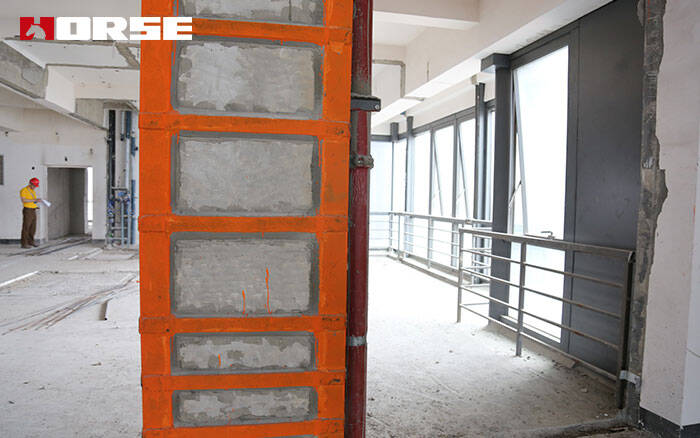

A cola de aço pode ser usada em vez de cola de revestimento de aço?

A resposta é: Não, porque há muitas diferenças entre os dois e eles não podem ser usados em vez disso.

1.A densidade é diferente: a cola de enchimento de aço é 1.1 o 1.2g/cm3, que é uma cola líquida, e a cola de aço viscose é 1.7 o 1.8g/cm3, que é uma cola de pasta.A cola de enchimento de aço tem melhor fluidez e é mais adequada como um material de potting..

2.O processo de construção é diferente: a cola de aço é fixada primeiramente à placa de aço, de modo que há uma lacuna de cerca de 2 ~ 3mm entre a estrutura de aço e o componente original, e a cola é injetada entre a placa de aço e o concreto.A cola de aço é para cobrir primeiro a borracha mista uniformemente na superfície de concreto ou aço, em seguida, furar a placa de aço e corrigi-lo com uma estrutura de aço.

Como controlar a dosagem e evitar desperdícios?

A largura da lacuna entre a estrutura de aço perfilada e o material de base de concreto determina a espessura da lacuna de cola, que tem um efeito direto sobre a quantidade de cola de aço.Em circunstâncias normais, o uso de cola de aço pode ser reduzido controlando a espessura mínima da junta de cola.

1.A quantidade de cola utilizada na placa é afetada pela largura da lacuna entre o aço angular e o material de base do concreto. Além disso, a soldagem é outro fator importante que afeta a quantidade de cola de aço derramada na placa.Se a soldagem for áspera, a espessura da peça soldada entre a placa e o aço angular aumentará, resultando em um aumento na lacuna entre a placa e o material de base de concreto, e a quantidade de cola utilizada na injeção de cola também aumentará.

2.A natureza da cola de aço em si também afetará a quantidade de colóide. Devido às diferentes densidades, a qualidade das diferentes colas de aço sob o mesmo volume também é diferente.O tipo de baixa densidade com a mesma qualidade de cola de aço é maior e mais vantajoso, o que pode economizar o custo.

A cola de aço pode lidar com ambiente úmido e de alta e baixa temperatura?

A cola convencional de encapsulamento de aço não pode satisfazer estas condições ao mesmo tempo.Para ambientes de alta temperatura, baixa temperatura e úmidos, Horse tem produtos personalizados correspondentes:

Qual é a lacuna reservada entre o aço e o material de base?

De acordo com o "Code for Design of Reforcement of Concrete Strutures" GB 50367-2013, Artigo 8.3.4 estipula: A espessura da junta de cola do aço ligado externamente deve ser controlada em 3 ~ 5mm.Localmente, são permitidas juntas de cola com um comprimento não superior a 300 mm e uma espessura não superior a 8 mm, mas não devem aparecer no intervalo de 600 mm no final do aço angular.

Quais são os indicadores de aceitação de despejar cola?

De acordo com o artigo 9.o.6 do "Código para a Qualidade da Construção Aceitação de Construção Estrutura Reforço Engenharia " GB 50550-2010:

1.Inspecção da resistência adesiva. Depois de colado, deve ser permitido ficar em pé durante 7 dias sob pressão de contato.A inspeção no local e a avaliação da conformidade devem ser efetuadas imediatamente após a data de expiração.Para testar o conteúdo específico, consulte o Apêndice U do "Código para Aceitação da Qualidade de Construção da Engenharia de Reforço de Estrutura de Construção " GB 50550-2010.

2.Detecte a plenitude da injeção de cola.Detecta com instrumento ou método de percussão, e o resultado da detecção deve ser qualificado se a taxa oca não for superior a 5%.Se a taxa de esvaziamento exceder o limite, os furos de perfuração devem ser perfurados no local exato, e a cola deve ser enchida novamente através de uma seringa.
