Cracks em componentes comuns

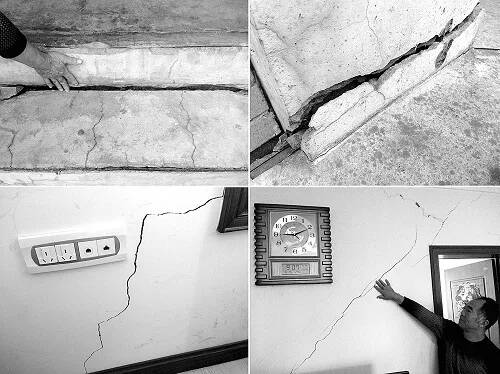

01Rachaduras na parede de tijolo

1.A fissura em forma de "eight"

Aparecem principalmente em ambas as extremidades da parede horizontal e da parede vertical. Uma espécie de rachaduras pertencentes ao assentamento desigual da fundação. Quando o assentamento em ambas as extremidades da casa é pequeno e o assentamento no meio é grande, a deformação de flexão reversa é formada, e rachaduras diagonais aparecem na parede longitudinal.A maioria das fissuras passam pelos dois cantos diagonais da janela e são distribuídas em uma forma "eight" na parede.

Outro tipo de crack é uma rachadura de encolhimento de temperatura, que geralmente está localizada em ambas as extremidades do último andar de uma casa. Às vezes, pode desenvolver-se para 1/3 do comprimento da casa, e em casos graves, pode desenvolver-se para 1 a 2 andares abaixo do último andar.A principal razão para a formação desta fissura é que, após o aumento da temperatura, a deformação da temperatura da laje do telhado é maior do que a da alvenaria, resultando em certa tensão de temperatura.A força da laje do teto é transmitida para a parede, de modo que a parede superior é submetida a forças de tração e cisalhamento.A tensão de tração e tensão de cisalhamento são grandes em ambas as extremidades e pequenas no meio. Quando a tensão de tração exceder o limite de tração da alvenaria, as paredes em ambas as extremidades aparecerão "oito "- forma de rachaduras.

2.Fractura em forma de " oito " invertidos

Quando o assentamento em ambas as extremidades da casa é grande e o assentamento no meio é pequeno, deformação de flexão reversa é formada, e rachaduras diagonais aparecem na parede longitudinal.A maioria das fissuras passam pelos dois cantos opostos da janela e são distribuídas em uma forma invertida "oito" na parede.

3.trincas horizontais

Está localizado principalmente nas paredes superior e horizontal, parapeitos e gables. Quando o isolamento térmico do telhado é pobre, o painel do telhado é aquecido e se expande, o que produz uma força horizontal na parede, e a parede encolhe mais do que o meio na extremidade e a resistência ao cisalhamento da alvenaria é baixa, causando rachaduras horizontais entre a parede e o painel do telhado. Além disso, quando a casa tem assentamento desigual local, a parede na área inferior de fissura no meio tem seu próprio peso, o que provoca tensão de tração vertical e fissuras horizontais na parede.

Quatro, fissuras verticais

Aparecem principalmente na parede do parapeito da janela, na extremidade da lintel e no chão cambaleante.A razão para as fissuras é que quando a diferença de temperatura entre a temperatura do ar e a temperatura ambiente é muito grande, a diferença de deformação entre a alvenaria de tijolos e a barra de concreto aumenta.E eles são retidos mutuamente, de modo que uma grande tensão de tração é gerada na parede, ea parede é rachada.As fissuras verticais geralmente ocorrem apenas localmente na parede, a camada inferior é mais grave do que a camada superior, e as fendas são mais largas perto do chão.

Cinco, rachadura em forma de X.

A maioria das fissuras ao longo das juntas de argamassa da alvenaria são formadas principalmente pela ação repetida de expansão térmica e contração da casa, enquanto as fissuras em forma de X produzidas na parede inferior são causadas por fundações irregulares ou assentamento desigual.

02Rachaduras em colunas de betão

As fissuras de tensão da coluna são diferentes de acordo com os diferentes modos de tensão.

1.Compressão axial

Quando a pressão axial excede a capacidade de suporte da coluna, surgem fissuras descontínuas verticais nos quatro lados da coluna.

2.Compressão excêntrica grande

As fissuras horizontais apareceram primeiramente no lado da coluna, longe da força longitudinal, e então múltiplas fissuras verticais descontínuas apareceram no lado da coluna, perto da força longitudinal.

Três, pequena compressão excêntrica

Várias fissuras descontínuas verticais apareceram no lado da coluna perto da força longitudinal.

As rachaduras de deformação (crachas não estressadas) da coluna são causadas principalmente por assentamento de fundação desigual ou remoção prematura do molde, e as rachaduras circulares horizontais aparecem nas extremidades superior e inferior da coluna e outras juntas de construção.As fissuras em forma de X da coluna são, na sua maioria, fissuras de cisalhamento sob a ação do terremoto.

03Rachaduras em vigas de betão

As fissuras de tensão que aparecem na parte inferior do meio do feixe, as fissuras são perpendiculares ao feixe, a parte inferior é larga e a parte superior é estreita, e gradualmente inclina-se do meio para os lados, o que é causado por um momento de flexão positivo.As fissuras de tensão que aparecem no topo da borda de apoio da viga são largas na parte superior e estreitas na parte inferior, que são causadas pelo momento de flexão negativa do suporte.As fissuras de tensão que aparecem fora da borda do suporte na parte inferior da viga são 45° oblíquas e são causadas por momentos de flexão e forças de cisalhamento.

As fissuras de feixes não estressadas geralmente ocorrem em ambos os lados da viga.As fissuras são lineares, aproximadamente equidistantes, paralelas aos estribos, e as fendas são largas no topo e estreitas no fundo.A maioria delas é causada pelo impacto da redução do concreto e diferença de temperatura.

04Rachaduras em lajes de betão moldadas

Laje unidirecional de concreto fundido no local: fendas de tensão podem aparecer no vão inferior da laje, paralelas ao lado longo da laje, e a tensão de tração gerada pelo momento de flexão médio-espalho positivo da laje de amarração na parte inferior da laje excede a resistência à tração do concreto. Também pode ocorrer quando a superfície da placa está localizada na borda da viga secundária e é causada pelo momento de flexão negativa do apoio da placa.

Laje de concreto fundido em situ bidirecional: as fissuras de tensão aparecem primeiro no meio do fundo da laje e paralelas aos lados longos, e depois se estendem gradualmente aos quatro cantos da laje ao longo de uma linha diagonal de 45°, que está relacionada com a distribuição trapezoidal da carga superficial da laje. Os quatro cantos da laje de concreto fundido-em-lugar muitas vezes aparecem 45° rachaduras de canto de corte. Depois que a laje está sob carga, haverá deflexão no meio, e os quatro cantos têm uma tendência para levantar.No entanto, devido às restrições de paredes ou vigas, são gerados momentos de flexão negativos, e são geradas fissuras diagonais de 45° quase perpendiculares à diagonal.

Muitas das fissuras de deformação das vigas de concreto armado fundido no local são fissuras penetrantes.A forma da superfície da laje e do fundo da laje são aproximadamente iguais, e as posições da superfície da laje e do fundo da laje são aproximadamente semelhantes, mas não completamente consistentes. Quando o encolhimento da placa é maior do que o da viga, inevitavelmente causará a tensão de tração na placa, e a tensão de compressão na viga, ou seja, a viga retém o encolhimento da placa, e é fácil fazer com que a placa de rachar.A direção da fissuração da laje de concreto armado moldado-em-situ depende da capacidade de retenção e tração, de modo que a direção da fissura é geralmente perpendicular à direção de maior contenção e à direção de menor capacidade de tração, ou seja, perpendicular ao lado longo e paralela ao lado curto.

Análise do crack

01 Determinar se é uma fissura estrutural ou uma fissura não estrutural

As fissuras estruturais são causadas principalmente por estresse estrutural que atinge o limite, resultando em capacidade de suporte insuficiente.É uma característica do início da falha estrutural ou um sinal de resistência estrutural insuficiente.É necessária uma análise mais aprofundada das fissuras.De acordo com a natureza da força e a forma de falha, ela é dividida em falha quebradiça e falha plástica.A característica do fracasso quebradiço é que acontece de repente sem aviso óbvio com antecedência. Uma vez que as fissuras apareçam, terá um grande impacto na resistência da estrutura e medidas de reforço devem ser tomadas.A característica da falha plástica é que há sinais óbvios de deformação e fissuras com antecedência, que podem ser corrigidas por medidas, e o risco é relativamente pequeno.

Frequentemente, as fissuras não estruturais são formadas por seu próprio estresse, como fissuras de temperatura e fendas de encolhimento, que têm pouco efeito sobre a capacidade de rolamento da estrutura.As medidas de reparo podem ser tomadas de acordo com os requisitos de durabilidade estrutural, impermeabilidade, resistência ao terremoto e uso.

02 Descubra a largura, comprimento, profundidade, forma e outros dados da fissura

Quando a fissura exceder o valor limite da especificação, afetará seriamente a integridade do componente.A razão deve ser encontrada, e as medidas de reforço necessárias devem ser tomadas em função do perigo.

03 Determinar se a fissura é estável e sua tendência de desenvolvimento

Enquanto a fissura de estabilidade não exceder o valor permitido da especificação, é geralmente considerada segura.As fissuras ativas devem ser julgadas maiores ou menores de acordo com o uso e as mudanças, de modo a determinar se devem se fortalecer.O desenvolvimento de fissuras é muitas vezes causado pelo aumento da carga, o que faz com que a capacidade de suporte do componente atinja o estado limite.É mais perigoso e tem de ser reforçado.

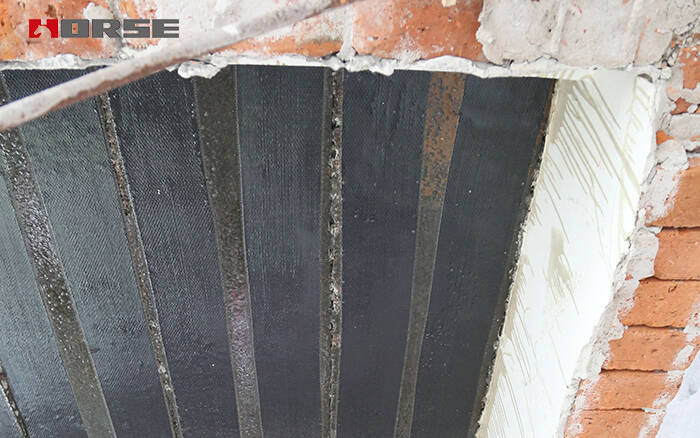

Métodos comuns de tratamento da fissura

Existem 6 métodos de tratamento comuns para fissuras de concreto: método de gruting, método de armadura estrutural, método de tratamento de superfície, método de enchimento e método de proteção eletroquímica.

Para resolver o problema das fissuras de concreto, precisamos começar com as causas das fissuras de concreto, julgar corretamente as causas e o desenvolvimento das fissuras em diferentes partes, e também considerar a capacidade de suporte dos membros estruturais, a natureza da casa, o ambiente em que a casa está localizada, a história da casa, e muitos outros fatores. Portanto, um plano razoável para o tratamento de armaduras pode ser selecionado para resolver efetivamente os riscos ocultos de segurança causados por fissuras de concreto.
