Para flexão, compressão axial e armadura de tensão, revestimento de carbono ligado externamente, placa de aço ou aço ligado externamente são geralmente usados para armadura, e armadura de cisalhamento ou armadura de ancoragem é geralmente reforçado por revestimento de carbono em forma de U ou chapa de aço em forma de U.

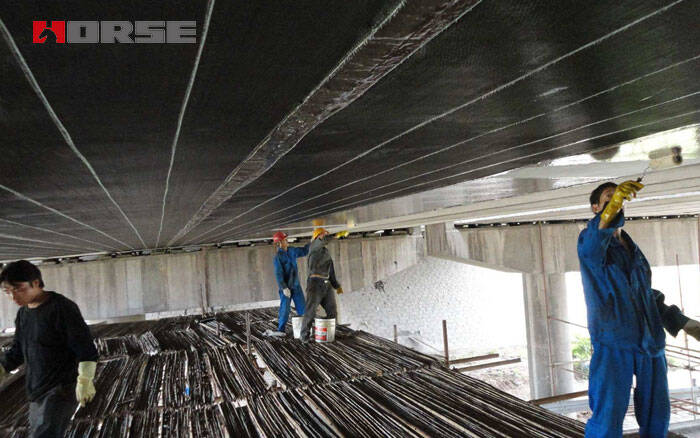

Reforçado com revestimento de carbono

Requisitos de concepção e construção

a.O grau de resistência do componente ao concreto não deve ser inferior a C15, e a resistência à tração positiva com a superfície do concreto não deve ser inferior a 1.5MPa

b.O aumento da capacidade do rolamento de flexão da seção normal não deve exceder 40% para evitar a falha de cisalhamento antes da falha de flexão.

c.Reforço do material compósito de fibra: a placa pré-formada não deve exceder 2 camadas; o revestimento de fibra não deve exceder 4 camadas.

d. Não é adequado para o reforço de elementos de betão simples.

Análise detalhada

a.O problema de furar e estender o comprimento.Para a armadura de flexão do fundo da viga, quando o comprimento de extensão da pasta de envoltório de carbono não é suficiente, formas adicionais de ancoragem podem ser adotadas, como o aro em forma de U de fortalecimento final.Para o apoio da viga sob dobra e armadura, quando o comprimento de extensão da pasta não é satisfeito, a âncora final pode ser realizada em forma de tira de aço + prego tiro.

b.O problema do encontro entre o envoltório de carbono pegajoso e a placa de aço pegajosa.O apoio do feixe é reforçado pela flexão.Se a placa de aço for usada para reforço na outra direção, o revestimento de carbono deve ser colocado na parte inferior e a placa de aço na parte superior.

c. Problemas de prevenção de incêndios.Por ser reforçada por colar o invólucro de carbono, seus materiais incluem o adesivo e o revestimento de carbono.Dentre eles, a temperatura ambiente de uso do ligante não deve ser superior a 60°C, portanto, ao utilizar este método para fortalecer a estrutura do concreto em ambiente de alta temperatura, devem ser tomadas medidas de proteção correspondentes.A prática habitual é usar argamassa de cimento para limpar a superfície ou aplicar tinta à prova de fogo.

Colar em forma de U aro carbono envoltório

Requisitos de concepção e construção

a.O grau de resistência do concreto do componente não deve ser inferior a C15.

b.A largura do aro em forma de âncora em U: o aro final não é inferior a 2/3 da largura do invólucro de carbono no fundo da viga, e não deve ser inferior a 150 mm.O aro médio não é inferior a 1/2 da largura do invólucro de carbono na parte inferior da viga, e não deve ser inferior a 100 mm.A espessura do aro em U não deve ser inferior a 1/2 da espessura da folha de fibra de carbono flexuralmente reforçada.

c.Reforço resistente ao corte Aro em forma de U: A extremidade superior do aro em forma de U deve ser ancorada com um cordão longitudinal. Quando a altura do feixe h não for inferior a 600mm, deve-se adicionar uma trave de cintura longitudinal na cintura do feixe.

d.No caso das vigas, não menos de três âncoras de aro em forma de U devem ser dispostas uniformemente dentro do comprimento de extensão, uma das quais deve ser fixada no final do comprimento de extensão.

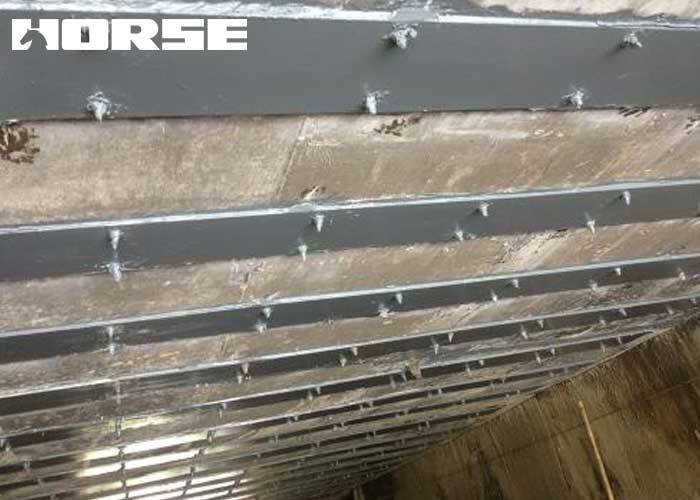

Reforço de chapa de aço cola

Requisitos de concepção e construção

a. Não é adequado para betão simples, incluindo armaduras de membros cuja armadura longitudinal seja inferior a 0.2% de um lado.

b.O aumento da capacidade do rolamento de flexão da seção normal não deve exceder 40% para evitar a falha de cisalhamento antes da falha de flexão.

c.A placa de aço reforçador de aço adesivo não deve ser maior que 100mm.A espessura da camada de cola aplicada à mão não é superior a 5mm, e a espessura da camada de cola de pressão mecânica não é superior a 10mm.

d.A armadura da placa de aço não deve exceder 3 camadas e 2 camadas na zona de tensão e na zona de compressão, e a espessura total da placa de aço não deve exceder 10 mm.

e. Devem ser tomadas medidas para remover ou remover a maior parte das cargas vivas na estrutura.

Análise detalhada

a. Quando a área da superfície inferior da viga é insuficiente, a placa de aço pode ser colada simetricamente em ambos os lados da viga, e deve ser controlada dentro de 1/4 da altura da viga a partir da borda de tensão.

b. Quando o fundo das vigas de quadro e as vigas independentes são reforçadas, a aderência da placa de aço de tração deve estender-se para o lado de apoio ou lado da coluna.

c. Quando a barra de flexão reforçada tem mais de uma camada de placa de aço, as posições de corte das duas camadas adjacentes de placas de aço devem ser escalonadas por não menos de 300 mm, e um aro em forma de U deve ser adicionado no corte.

Aro em forma de U de aço cola

Requisitos de concepção e construção

a.O aro em forma de U deve ser colado perpendicularmente ao eixo do componente, e não deve ser colado obliquamente.

b.A largura do aro em U, o aro final não deve ser inferior a 2/3 da largura da placa de aço reforçado, e não deve ser inferior a 80 mm; o aro médio não deve ser inferior a 1/2 da largura da placa de aço reforçado, e não deve ser inferior a 40 mm.A espessura do aro em U não deve ser inferior a 1/2 da espessura da chapa de aço no fundo da viga, e não deve ser inferior a 4mm.

c. Quando a altura da seção h da viga for maior ou igual a 600mm, deve-se considerar a adição de uma haste de aço longitudinal na cintura da viga.

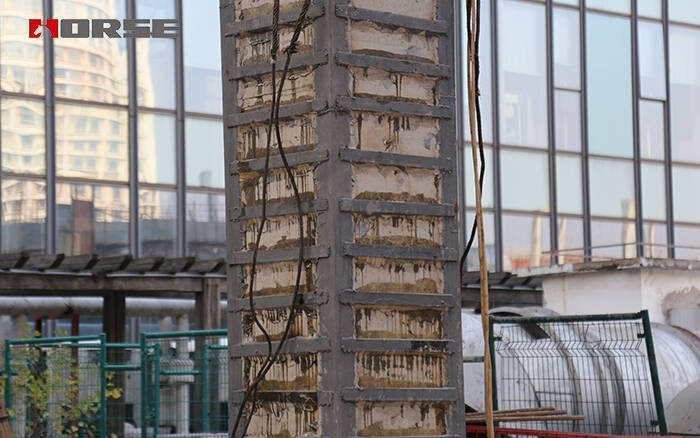

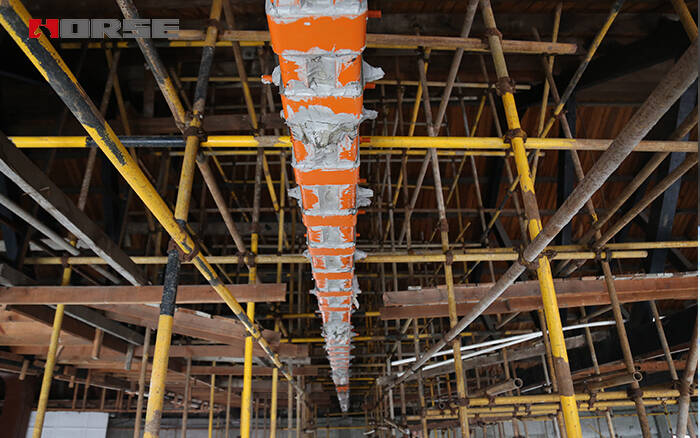

Reforço de aço da secção de terceirização

Requisitos de concepção e construção

a.A espessura do aço angular não deve ser inferior a 5 mm, e o comprimento lateral do aço angular não deve ser inferior a 50 mm.

b.A área de secção transversal do painel de retalhos não deve ser inferior a 40mmx4mm, e o espaçamento não deve ser superior a 20r (r é o raio mínimo de giro de uma secção de aço de ângulo único), e não deve ser superior a 500mm.

Análise das secções

a. Como este método de armadura requer que todos os aros de aço plano passem pela laje original do piso, este método danificará a laje original do piso demais, de modo que este método de armadura geralmente não é recomendado.Se este método for realmente necessário, barras de aço podem ser usadas em vez de aros de aço plano para reduzir danos à laje original do piso.

b.A injeção de cola do aço de secção externamente colado deve ser realizada após a seção de estrutura de aço é soldada.A espessura da costura de cola é entre 3mm-5mm; costuras de cola local com um comprimento não superior a 300mm e uma espessura não superior a 8mm são permitidas. Nota: Não pode aparecer dentro do intervalo de 600 mm no final do aço angular.
