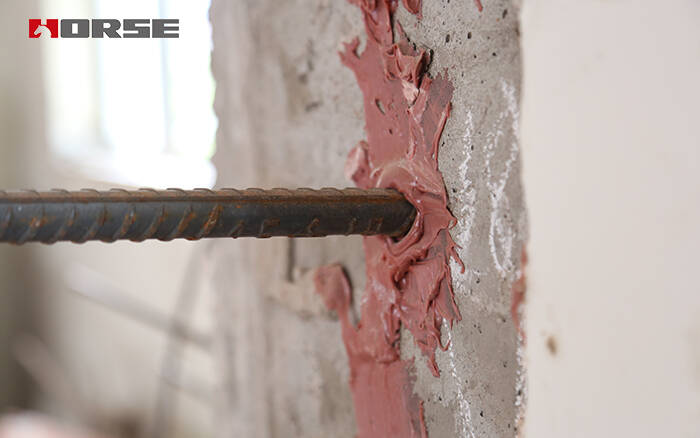

A armadura de plantação é uma tecnologia de ligação e ancoragem simples e eficaz para estruturas de betão. Pode ser implantado com barras de aço comuns ou âncoras tipo parafuso. Tem sido amplamente utilizado na construção de projetos de reforço e reconstrução.

Durante o processo de reforço das barras de plantio, alguns fatores perturbarão o efeito do reforço de plantio.Se houver um problema, podemos considerar a partir dos seguintes ângulos e dar soluções correspondentes.

Quatro fatores que afetam o reforço das barras de plantio: diâmetro do furo de perfuração, diâmetro da barra de aço, espaçamento da barra de plantio, profundidade da barra de plantio

Diâmetro do orifício de perfuração

A broca de percussão deve ser perpendicular à superfície do concreto ao perfurar, e o erro de diâmetro do furo deve ser entre +2 .+6 mm. Os furos de perfuração devem ser limpos para garantir que os furos são livres de poeira, secos, e a profundidade e o diâmetro dos furos cumprem os requisitos de projeto antes de prosseguir para o próximo processo. Ao construir em um ambiente úmido ou abaixo do nível das águas subterrâneas, certifique-se de que o furo de perfuração está seco ao plantar o reforço e injetar a cola.

A ligação entre a barra de aço e o material de base depende principalmente da força de união da cola de plantio. Portanto, ao selecionar o diâmetro do furo, o diâmetro do orifício da barra de plantio deve ser ligeiramente maior do que o diâmetro da barra de aço, de modo a garantir que a cola da barra de plantio tenha uma certa espessura para fornecer força de união suficiente.O aumento do diâmetro do poro tem o efeito de aumentar a resistência ao arrancamento da barra implantada dentro de um determinado intervalo.

O "Code for Acceptance of Construction Quality of Building Structure Reforcement Engineering " GB50550-2010 apresenta os requisitos para o furo de perfuração da barra de plantio, e o desvio do diâmetro do orifício da barra de plantio deve atender aos requisitos da tabela:

O desvio permissível do diâmetro do orifício de perfuração da armadura implantada é determinado com base no diâmetro máximo da broca. Como esse diâmetro é de valor de referência para a formulação de desvios permissíveis, também é conveniente rever os parâmetros relevantes do projeto. Ao mesmo tempo, a prática de engenharia mostra que, enquanto a broca qualificada de qualidade for utilizada, o desvio do diâmetro geral do furo pode ser controlado dentro da faixa permitida.

O desvio permissível do diâmetro do orifício de perfuração da armadura implantada é determinado com base no diâmetro máximo da broca. Como esse diâmetro é de valor de referência para a formulação de desvios permissíveis, também é conveniente rever os parâmetros relevantes do projeto. Ao mesmo tempo, a prática de engenharia mostra que, enquanto a broca qualificada de qualidade for utilizada, o desvio do diâmetro geral do furo pode ser controlado dentro da faixa permitida.

Os regulamentos sobre o desvio permissível da verticalidade da abertura são formulados com referência à experiência de construção em casa e no exterior. Tome como exemplo a perfuração do membro estrutural superior. Basicamente, a inclinação é tomada para ser 1.8 para controle. Isto é adequado para barras de aço de comprimento geral, mas em alguns casos pode ser apertado.

Por esta razão, quando o desvio de verticalidade do furo é grande, se o orifício é utilizável deve ser confirmado pela unidade de projeto. Isto significa também que o valor de desvio admissível é ajustado de acordo com o grau real de controle exigido pelo projeto.

Na engenharia real, devido ao menor módulo elástico do ligante, o aumento do tamanho do poro fará com que o deslizamento do sistema estrutural aumente. Isto não só aumentará a quantidade de agente de ligação de barras e a dificuldade de perfuração, mas também a perfuração excessivamente grande irá reduzir significativamente a resistência da estrutura original e causar maiores danos.

Portanto, considerando a fluência do adesivo de plantio sob a carga de longo prazo, a dificuldade de plantar a construção e a eficiência econômica e muitos outros fatores, aliada ao estudo de simulação numérica, é considerada como a seguir. Geralmente, o diâmetro do furo de perfuração D é o diâmetro da barra de aço (d+2) mm~(d+10) mm.

Diâmetro da barra

O diâmetro da barra de aço é o principal fator que determina o número de barras.O diâmetro das barras de aço a selecionar deve ser determinado de acordo com a situação real.

No "Code for Design of Reforcement of Concrete Structures " GB 50367, a fórmula para o valor de projeto da capacidade de rolamento de tração axial de uma única barra de aço pode ser encontrada preliminarmente: o maior A é, o n pode ser reduzido em conformidade.Um número menor de barras implantadas pode reduzir os danos à estrutura original, mas o diâmetro do furo correspondente também se tornará maior.

Ao selecionar o diâmetro da barra de aço, o modelo não pode ser determinado à vontade, e deve ser determinado em combinação com o diâmetro do furo perfurado da barra de plantio.Para barra de plantio estrutural, o diâmetro da barra de aço geralmente não deve ser superior a 32mm, e n na fórmula representa o número mínimo de barras de plantio necessárias.No entanto, devido às exigências de cisalhamento das barras de aço e considerações de segurança, n geralmente aumentará significativamente.O desvio admissível do diâmetro das barras de aço deve satisfazer os requisitos do quadro seguinte:

Espaçamento da barra de plantação

A influência do espaçamento da barra de aço sobre o efeito das barras de plantio reflete-se principalmente na distância entre as barras de aço e a distância entre as barras de aço e a borda do material de base.

1) A distância entre as duas barras de aço está muito perto para reduzir a resistência total de arrancamento das barras de plantio.

Para múltiplas barras implantadas, devido ao espaçamento próximo, a faixa de resistência entre as costelas implantadas e as costelas implantadas se sobrepõe, de modo que a resistência de arrancamento de cada barra implantada não possa ser totalmente exercida. Portanto, durante o projeto e construção de barras de plantio, tente garantir que o espaçamento da barra de plantio seja maior que 10d.

Em circunstâncias especiais, também é necessário garantir que o espaçamento entre as barras implantadas seja de pelo menos 4 d, caso contrário, não só o aumento da resistência das barras implantadas não será basicamente melhorado, mas também danos desnecessários à estrutura devido a mais perfuração. Quando o espaçamento da barra de plantio está entre 2d e 10d, deve ser multiplicado por um fator de redução de 50%-90% para garantir que a resistência total de arrancamento atenda aos requisitos.

2) A barra de aço está muito perto da borda do material de base, que afetará o desempenho da estrutura original em certa medida.

Se a espessura da camada protectora no material de base original for demasiado pequena, durante a perfuração ou para as barras de compressão, os elementos podem ser divididos devido a grandes forças de cisalhamento.Por conseguinte, a espessura da camada protectora não deve ser inferior a 5d. Quanto maior a espessura da camada protetora, melhor.

Mas para o material base original, quanto mais espessa a camada protetora, melhor o desempenho de ligação e ancoragem, durabilidade e resistência ao fogo da barra de aço tenso, mas quanto maior a largura das fissuras geradas após o componente é tenso.Afectará o seu desempenho. Além disso, a espessura da camada protetora afetará o layout das barras de plantio, resultando em uma redução no espaçamento entre as barras de plantio, o que, por sua vez, afetará o efeito das barras de plantio.

Portanto, a espessura da camada protetora da barra de reforço do material de base na armadura estrutural não deve, preferencialmente, ser superior a 15d.

Profundidade da barra de reforço

A força de arrancamento da barra de aço é fornecida principalmente pela força de união entre a barra de aço e a cola de união e a força de união entre o concreto e a cola de união. Portanto, a profundidade da barra de plantio determina diretamente a força de arrancamento e a forma de falha da barra de plantio.

Antes da construção do plantio de barras, determinar a profundidade de perfuração da barra de plantio é um elo muito importante, que pode ser considerado especificamente a partir dos seguintes aspectos:

1.A força da própria cola da barra de plantio;

2.A resistência do concreto;

3.A capacidade sísmica do nó;

4.A durabilidade do concreto e a plantação de borracha.

Para garantir a segurança da estrutura, é necessário garantir que a forma de falha seja a falha do compósito de ligação a cones, ou seja, a barra de aço e o deslizamento do material base, resultando em falha de arrancamento da interface mista, e os rendimentos da barra plantada. Ele pode dar jogo completo para a resistência à tração de barras de aço sem falha quebradiço.
