Quando o pano de fibra de carbono é utilizado em armadura de ponte, pode reforçar a capacidade de rolamento da seção normal do membro que suporta momento de flexão e cisalhamento; fortalecer a capacidade de rolamento da seção oblíqua; fortalecer o cisalhamento da seção. Além disso, o tecido de fibra de carbono também pode ser usado para fortalecer o membro de pressão.

(1) Fortalecer a capacidade de rolamento da seção frontal

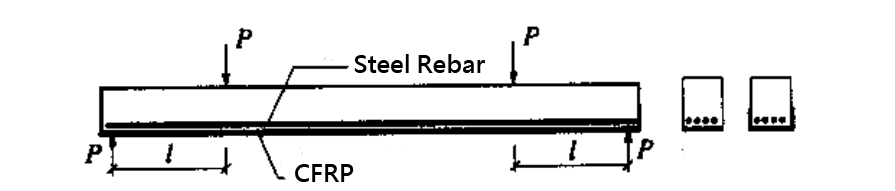

Quando o pano de fibra de carbono é usado para reforçar a capacidade de rolamento da seção dianteira da barra de flexão, o método de colagem como mostrado na figura é geralmente adotado.

Colar uma ou várias camadas de tecido de fibra de carbono na parte inferior do feixe, e sua seção transversal pode ser feita como mostrado na figura.Se possível, o tecido de fibra de carbono deve ser colado na seção transversal em forma de U na imagem, e a capacidade de rolamento da seção transversal frontal desta seção transversal pode ser aumentada ainda mais.O número de camadas coladas pode ser calculado quantitativamente com referência ao método de cálculo da capacidade de rolamento da seção frontal nos Princípios de Design de Estruturas de Concreto.No cálculo, a suposição de uma seção plana ainda é utilizada, e a redução da resistência do tecido de fibra de carbono é apropriadamente considerada (a resistência da fibra de carbono geral não pode ser totalmente utilizada), e recomenda-se tomar 60% de sua resistência.

(2) Fortalecimento da resistência à flexão da seção oblíqua e do cisalhamento da seção

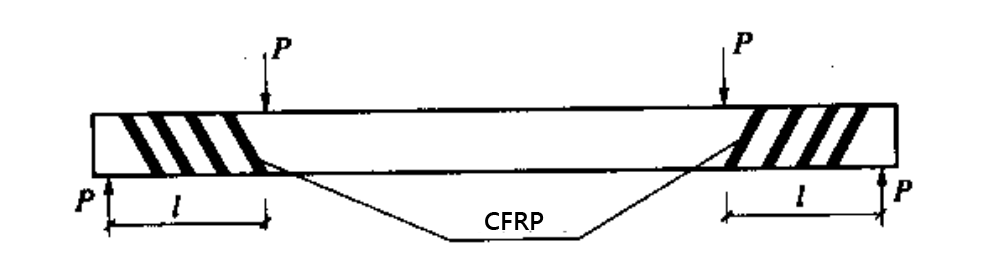

Quando o tecido de fibra de carbono é usado para fortalecer a resistência à flexão da seção oblíqua ou para melhorar a resistência ao cisalhamento da seção, o método de colagem como mostrado na figura pode geralmente ser usado.Corte o pano de fibra de carbono em tiras e cole-o no lado da viga.A direção da pasta deve ser consistente com o traço de tensão de tração principal na viga. Desta forma, o tecido de fibra de carbono pode dar pleno jogo ao seu desempenho de tração, impedir que o concreto de rachar, e assim também pode melhorar a resistência ao cisalhamento da viga. Ao calcular, você ainda pode considerar o papel do tecido de fibra de carbono na consideração da resistência à flexão e cisalhamento de barras de aço dobradas no "Design Principles of Concrete Structures ", e então determinar a quantidade de tecido de fibra de carbono.

(3) Reforço das barras de compressão

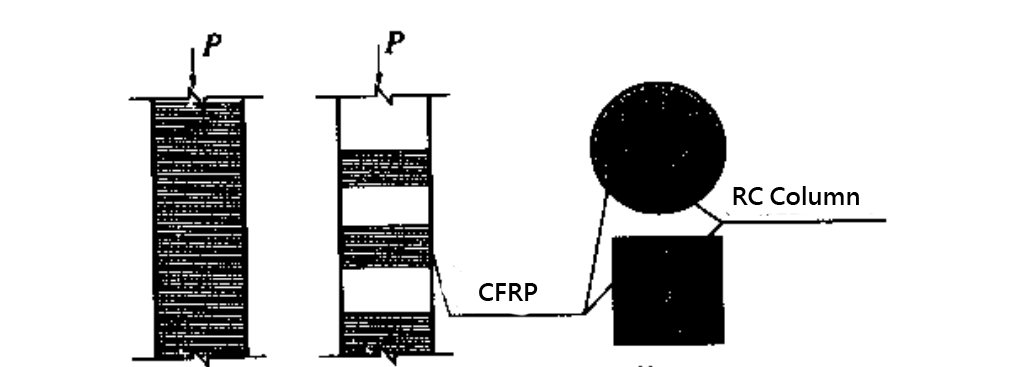

Quando a fibra de carbono é usada para reforçar uma coluna de concreto comprimido, o método de colagem, como mostrado na figura, geralmente pode ser usado.

Nas barras de concreto armado comprimido, o papel da fibra de carbono é semelhante ao papel dos estribos em pilares de concreto. Portanto, ao calcular, você ainda pode se referir ao método de tratamento de estribos no "Concrete Structure Design Principles" para quantificar o papel do pano de fibra de carbono para determinar o número de camadas a serem coladas. Além disso, a coluna pode ser completamente enrolada com fibra de carbono ou parcialmente enrolada. Estudos iniciais mostraram que o embrulho parcial pode ser mais vantajoso, como demonstrado na visão de elevação da figura.

O pilar de concreto armado com tecido de fibra de carbono pode não só aumentar a capacidade de rolamento, mas também aumentar a ductilidade do pilar de concreto. Portanto, é mais vantajoso utilizá-la quando se fortalecem pontes em áreas com atividades sísmicas frequentes.
