Após a abertura da laje do piso, o trajeto original de transmissão de força e reforço são parcialmente cortados.Por um lado, a força interna da laje em torno da abertura é aumentada, o que causará concentração de tensão.Por outro lado, as costelas da placa são reduzidas e a capacidade de rolamento é reduzida, e é necessária uma armadura eficaz de acordo com a situação real.

Quando a largura do orifício b ≤ 300 mm ou o diâmetro do orifício D ≤ 300 mm perpendicular à direcção da força da laje, e o número de barras de aço cortadas ≤ 5%, não é necessário tratamento. Quando b≤1000mm ou D≤1000mm, o número de barras de aço cortadas é ≤20%, e o impacto da força na laje após a abertura do furo é pequeno, e somente a estrutura é reforçada, o método de armadura de compensação pode ser adotado. Adicione as barras de aço cortadas na laje à borda do furo.A fim de facilitar a construção, o aço ligado ou o tecido de fibra de carbono é geralmente usado como a costela de compensação de costas, e a quantidade total deve ser ≥1.2. Quando as condições acima são excedidas, é necessário adotar vigas de bordas de aço adequadas ou vigas de bordas de concreto moldadas para armaduras através de cálculos de projeto.

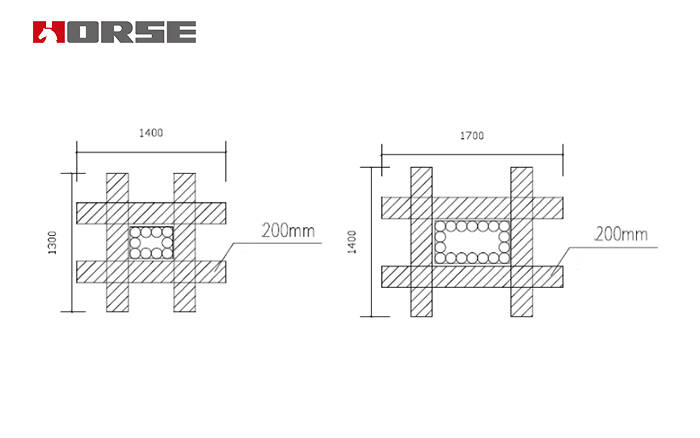

Reforço de fibra de carbono

A laje contínua moldada no local tem furos. Quando o furo está localizado na área de momento fletor negativo da laje, quando o pano de carbono de união é utilizado para reforço, também deve ser realizada armadura de dupla face.A ordem da pasta de tecido de fibra vertical e horizontal não é restrita.

Requisitos conexos:

a.A especificação de pano de carbono é 200mm .300mm de largura e 200g .300g de qualidade.

b.Este método de armadura só pode ser usado para armadura estrutural porque a abertura é pequena.

c.O valor máximo de tracção do pano de carbono de compensação não deve ser inferior a 1.2 vezes o valor de tração equivalente das barras de aço truncadas.

d. Quando o pano de carbono está em contato com a placa de aço, uma camada de adesivo deve ser aplicada em vez de contato direto.

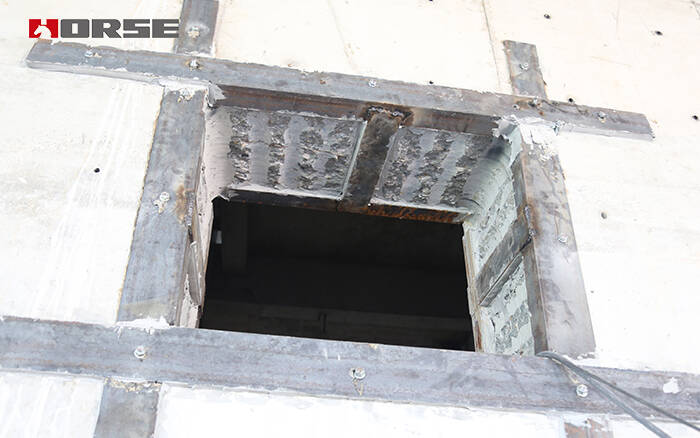

Reforço de aço ligado

A laje contínua moldada no local tem furos. Quando a posição do furo está localizada na área de momento de flexão negativa da laje, quando o aço de aderência é utilizado como armadura de compensação, deve ser reforçado em ambos os lados.Para o método de reforço da placa de aço colado, a direção da maior força deve ser colada na camada mais externa (o que significa que a última é colada), e a placa de aço da direção de menor força deve ser colada na camada interna (a primeira a ser colada). Neste momento, a placa de aço de primeira ligação deve ser ranhurada na face do concreto.A espessura do sulco é ≥ a espessura da placa de aço + 3mm para garantir que a superfície da placa de aço de primeira ligação é nivelada com o chão do chão. Também pode ser colado em duas direções, mas é necessário cortar a placa de aço na direção de menos força em três seções, soldar no local, e derramar adesivo após parcial.

Requisitos conexos:

a.A especificação de seleção da placa de aço deve ser de 100mm ou 200mm de largura e 3mm ou 5mm de espessura.

b.Este método de armadura só pode ser usado para armadura estrutural porque a abertura é pequena.

c.A superfície da chapa de aço compensada não deve ser inferior a 1.2 vezes a área transversal equivalente da barra de aço truncada.

Comumidade de aço e fibra de carbono

Seja em chapa de aço ou em tecido de carbono que suporta o momento de flexão negativo, será bloqueado pela parede e não poderá ser penetrado. Neste momento, o parafuso e o aço de ângulo curto podem ser usados para passar através da parede para amarrar e ancorar a tensão.Para a estrutura do quadro laje de piso moldada em situ com aberturas na área do canto e que ostente o momento de flexão negativo, o aço da chapa ou o pano de carbono devem ser dobrados e ancorados no exterior da viga lateral e cumprir os requisitos de comprimento de ancoragem.

Ao abrir furos para lajes de pavimento moldadas, a rigidez e resistência das lajes de pavimento de abertura serão enfraquecidas em graus variados quando não abrir furos.Em geral, o enfraquecimento da rigidez é mais óbvio, e haverá maior concentração de estresse no lado curto ou canto do furo, e a redução do glúten de laje resultará na redução da capacidade de rolamento.Por conseguinte, após a análise da força interna e o cálculo da capacidade de rolamento do piso após a abertura, devem ser adoptados métodos adequados de tratamento da armadura de acordo com as propriedades do piso, a posição de abertura (borda, meio), o tamanho e a forma da abertura, etc.As propriedades do piso incluem (piso de viga, piso sem vigas, laje simplesmente suportada, laje contínua, laje unidirecional, laje bidirecional)

Ao utilizar estes dois métodos, é necessário prestar atenção à armadura dupla face nos lados superior e inferior da placa ao abrir furos na área de momento de flexão negativa da placa, e ao mesmo tempo garantir as medidas de ancoragem nas extremidades.

Adicionar vigas laterais de betão

Quando a abertura da laje é ampliada, fazendo com que a largura ou diâmetro da abertura seja maior que 1000mm, ou o número de barras de aço cortadas exceda 20%, e quando há uma grande carga concentrada na abertura, a laje pré-fabricada corta a costela principal, etc., só é utilizado tecido de fibra de carbono ou placa de aço.O efeito de reforço será muito limitado, e o caminho de transmissão de força deve ser alterado para reduzir o efeito adverso da concentração de tensão sobre a força do piso.Para alterar a transferência de tensão, novas vigas na abertura podem ser usadas para transferência de suporte. Ao utilizar este método, é necessário prestar atenção para saber se as vigas da estrutura original precisam ser reforçadas nas direções vertical e horizontal, e para garantir a transferência efetiva da força de cisalhamento.

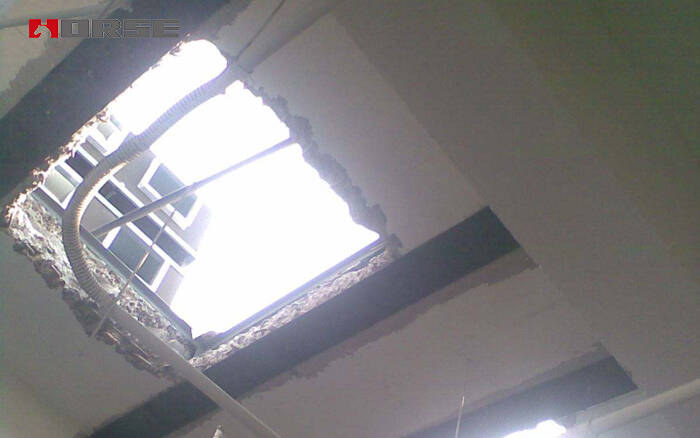

Vigas de aço adicionais

Geralmente, o buraco de corte posterior precisa ser flangeado, e a barra de aço do furo é cortada e dobrada para cima, e a borda do buraco é cinzeled para fazer o flanging.A altura da flange não é inferior a 100 mm, a espessura não é inferior a 80 mm, e o nível de resistência do concreto flangeador não é inferior ao da laje de concreto original.A viga de aço colocada na borda do furo pode ser I-beam, canal de aço ou aço angular, e a quantidade específica é determinada por cálculo.

A conexão entre as vigas de aço é conectada por parafusos comuns ou parafusos de alta resistência.

Durante a construção deve-se prestar atenção: a abertura do orifício deve ser levemente atingida, e não deve ser utilizado nenhum martelo pesado para impedir que a aresta do orifício se estale; a camada branqueada do chão deve ser removida.A fim de fazer o concreto armado e a viga de aço fechar, uma estrutura de aço é acionada entre a viga de aço e a laje de piso, e as cunhas de aço são acionadas para a viga de aço por soldagem elétrica.

Não importa o tamanho do furo na laje do piso, terá um certo impacto na integridade estrutural e causar certos danos à capacidade de rolamento do piso. Só atribuindo importância ao tratamento de reforço posterior e escolhendo tecnologia de reforço adequada e materiais de reforço seguros e de alta qualidade é que a segurança estrutural pode ser garantida a longo prazo.
