Devido ao aumento da vida útil e à mudança de função da estrutura, a durabilidade será reduzida, a capacidade de suporte será insuficiente e, eventualmente, as doenças estruturais ocorrerão. Nos últimos anos, com a intensificação do envelhecimento dos edifícios no meu país, incluindo estruturas como casas, pontes e túneis, a incidência de doenças está a mostrar uma tendência ascendente.O aumento do reforço estrutural trouxe soluções para as estruturas doentes e é de grande importância para o desenvolvimento sustentável dos recursos.

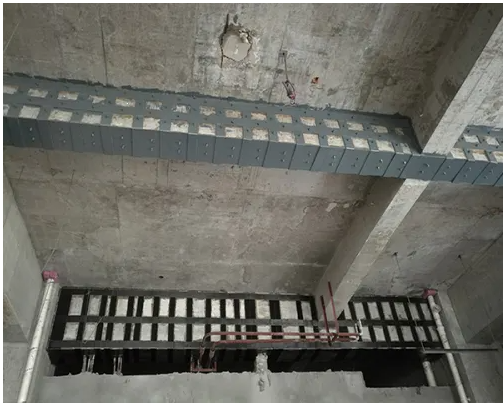

O reforço de aço ligado e o reforço de fibra de carbono têm um alto grau de similaridade, de modo que os dois são frequentemente referidos e comparados entre si.No reforço do tecido de fibra de carbono, há múltiplas camadas de pasta.É igualmente aplicável ao reforço do aço ligado?

01

Determinação da espessura do aço stick

Na armadura de aço ligado, a espessura da placa de aço reforçado está diretamente relacionada com o aumento da capacidade de rolamento da seção.O processo de cálculo da espessura da chapa de aço é semelhante ao cálculo da quantidade de barras de aço na estrutura de concreto armado.

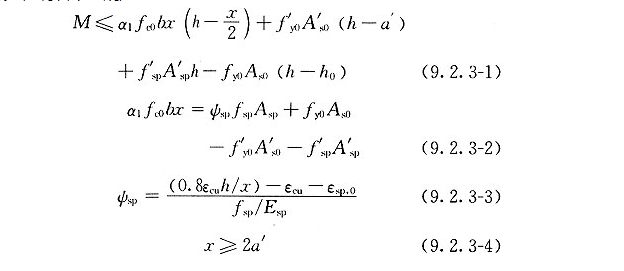

Quando as placas de aço são utilizadas para reforçar os elementos de flexão de concreto (como vigas de concreto), é necessário primeiramente obter a altura da zona de compressão do concreto a partir do valor do momento fletor da barra reforçada.Em seguida, calcular a área de secção transversal necessária para o fortalecimento da placa de aço através da altura da zona de compressão. Finalmente, a largura razoável da placa de aço é determinada de acordo com a largura do feixe, e a espessura necessária da placa de aço é calculada.A seguinte fórmula é obtida a partir de GB50367-2013 "Code for Design of Reforcement of Concrete Structures".

Após o processo de cálculo acima, a espessura da placa de aço pode ser verificada, mas não significa que a espessura da placa de aço possa ser aumentada indefinidamente para aumentar a capacidade de rolamento estrutural sem limite.Se a placa de aço é muito espessa, é fácil causar o dano de divisão da ligação entre a placa de aço e o material de base de concreto, o que faz com que a armadura falhe.Por outro lado, considerando a segurança global da estrutura e o controle de fissuras e deformações dos componentes reforçados, a espessura da chapa de aço não deve ser superior a 10mm.

02

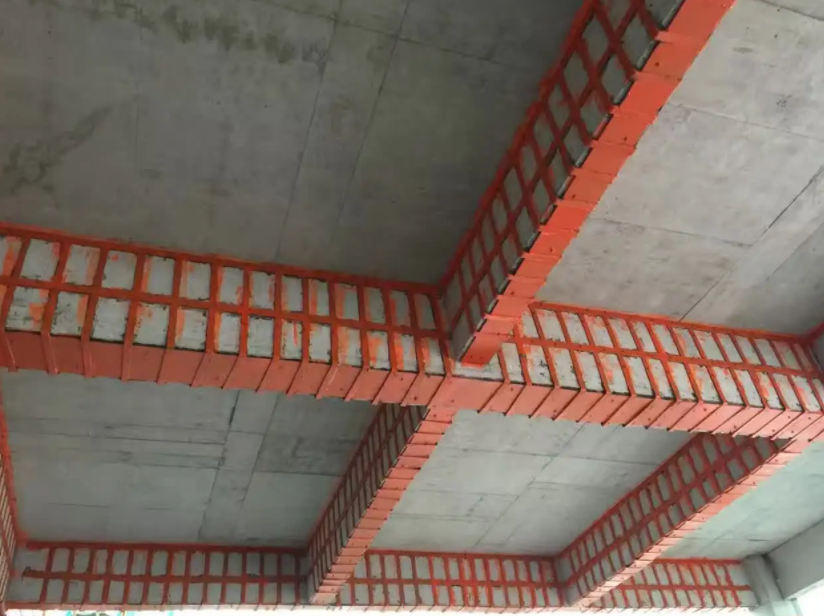

Análise do reforço de aço ligado multicamadas

A partir dos requisitos da espessura da placa de aço, podemos ver que a placa de aço multi-camadas é mais restritiva do que o pano de carbono multi-camadas.Para chapas de aço, seja uma chapa de aço de uma camada ou uma placa de aço de várias camadas, há também um limite máximo de espessura de 10mm.Por que uma placa de aço multi-camadas deve ser usada? Isso porque de acordo com uma grande experiência de engenharia, não é adequado para usar a construção manual para placas de aço com alta espessura.A especificação também requer que a espessura da placa de aço para ser colada manualmente não deve ser superior a 5mm.Se for superior a 5mm, deve-se utilizar a forma de colagem por pressão, semelhante ao método de armadura de aço ligado externamente.

Ou seja, quando calculamos que a placa de aço de 5mm de espessura não pode atender aos requisitos de reforço, se quisermos usar a forma de placa de aço de uma camada, precisamos usar uma máquina de injeção de cola para a construção de injeção de cola.Em comparação com a armadura de aço convencional, é ligeiramente mais complicada.A fixação multi-camadas de aço pode compensar este problema em certa medida, e também é usado mais em operação real.

No entanto, se o aço ligado multi-camadas pode alcançar o efeito desejado ainda está aberto à dúvida. Semelhante ao tecido de carbono multicamadas, a resistência fornecida pela placa de aço será reduzida da segunda camada (incluindo a segunda camada) do aço ligado multicamadas. Causada pela mesma espessura de 10mm, a resistência fornecida pelo aço ligado multi-camadas é menor do que a fornecida pelo aço ligado monocamada. Quando a barra de flexão é ligada à placa de aço, as duas extremidades da placa de aço gerarão concentração de tensão devido ao efeito de aresta, que é a parte mais fraca do aço ligado, especialmente para o aço ligado multi-camada.Por conseguinte, no reforço de aços ligados multicamadas, é necessário atribuir grande importância às medidas de ancoragem no final da chapa de aço para evitar danos à descamação.

A armadura de aço ligado multicamadas é também um teste para a cola de aço colada utilizada.As propriedades do colóide estão diretamente relacionadas com se a placa de aço pode formar um todo com o material de base, e que o dano de peeling não ocorre entre a placa de aço e a placa de aço.Em geral, o adesivo de aço adesivo Horse que passou a avaliação de segurança tem melhor desempenho de ligação e pode oferecer uma garantia mais segura para o reforço de aço adesivo.
