Este artigo introduz o processo de função e aplicação de Horse Projeto de reforço CFRPsoftware por exemplo.

Exemplo

Uma viga de concreto, resistência de concreto de C30, tamanho de seção B × h=200mm × 500mm. As armaduras e estribos longitudinais são HRB400, a parte inferior da viga é de 4 armaduras de 16mm, e a parte superior da viga é de 2 armaduras de 14mm.O diâmetro do estribo é de 8mm e o espaçamento é de 200mm.

Devido ao aumento da carga, a capacidade de suporte do momento de flexão no meio do vão é necessária para ser de pelo menos 300KN · M.O membro original não pode cumprir os requisitos e precisa ser reforçado.

01

Novo componente

Insira o tamanho da seção, configuração da armadura, informações de concreto e outros parâmetros do membro original na página de informações do membro, e clique em Salvar para completar a entrada dos parâmetros de membro originais.

Após a entrada dos parâmetros do componente original ser concluída, pode ser selecionado o modo [desenho de reforço] ou [de cálculo de verificação de reforço].

02

Concepção do reforço

Neste modo, a quantidade de armadura pode ser calculada de acordo com os requisitos de capacidade de suporte dos membros após a armadura, e o esquema de armadura específico pode ser gerado.

Selecione [resistência à flexão de seção normal] no [tipo de reforço] do componente, adote o método de reforço de [pastejando pano de fibra de carbono], insira a capacidade de flexão necessária de 300KN · m após a armadura e o valor padrão do momento de flexão original de 220kn · m antes da armadura, e use o tecido de fibra de carbono de alta resistência grau I 300g hm-300-i como material de reforço.

Clique em gerar esquema para gerar uma lista de esquemas alternativos conforme necessário e exibir as informações básicas de cada esquema. Clique em Detalhes para ver os detalhes do esquema.

03

Cálculo da verificação de reforço

Neste modo, o esquema de armadura de membro pode ser introduzido para verificar se a capacidade de rolamento após a armadura cumpre os requisitos de armadura. Os parâmetros do esquema de reforço existente devem ser configurados durante a entrada do parâmetro. Clique em Verificar Cálculo para visualizar os detalhes do cálculo de verificação.

04

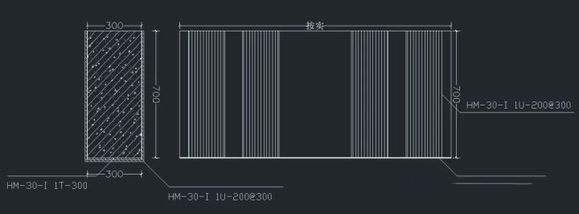

Folha de cálculo e vista detalhada

Na página de detalhes do esquema, você pode baixar a folha de cálculo, detalhes de reforço, descrição do projeto e outros documentos.
