Em geral, existem várias formas de reforçar a superestrutura da ponte

1.Reforço da CFRP método

2. Método de reforço da chapa de aço ligado (tendões)

3. Método de reforço de PFR de pré-tensão

4. Ampliando a seção de membros e reforçando o método de reforço

5. Método de reforço da plantação de barras de ferro

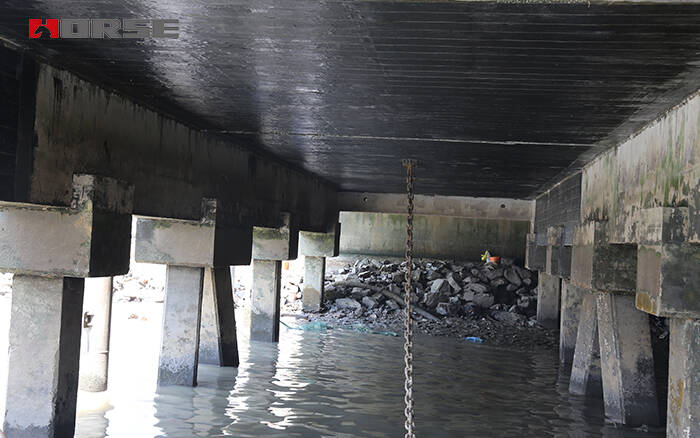

Reajuste de CFRP

O surgimento de materiais de fibra de carbono torna a tecnologia de reforço da engenharia civil um passo mais. Fibra de carbono é amplamente utilizado por causa de sua qualidade de luz, resistência à corrosão, folha fina e alta resistência à tração.

Reforço de fibra de carbono (filme), melhorar a capacidade de rolamento para o método de reforço de ponte de feixe, especialmente quando o método de reforço de fibra de carbono de altura preferido limitado.

(1) Princípio de reforço do tecido de fibra de carbono

A armadura flexural de barras de flexão de concreto armado é a fixação de tecido de fibra de carbono à área de tração dos membros para substituir ou complementar as propriedades de tração da barra de aço, melhorando assim a capacidade de rolamento flexural dos membros.

(2) pontos-chave de projeto de reforço para CFRP

CFRP é usado para reforçar pontes antigas. Atualmente, o método geral de cálculo é converter o tecido de fibra de carbono em uma certa quantidade de aço de acordo com um determinado padrão.Em seguida, a análise teórica é realizada de acordo com o modelo tradicional de análise de força de concreto armado.

(3) tecnologia de construção e requisitos de reforço CFRP

A. preparação antes da construção

B. processamento de superfície de base

C. adesivo impregnado de revestimento

D.pasta de fibra de carbono

E. protecção da face da cobertura

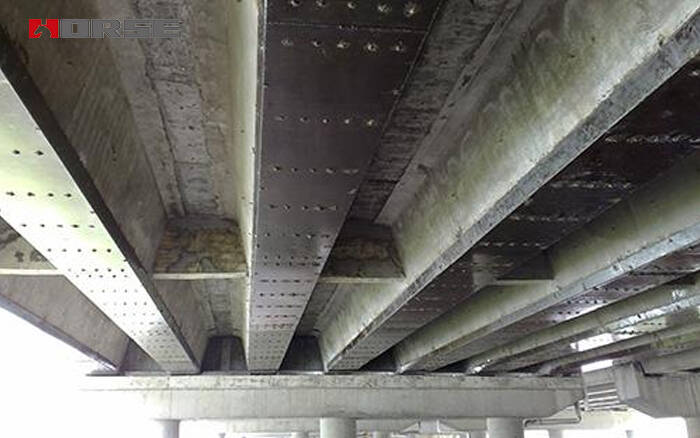

Método de reforço da chapa de aço ligado (tendões)

O método de colagem da armadura da placa de aço está usando adesivo estrutural da resina epóxi para acoplar a placa de aço ou aço em barras flexurais de concreto, e formar juntos, de modo a conseguir melhorar a resistência à flexão e resistência ao cisalhamento do componente, e reduzir o efeito da propagação da fissura.

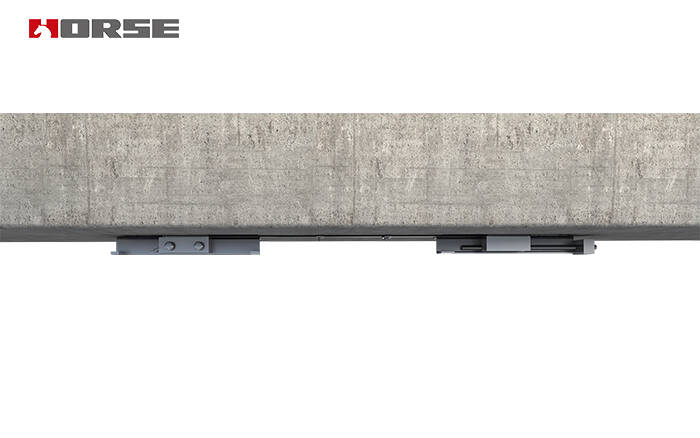

Método de reforço de PFR de pré-tensão

1. Melhorar a capacidade de rolamento da estrutura de ponte, tem vantagens incomparáveis em laje de grande escala de armadura flexural.

2.Reduzir significativamente a deformação da estrutura e melhorar a capacidade de rolamento da estrutura, diminuir a largura da fissura e deformação de deflexão, e é adequado para laje de grande envergadura de armadura de flexão.

3. Melhorar a rigidez da estrutura, e fazer uso total do desempenho do material, salvar um monte de materiais e custos de engenharia.

Ampliando a seção de membros e reforçando o método de reforço

Quando a resistência, a rigidez, a estabilidade e a resistência ao trinca da viga não são suficientes, o método de armadura pode ser usado geralmente para aumentar a seção da barra e aumentar a armadura.

O alargamento da secção transversal concreta pode ser adoptado da seguinte forma: A. Painel de ponte espessante B. aumenta a altura e largura da costela da viga principal

Principais pontos de construção do principal método de barra de reforço: A. reforço da armadura de aço principal B. ligar estribo longo e restaurar camada de proteção de concreto

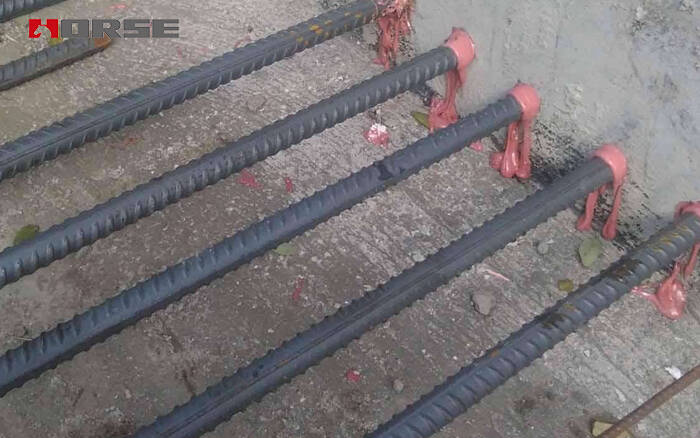

Método de reforço da plantação de barras de ferro

Argamassa epóxi para conexões de barras e ancoragem pesada

Conexões estruturais com barras pós-instaladas (e.g. extensão/ligação a paredes, lajes, escadas, colunas, fundações, etc.)

Renovação estrutural de edifícios, pontes e outras estruturas civis, retromontagem e reforço de elementos concretos possíveis

Ancorando conexões estruturais de aço (e.g. colunas de aço, vigas, etc.)
