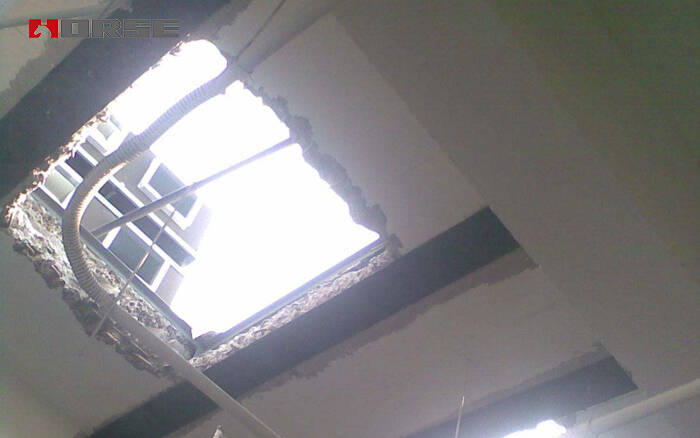

Na produção real e no dia-a-dia, as aberturas de pisos são frequentemente envolvidas devido a modificações funcionais e à adição de equipamentos.Por um lado, após a abertura da laje de assoalho, o percurso original de transmissão de força e a armadura são parcialmente cortados, o que reduzirá a rigidez global da laje de assoalho, reduzirá a integridade estrutural e, posteriormente, reduzirá o desempenho sísmico do edifício.Por outro lado, furos de abertura na laje do chão também podem enfraquecer a capacidade de rolamento em torno da laje de abertura, levando a fissuração de concreto e até mesmo danos.

Portanto, devemos realizar a análise de força interna e verificação da capacidade de rolamento na laje de assoalho após a abertura, e adotar métodos adequados de armadura baseados em diferenças nas propriedades, tamanho, forma e direção da laje de assoalho. Os métodos comuns de reforço incluem a compensação da armadura e a adição de vigas de apoio.

Método de reforço da compensação

O aumento da força interna e a diminuição da capacidade de rolamento após a abertura da laje do piso estão diretamente relacionados com o tamanho da abertura, e podem ser simplificados:

1) Quando b ≤ 300mm (a largura da abertura perpendicular à direção da chapa & #39;s tensão) ou o diâmetro da abertura D ≤ 300mm, e o número de barras de aço cortadas é ≤ 5%, pode ser deixado não tratado.

2) Quando b ≤ 1000mm ou o diâmetro do furo D ≤ 1000mm, o número de barras de aço cortadas é ≤ 20%, e o impacto na tensão da placa após a abertura é pequeno. Quando a armadura é baseada apenas na estrutura, o método de armadura de compensação pode ser usado para adicionar as barras de aço cortadas (Asfy) na placa à borda do furo.Para a conveniência da construção, o aço ou tecido de fibra é geralmente usado como pós-reforço, e o montante total da compensação deve ser ≥ 1.2 (Asfy).

Ao colar placas de aço ou tecido de fibra na superfície da placa que carrega momentos de flexão negativos, muitas vezes é dificultada pela parede e não pode ser arranjado de forma contínua. Neste caso, parafusos e aço de ângulo curto podem ser usados para passar através da parede e âncora para transferir a força de tração, e furos podem ser feitos na área de canto da laje de chão moldado-em-lugar da estrutura do quadro.A superfície da placa que suporta momentos de flexão negativos deve ser colada com placas de aço ou tecido de fibra, que devem ser dobradas e ancoradas no lado externo da borda da viga e atender às exigências de comprimento de ancoragem.

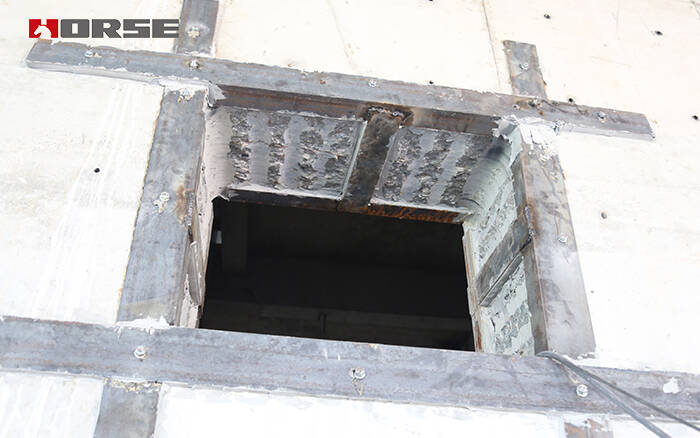

1. Método de reforço da chapa de aço de ligação

Para o método de reforço de chapa de aço colado (referido como o método de chapa de aço colado), a placa de aço na direção menos tensa deve ser colada na camada interna (primeira colada), e a placa de aço na direção mais tensa deve ser colada na camada mais externa (última colada). Neste ponto, a primeira placa de aço adesivo deve ser entalhada na superfície do concreto, com uma profundidade ≥ espessura da placa de aço + 3mm, para garantir que a superfície da primeira placa de aço adesivo é lavada com a superfície inferior da laje do chão, ou pode ser colada em ambas as direções.No entanto, a placa de aço na direção de menor tensão precisa ser cortada em três seções, soldada no local, e localmente revestida com adesivo.

O método de união de aço é aplicável aos componentes de flexão e tração gerais que suportam forças estáticas.A temperatura do ambiente de uso não deve exceder 5-60 °C, a umidade relativa não deve exceder 70%, e não deve haver corrosão química sob as condições de uso. Caso contrário, devem ser tomadas medidas de protecção eficazes. Quando o grau de resistência do concreto do componente for inferior ao de C15, este método não deve ser utilizado para armadura.

Requisitos conexos:

a.A placa de aço deve ser selecionada com uma largura de 100mm ~ 200mm e uma espessura de 3mm ~ 5mm.

b.Este método de armadura só pode ser utilizado para armadura estrutural com pequenas aberturas.O piso tem uma pequena abertura, que tem um pequeno impacto sobre o stress do tabuleiro.Este método só pode ser utilizado para reforço estrutural.

c.A superfície da chapa de aço compensadora não deve ser inferior a 1.2 vezes a área transversal equivalente da barra de aço truncada

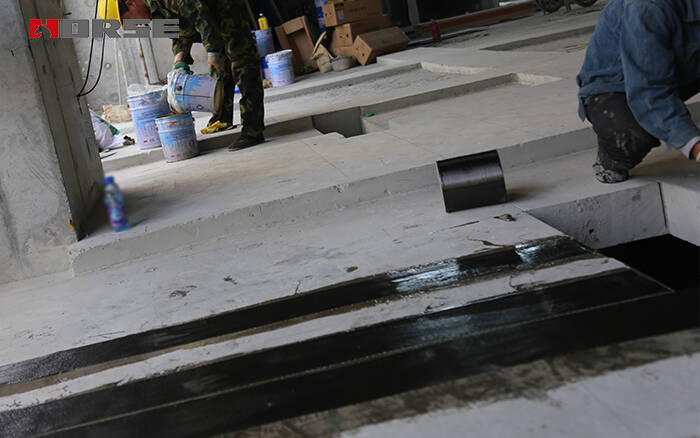

2. Método de reforço usando tecido de fibra de carbono

O método de reforço de colar tecido de fibra de carbono também é um tipo de método de reforço de compensação.Este artigo toma principalmente o pano de fibra de carbono colando como um exemplo para explicar. Quando a posição de abertura da laje contínua moldada no local estiver localizada na área de momento fletor negativo da laje, também deve ser realizada armadura de dupla face ao colar tecido de fibra de carbono para reforço.A ordem de colar tecido de fibra de carbono vertical e horizontalmente pode ser irrestrita.

Comparado com métodos tradicionais, como aumentar a seção de concreto ou aço de aderência, o método de colagem de fibra de carbono armadura de pano tem as vantagens de economia de espaço, construção simples, não há necessidade de instalações fixas no local, basicamente, nenhum aumento no tamanho estrutural e auto-peso, boa resistência à corrosão e durabilidade.

Requisitos conexos:

a.O pano de carbono é selecionado com uma largura de 200mm ~ 300mm e uma massa de 200g ~ 300g.

b.Este método de armadura só pode ser utilizado para armadura estrutural com pequenas aberturas.

c.A força de tracção máxima do pano de carbono compensador não deve ser inferior a 1.2 vezes a força de tração equivalente da barra de aço truncada.

d. Quando o pano de carbono entra em contato com a placa de aço, uma camada de adesivo deve ser aplicada, e contato direto não é permitido.

e. Medidas de ancoragem confiáveis devem ser tomadas em ambas as extremidades do pano de fibra, geralmente colando tiras de pressão de chapa de aço.

Ao utilizar o método de reforço de chapas de aço coladas e pano de fibra colada, é necessário notar que, ao abrir furos na área de momento fletor negativo da placa, as partes superior e inferior da placa devem ser reforçadas com reforço de dupla face, e as medidas de ancoragem nas extremidades devem ser garantidas. Ao mesmo tempo, deve ser dada atenção ao tratamento de descarga, e as cargas vivas suportadas pelos componentes reforçados, como pessoal e equipamento de escritório, devem ser temporariamente removidas, e as cargas de construção temporárias devem ser minimizadas tanto quanto possível.

Adicionando método de feixe de apoio

Quando a abertura da laje de assoalho se expande ainda mais, resultando em uma largura b>1000 mm ou D>1000 mm perpendicular à direção da laje 's tensão, ou quando o número de barras de aço cortadas é>20%, ou há uma grande carga concentrada na borda da abertura, bem como quando a laje pré-fabricada corta a costela principal, vigas de borda adicionais devem ser instaladas na borda da abertura para suportar e transmitir força. Geralmente, o método de adição de vigas de apoio é adotado, incluindo a adição de vigas de aço ou vigas de concreto moldadas no local.A adição de vigas e lajes de piso, bem como estruturas de apoio (paredes de corte, vigas de moldura, colunas, etc.) deve ter ancoragem confiável.

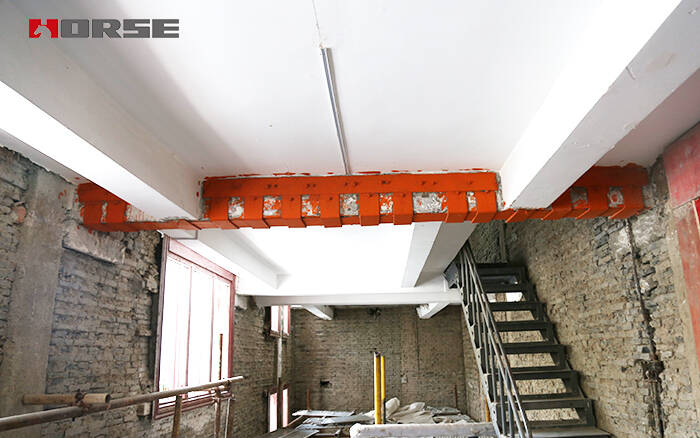

01 Adicionar perfil de vigas de aço

Ao adicionar vigas de aço para reforço, aço em forma de H, aço canal, aço em forma de I, ou aço composto pode ser usado.A relação entre o vão e a altura é comumente utilizada entre 14 e 22, e as especificações de aço são determinadas com base em cálculos.

Após a adição de vigas de aço, é necessário rever a capacidade de rolamento da laje de piso sob o novo sistema estrutural.A laje do piso e o suporte da viga recentemente adicionado são simplificados como simplesmente suportados ou fixados de acordo com a situação real. Depois que a viga de aço estiver firmemente encravada com a laje do piso, despeje adesivo ou pasta de cimento de alta resistência.

A conexão entre vigas de aço é feita usando parafusos comuns ou parafusos de alta resistência.O perfil 5-5 e o perfil C-C mostram a conexão entre a viga de aço e a parede de cisalhamento.A placa de ancoragem pode ser fixada na parede de cisalhamento usando parafusos químicos ou parafusos de expansão, ou conectada através do parafuso de parede de acordo com o diagrama.A placa de ligação é soldada à placa de fixação, com uma espessura não inferior a 10 mm.A placa de ligação está ligada à viga de aço utilizando parafusos normais (ou parafusos de alta resistência) para alcançar a ligação entre a viga de aço e a parede de cisalhamento.

02 Adicionar vigas de borda de concreto

Quando o vão da laje é inferior a 6m, vigas de concreto adicionais podem ser usadas para reforçar a abertura da laje, mas a capacidade de rolamento da laje estrutural precisa ser reverificada e alterada. Ao mesmo tempo, se as vigas longitudinais e transversais originais precisam de reforço devem ser determinadas por cálculo.A estrutura de apoio da viga recentemente adicionada deve garantir a transmissão eficaz da força de cisalhamento.
