Vista geral do projecto

O projeto de segurança e reforço dos edifícios escolares nas escolas primárias e secundárias. Está localizada no Distrito Norte de Fangshan, a área total de construção de 11271.05 metros quadrados.O edifício de ensino de 6431.09 metros quadrados, estrutura de parede de cisalhamento de seis andares, altura de 3.60M; o edifício de experiências de 4840.16 metros quadrados, estrutura de parede de cisalhamento de seis andares, a altura é 3.90m.

O principal método de reforço deste projecto

(1) reforço da parede: remover a janela original e a parede traseira, e fazer uma nova parede de cisalhamento.

(2) reforço das escadas: a placa de escada adota o método de fixação materiais reforçados com fibra de carbono, e a viga é fortalecida pelo método de reforço da seção com o reforço de plantio.

(3) Fortalecimento da coluna de quadros: a coluna é reforçada pelo método de aumentar a seção transversal do concreto C30 com a armadura de plantio.

(4) Fortalecimento da viga: reforço da placa de aço epóxi ligado.

Material de reforço

Materiais reforçados com fibra de carbono: CFRP, adesivo com fibra de carbono.I tecido de fibra de carbono: valor padrão de resistência final de pelo menos 3400Mpa, alongamento de pelo menos 1.7% metros quadrados, 150-300g/m²  Tecido de fibra de carbono unidirecional.

Placa de aço reforçado, aço Q345, fy=310N/mm2, haste de solda E43, usada para soldar chapa de aço e barra de aço

Barra de aço: o material é Q235B

Use um adesivo de rebarba de grau para o plantio de rebarbas

Reforço de betão armado moldado com betão de pedra fina C30

Conteúdo principal do reforço e âmbito de construção

1. Edifício Acadêmico

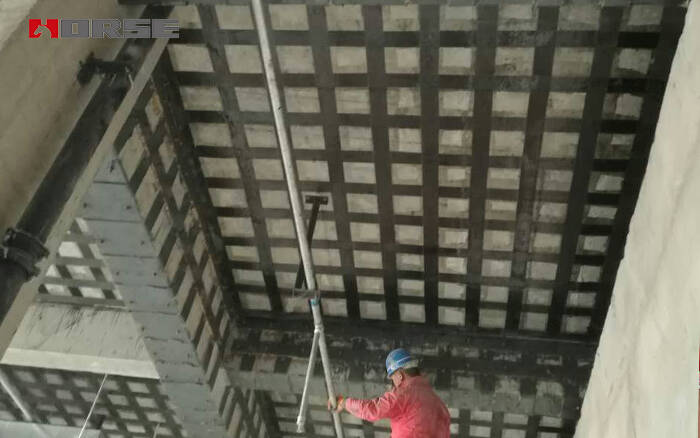

Na parte inferior da laje, o pano de fibra de carbono é colado, a largura é de 150mm, a distância é de 100mm, e a camada única é disposta em duas direções.

O feixe de articulação do buraco exterior da parede é reforçado com aço.

^2. Construção de Laboratório

Na parte inferior da laje, o tecido de fibra de carbono é colado, e a largura é de 150mm. Distância 100mm, layout de camada única.

A parte inferior quatro camadas /CA-CB, eixo C1 eixo CC-CD nas janelas e paredes após a demolição, mudar para 200mm de espessura parede de concreto.

O feixe de articulação do buraco exterior da parede é reforçado com aço.

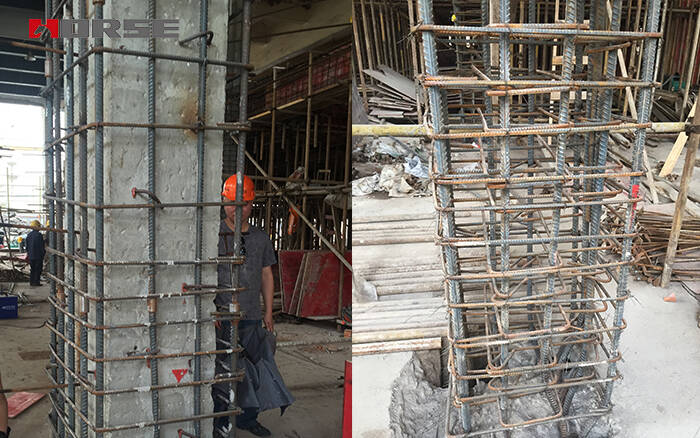

Secção de ampliação da coluna de quadros: primeira camada eixo CA/C2, eixo CD/C1/C2, Z2 exterior

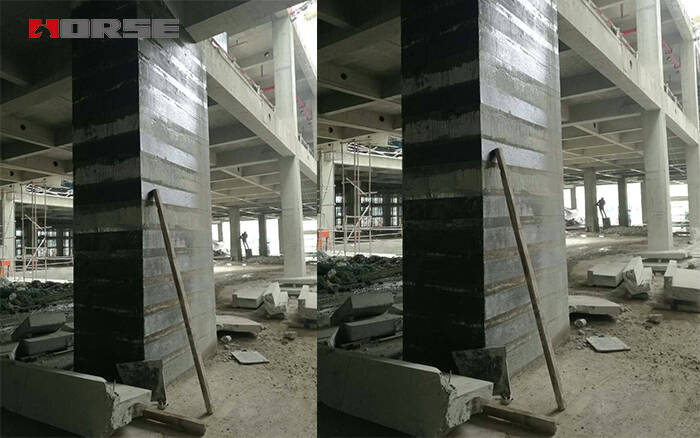

Coluna do quadro que cola o tecido de fibra de carbono: primeira camada CB/C2, C3, C4, eixo C5, eixo CA/C3, eixo CC/C4, eixo C5; Z3 exterior.
