Em projetos de renovação, modernização funcional, instalação de equipamentos e reconstrução estrutural, remover seções parciais de laje para criar aberturas (como poços de elevador, aberturas de ventilação, passagens de tubulação, modificações de escada e otimização do espaço interno) é uma medida comum de modificação estrutural. No entanto, a abertura da laje cortará diretamente as barras de aço tensionadas originais, reduzirá a área efetiva do rolamento e a rigidez estrutural e causará concentração de tensão nos cantos de abertura, o que afetará seriamente a segurança e a estabilidade da laje do piso.

Polímero reforçado fibra do carbono (CFRP)O fortalecimento tornou-se um dos métodos de pós-reforço mais utilizados para aberturas de laje devido às suas vantagens de alta resistência à tração, peso leve, resistência à corrosão, construção conveniente e nenhum aumento no peso próprio estrutural.

Quando é CFRP Fortalecimento Eficaz para Aberturas Slab?

1Aberturas de pequeno a médio porte com danos estruturais menores

O reforço CFRP é altamente eficaz quando o tamanho da abertura é controlado dentro de uma faixa razoável: geralmente, aberturas retangulares com comprimento lateral ≤ 1000mm, aberturas circulares com diâmetro ≤ 1000mm e o número de barras de aço tensas de corte ≤ 20% das barras de aço originais na direção de tensão. Este tipo de abertura é usado principalmente para instalação de tubos, pequenas aberturas de ventilação e transformação do espaço local, com pouco dano ao estresse geral da laje, e o CFRP pode compensar totalmente a resistência à tração perdida através de suas características de alto desempenho.

2Aberturas em Zonas de Estresse Normal (Meio Período de Lajes Simplesmente Suportadas, Zonas Momento Positivo)

Para aberturas localizadas na zona de momento positivo da laje (área do meio-vão, onde a laje suporta carga descendente e o fundo está em tensão), o CFRP colado no fundo da laje pode suportar diretamente a força de tração, efetivamente compensar a falta de barras de aço, controlar o desenvolvimento de rachaduras concretas, E reduzir a deformação de deflexão da laje. Para lajes contínuas, o CFRP também pode obter o efeito ideal na zona de momento negativo através da colagem dupla face (fundo da laje e topo da laje) e ancoragem do aro em forma de U.

3Lajes com boa qualidade do concreto original

Quando a resistência do concreto da laje original é ≥ C20, nenhum esvaziamento, descascamento, carbonização severa ou danos por corrosão, e a superfície da base pode formar uma ligação confiável com adesivo de resina epóxi, o CFRP pode trabalhar sinergicamente com o concreto. A resistência de união entre o CFRP e o concreto atende ao requisito de especificação (≥ 2.5MPa), garantindo a transmissão efetiva da tensão e dando pleno desempenho ao fortalecimento.

4Cenários Exigindo Fortalecimento Leve e Não Destrutivo

Para projetos de renovação de edifícios antigos, arranha-céus ou projetos com limites rígidos de peso próprio estrutural e altura de folga, o fortalecimento do CFRP é a escolha ideal. Não aumenta a espessura e o peso próprio da laje, evita a construção molhada de métodos tradicionais, e não afeta as funções subseqüentes da decoração e do uso, com benefícios detalhados óbvios.

Quando o fortalecimento do CFRP é inválido para aberturas do laje?

1Aberturas de tamanho excessivo com dano estrutural severo

Quando o tamanho da abertura excede 1000mm × 1000mm, o número de barras de aço de corte excede 20% das barras de aço originais, ou a abertura está localizada no suporte da laje, junta de laje e outras peças de tensão importantes, a rigidez estrutural e a perda de capacidade de suporte são muito grandes. CFRP só pode fornecer resistência à tração e não pode compensar a enorme perda de rigidez estrutural e resistência ao cisalhamento. Neste momento, o fortalecimento do CFRP sozinho é inválido, e o método de ampliação da seção, o suporte de viga de aço ou o fortalecimento do feixe de borda de concreto moldado no local devem ser adotados.

2Concreto Original Laje Severamente Danificado

Se o concreto original tiver baixa resistência (menor que C20), carbonização severa, esvaziamento de grande área, expansão por corrosão da barra de aço ou rachaduras penetrantes, a superfície da base do concreto não pode formar uma ligação efetiva com o CFRP. Mesmo se o CFRP for colado, ele se descolará da superfície da base sob estresse, não poderá participar do estresse estrutural e o efeito de fortalecimento será completamente perdido.

3Aberturas com força cisalhante severa e carga impacto

O CFRP tem excelente desempenho elástico, mas baixa resistência ao cisalhamento e resistência ao impacto. Para aberturas em áreas com rolamento frequente de veículos pesados, vibração mecânica ou carga de impacto, ou onde a laje precisa suportar grande força de cisalhamento concentrada, o CFRP não pode resistir efetivamente à deformação e danos ao impacto, e o efeito de fortalecimento é extremamente limitado. Não é adequado para uso independente e precisa ser combinado com outras medidas de fortalecimento de cisalhamento.

4Alta temperatura e ambiente químico especial

Os adesivos comuns de resina epóxi e CFRP têm baixa resistência a altas temperaturas (temperatura de serviço a longo prazo ≤ 60 ℃) e são fáceis de envelhecer em ambientes fortes de corrosão ácida, alcalina e óleo. Em tais condições de trabalho, o desempenho do vínculo e as propriedades mecânicas do CFRP diminuirão rapidamente, e o efeito de fortalecimento a longo prazo não pode ser garantido, por isso é considerado um método de fortalecimento inválido.

Típico CFRP Fortalecimento Configurações para Aberturas Slab

Aberturas de laje (por exemplo, para escadas, elevadores, tubulações ou eixos de ventilação) interrompem o caminho de tensão contínuo da laje, levando à concentração de cisalhamento nos cantos, perda de capacidade de flexão ao redor do perímetro de abertura e aumento do risco de rachaduras sob cargas verticais ou dinâmicas. As configurações de reforço CFRP para lajes são otimizadas para características de tensão planares, com ajustes nos esquemas orientados para paredes para combinar a mecânica da laje (flexão, cisalhamento e resistência à torção).

A. Cisalhamento & Diagonal Cracking Control (mais comum para lajes)

Esta configuração visa o modo de falha primária das aberturas da laje: fissuras diagonais nos cantos causadas por forças de cisalhamento concentradas. É fundamental para lajes sujeitas a cargas vivas, forças sísmicas ou corte de abertura pós-construção.

• 45 ° Diagonal X-padrão Tiras

Layout: Cole as tiras CFRP diagonalmente nos quatro cantos da abertura da laje, formando uma forma de X que se alinha com a direção principal da tensão de cisalhamento. Para lajes de duas vias, aplique tiras de padrão X nas superfícies superior e inferior da laje.

Função: Redireciona as forças de cisalhamento para longe dos cantos de abertura, dispersa a concentração de tensão e restringe a iniciação e propagação de rachaduras diagonais.

Notas técnicas:

Largura da tira: 150-300mm (ajuste baseado na espessura da laje e nível da carga).

Para lajes grossas (≥ 200mm), use tiras multicamadas com espaçamento de 50 a 100mm entre as camadas.

Estenda as extremidades da tira ≥ 300mm além da borda da abertura na área intacta da laje para assegurar a transferência eficaz da carga.

• Tiras fechadas do perímetro (bidirecional)

Layout: Cole tiras contínuas de CFRP ao longo de todo o perímetro da abertura, formando uma estrutura retangular ou circular fechada. Para lajes de concreto armado, instale tiras nas faces superior e inferior; para lajes pré-moldados, priorize a face de tensão (normalmente a parte inferior).

Função: Aumenta a rigidez local do perímetro de abertura, impede a separação da abertura da laje principal e melhora a resistência da laje à torção e deformação de flexão.

Notas técnicas:

Use tiras CFRP unidirecionais (direção da fibra paralela ao comprimento da tira) para desempenho de tração ideal.

A tira de sobreposição termina ≥ 200mm nos cantos para manter a continuidade do quadro fechado; evite sobreposição no mesmo canto para configurações de várias camadas.

• U-wraps (Slab Edge Confinement, para Aberturas Edge)

Layout: Para aberturas localizadas perto da borda da laje (distância ≤ espessura da laje), enrole as folhas CFRP ao redor da borda da laje para formar uma forma de U, sobrepondo-se às tiras de perímetro da abertura.

Função: Fornece o confinamento lateral à borda da laje, impede a borda que spalling sob a carga, e reforça a conexão entre o perímetro da abertura e a borda da laje.

Notas técnicas:

Comprimento da sobreposição do U-envoltório: ≥ 250mm nas faces superior e inferior da laje.

Use âncoras mecânicas nas extremidades do envoltório para lajes em zonas de alta sísmica.

B. Flexural & rolamento capacidade Upgrade

Esta configuração aborda a perda de resistência à flexão causada por grandes aberturas de laje (área de abertura> 15% da área total da laje) ou lajes sob cargas pesadas (por exemplo, pisos industriais, garagens de estacionamento). Ele compensa a redução da área de seção transversal efetiva da laje.

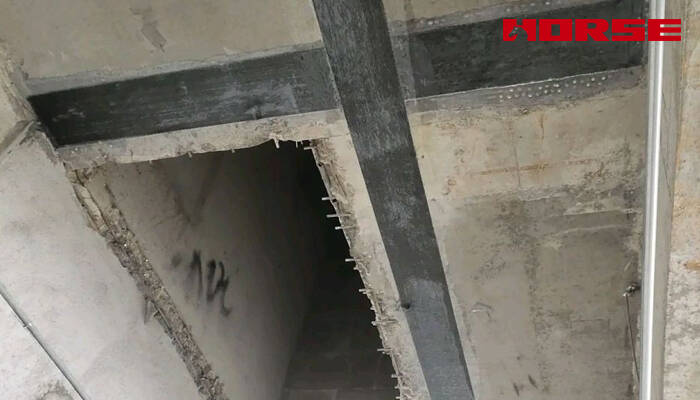

• Tiras bidirecionais CFRP (tensão facial reforço)

Layout: Colar tiras ortogonais CFRP (longitudinal e transversal) na face de tensão (inferior) da laje em torno da abertura. Estenda as tiras ≥ 500mm além do perímetro de abertura para se sobrepor ao reforço da laje intacta.

Função: Atua como reforço elástico externo, compensando a perda de barras de aço internas devido à abertura, e melhora a capacidade flexural da laje para resistir à deformação flácida.

Notas técnicas:

A direção da fibra das tiras deve alinhar-se com a direção de flexão principal da laje (longitudinal para lajes unidirecionais, bidirecional para lajes bidirecionais).

Para lajes com grandes aberturas, combine com tiras de perímetro para formar um sistema "quadro + reforço".

• Folhas CFRP para grandes aberturas ou danos pesados

Layout: Cubra toda a face de tensão (inferior) da laje ao redor da abertura com folhas CFRP, estendendo ≥ 600mm além da borda de abertura. Para lajes severamente danificadas (por exemplo, com rachaduras ao redor da abertura), aplique folhas nas faces superior e inferior.

Função: Maximiza a utilização da alta resistência à tração do CFRP, melhora a resistência geral à flexão, cisalhamento e fadiga da laje e repara danos de grande área.

Notas técnicas:

Use folhas de CFRP bidirecionais para lajes bidirecionais para resistir à flexão em ambas as direções.

Garanta a impregnação total de resina das folhas para evitar bolhas de ar; enrole as folhas firmemente durante a instalação para obter 100% de colagem com a superfície da laje.

C. Anchorage & Debonding Prevenção (crítico para lajes)

A descolagem é o modo de falha prematura mais comum para lajes reforçadas por CFRP, especialmente sob cargas cíclicas. Essa configuração garante que as tiras/folhas CFRP possam exercer totalmente sua resistência à tração, aumentando a confiabilidade da ancoragem.

• Âncoras tipo ventilador em Strip Termina

Layout: Expanda a extremidade das tiras CFRP (especialmente tiras diagonais e flexurais) em forma de ventilador (largura aumentada para 2-3 vezes a largura da tira original) e cole-as na área intacta da laje, longe da zona de tensão de abertura.

Função: Reduz a concentração de tensão nas extremidades da tira, aumenta a área de ligação e evita a remoção repentina sob cargas repetidas.

Notas técnicas:

Comprimento da âncora do ventilador: ≥ 250mm; assegure que a área do ventilador esteja livre de rachaduras, óleo ou concreto solto.

Para lajes em zonas sísmicas, combine as âncoras do ventilador com fixadores mecânicos para proteção dupla.

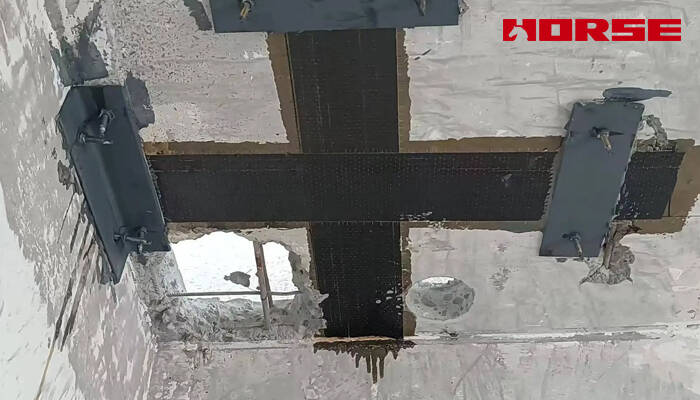

• Fixadores mecânicos (parafusos + placas de aço) para zonas de alta tensão

Layout: Instale parafusos de aço inoxidável e placas de pressão nas extremidades das tiras CFRP ou em intervalos de 300-500mm ao longo dos comprimentos das tiras. As chapas de aço devem cobrir totalmente as tiras CFRP e ser firmemente pressionadas contra a superfície da laje.

Combina a força de ligação com a força de aperto mecânica para resistir às forças de descamação, tornando-a adequada para lajes sob cargas dinâmicas pesadas (por exemplo, pisos de fábrica, garagens de estacionamento) ou ambientes extremos (alta umidade, flutuações de temperatura).

Notas técnicas:

Faça furos antes da instalação do CFRP para evitar danificar as fibras do carbono.

Use parafusos de aço inoxidável anticorrosivos para ambientes externos ou corrosivos.

• Sobreposição CFRP em cantos e articulações (≥ 200mm sobreposição)

Layout: Ao conectar tiras de perímetro, tiras diagonais ou folhas ao abrir cantos, assegure um comprimento de sobreposição de ≥ 200mm. Sature totalmente a área sobreposta com resina epóxi para eliminar vazios.

Função: Assegura a continuidade do trajeto do esforço em cantos, evita pontos fracos em junções da tira, e impede debonding das posições comum.

Notas técnicas:

A direção da sobreposição deve seguir a direção de tensão da laje.

Limite camadas sobrepostas a ≤ 2 na mesma posição para evitar a espessura excessiva que afeta o nivelamento da superfície.
