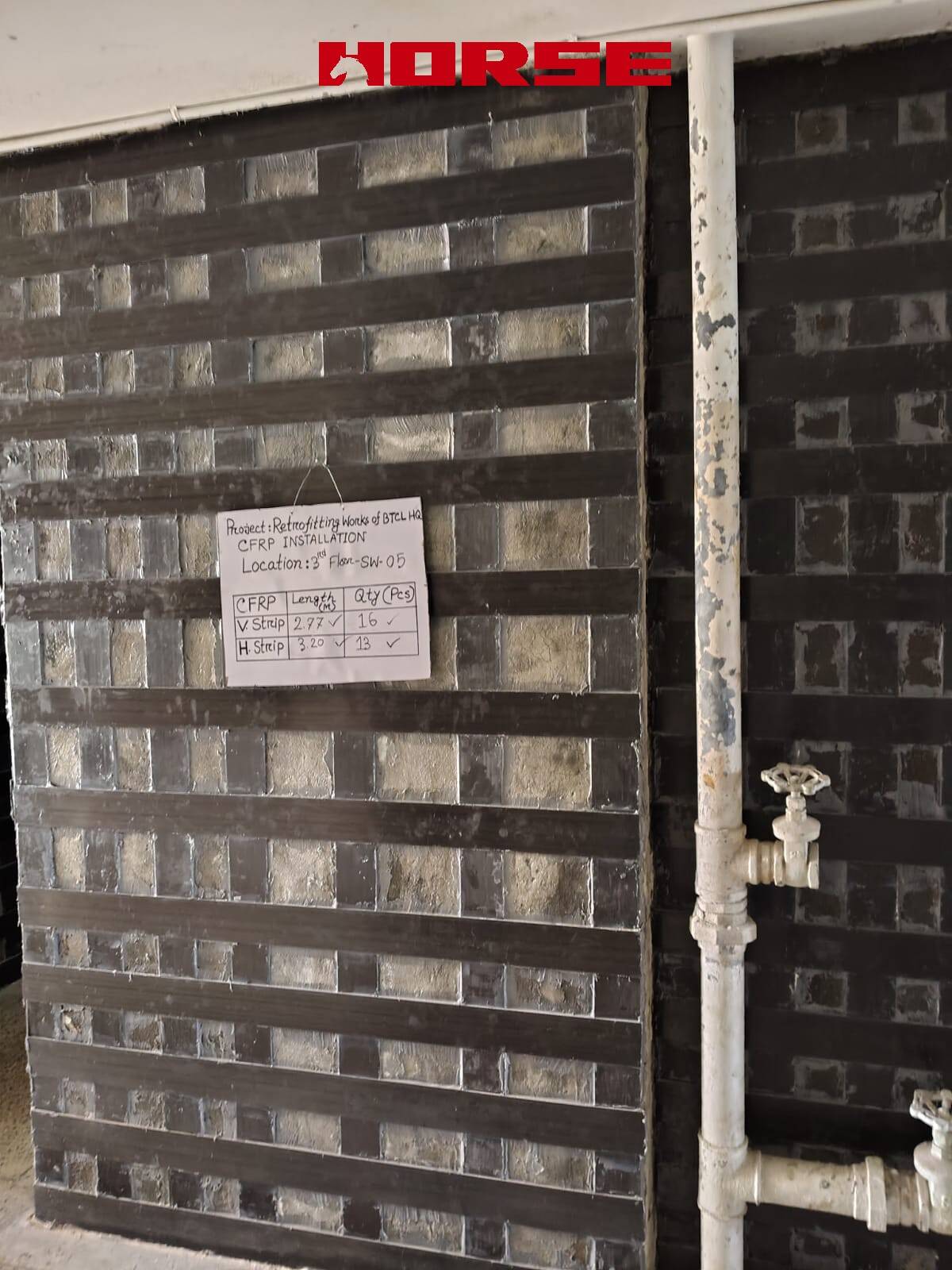

Por que as placas CFRP funcionam para paredes de rolamento de carga?

As paredes de suporte de concreto são os principais elementos laterais resistentes à força em um edifício. Eles carregam simultaneamente cargas verticais e resistem ao cisalhamento horizontal de eventos sísmicos e forças do vento. Quando as paredes se deterioram devido às seguintes condições, sua capacidade de suporte de carga cai significativamente:

• Carbonação ou corrosão do vergalhão levando à perda da seção

• Defeitos de construção como faveolamento, vazios ou resistência inadequada do concreto

• Mudança de uso, onde as cargas impostas excedem o projeto original

• Danos sísmicos, com rachaduras e desintegração do concreto

O mecanismo central do reforço da placa CFRP (Carbon Fiber Reinforced Polymer) é simples: CFRP tem uma resistência à tração final aproximadamente 7-10 vezes maior do que o aço comum. Quando colada à face de tensão de uma parede de concreto, a placa atua como reforço externo, compartilhando tensões de tração, restringindo a propagação de fissuras e melhorando a capacidade de flexão e cisalhamento.

Ligar uma placa CFRP ao lado de tensão de uma parede é essencialmente adicionar uma camada de "vergalhão externo"-exceto mais leve, mais fina, resistente à corrosão e mais rápida de instalar.

Quando CFRP Placa Fortalecimento é Apropriado?

CFRP não é uma solução universal. As seguintes condições determinam diretamente se o fortalecimento será efetivo:

Parede Condição Requisitos

• Resistência compressiva mínima do concreto: C20 ou superior. Abaixo deste limiar, a resistência do substrato torna-se insuficiente para transferência de carga confiável.

• Sem esmagamento, falha de compressão localizada ou desintegração severa. A estrutura deve permanecer globalmente estável.

• A espessura da parede deve acomodar a ligação e a ancoragem final adequada.

Correspondência ao objetivo do fortalecimento

Placa CFRP reforço aborda as seguintes condições eficazmente:

Controlos críticos construção

Preparação do substrato-o fator Make-or-Break

• Tiro-explosão ou moer a superfície de concreto para remover camadas carbonatadas e material solto, expondo substrato som.


• Limpe com água de alta pressão ou acetona. A superfície deve estar livre de poeira, óleo, graxa e umidade.

• Tolerância superficial do nivelamento: ≤ 3mm gap sob uma régua 2 m.

Controle qualidade colagem placa CFRP

• Use um adesivo epóxi estrutural compatível com CFRP (Carbon Fiber Adhesive). Misture os componentes A e B estritamente por proporção do fabricante.

• Após colocar a placa, use um rolo dedicado para compactar repetidamente, espremendo bolhas de ar. Espessura adesiva do alvo: 2-3mm.

• Durante a cura, proíba qualquer vibração ou carga. Siga as especificações de temperatura e tempo do fabricante estritamente.

Anchorage final-nunca pulado

As terminações são pontos de concentração e o elo mais fraco do sistema. Deve ser utilizado um dos seguintes métodos de fixação:

• Âncoras em forma de U do envoltório do CFRP: Folha da fibra envolvida em torno de três faces da parede, prendendo a extremidade da placa.

• Parafusos mecânicos: Parafusos de aço inoxidável com arruelas de aço fornecendo fixação mecânica nas extremidades da placa.

• Placa de aço e combinação do parafuso: Placa de aço ligada e aparafusada na extremidade da placa, ancorando-a à parede.

Limitações e Limites Honestos

• Bond Interface é o elo fraco. A ligação entre o CFRP e o concreto é significativamente mais fraca do que as respectivas forças materiais de qualquer componente. Debonding é o modo principal falha. Os projetistas devem verificar rigorosamente a capacidade de ligação e o comprimento de ancoragem-nunca trate isso como um detalhe menor.

• A resistência do fogo é limitada. A fibra do carbono perde propriedades mecânicas ràpida acima de 300 °C (572 °F). Em ambientes de risco de incêndio, são necessários revestimentos adicionais de proteção contra incêndio ou sistemas de cobertura contra incêndio.

• Não adequado para falhas de compressão ou compressão por cisalhamento. Se a parede já sofreu esmagamento de concreto, falha de compressão localizada ou desintegração severa, o CFRP não pode fornecer capacidade de compressão adequada. O revestimento, o revestimento de aço ou o alargamento concreto são as soluções apropriadas.

• A contribuição da rigidez é limitada. Enquanto o CFRP efetivamente aumenta a capacidade de carga, sua contribuição para a rigidez estrutural geral é modesta. Se a rigidez é o principal problema, outros métodos de fortalecimento devem ser considerados holisticamente.
