As placas do carbono podem reforçar colunas concretas circulares?

Baseado no ACI 440, a resposta é sim.

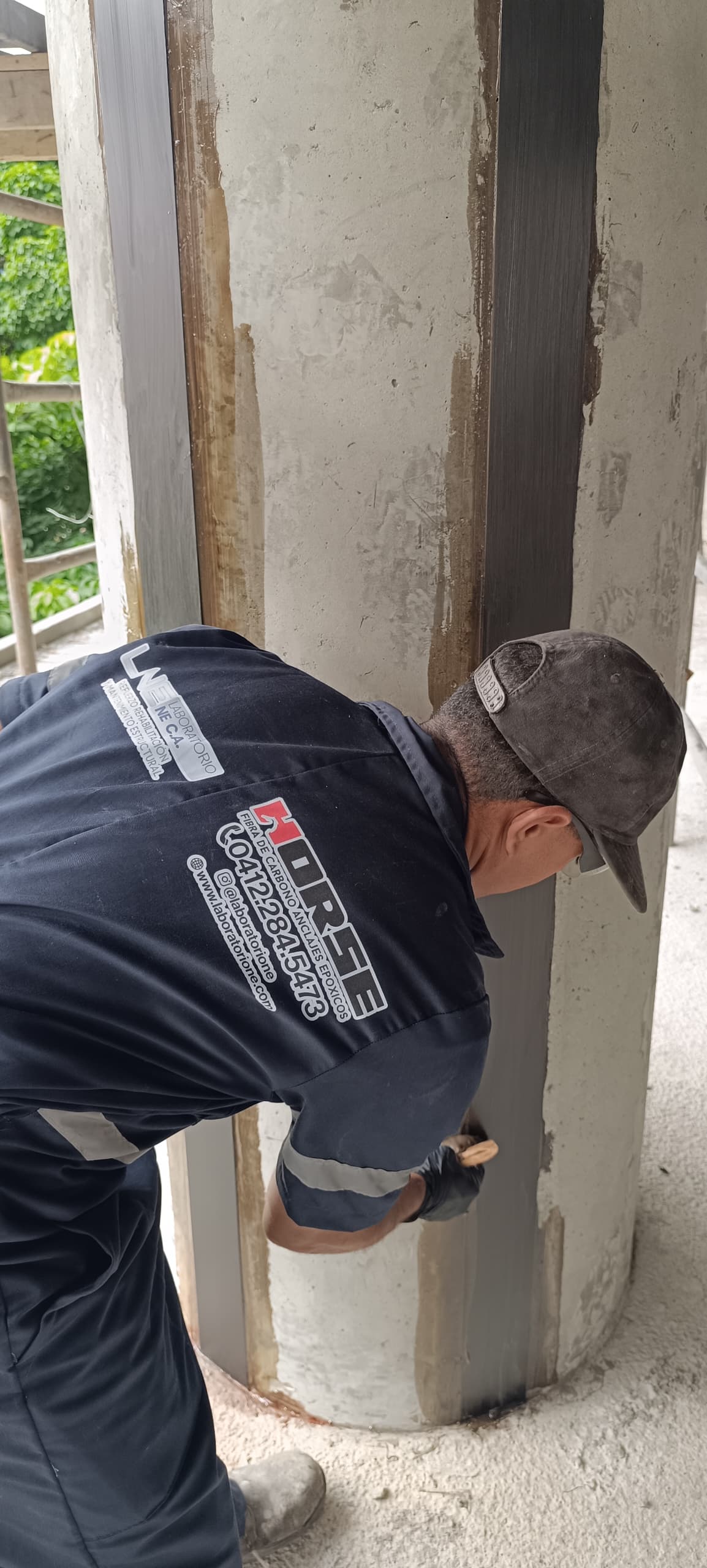

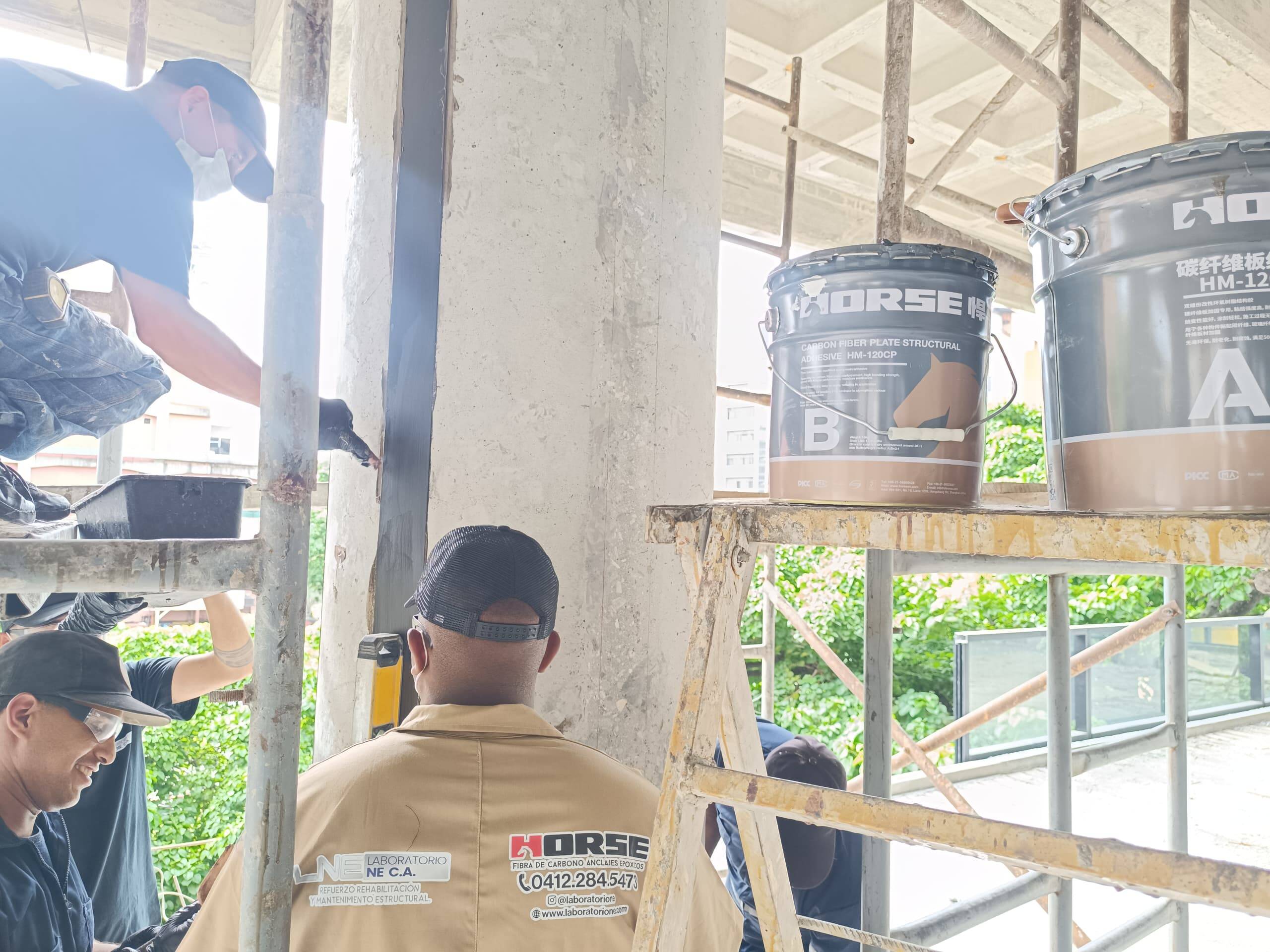

Laminados CFRP unidirecionais (placas de carbono) são permitidos como reforço elástico longitudinal externo para pilares circulares deficientes em capacidade flexural ou grande resistência à compressão excêntrica.

Função primária das placas verticais CFRP: Suplementar vergalhões de aço longitudinais internos para aumentar a resistência à flexão e ampliar o envelope de interação P-M sob cargas axiais excêntricas.

MAS

Restrição obrigatória crítica do ACI 440.2R: Placas CFRP longitudinais não podem ser instaladas sem envoltórios confinantes transversais do FRP. Placas verticais desenfreadas violam regras de detalhamento prescritivas; crédito de projeto completo para resistência à tração/compressão CFRP é proibido em cálculos formais de resistência se nenhum confinamento transversal for fornecido.

Existe benefício estrutural significativo quando apenas placas CFRP verticais são ligadas a uma coluna circular (sem envoltório transversal de FRP)?

Benefício teórico marginal (apenas uso curativo temporário, não permanente)

As fibras CFRP orientadas verticalmente resistem somente à tensão axial. Sob flexão pura ou grande carga excêntrica controlada por tensão, as placas compartilham a força de tração no lado da tensão da seção, reduzindo marginalmente a largura da fissura flexural e aumentando ligeiramente a resistência nominal à flexão para condições de serviço estáticas de curto prazo.

Inconvenientes críticos com limitação de código grave

1) Nenhum confinamento concreto; melhoria insignificante na capacidade axial concêntrica/pequeno-excêntrica

2) Melhoramento zero capacidade cisalhamento

3) Início CFRP debonding e delaminação regido por bond tensão limites

4) Dutilidade insuficiente, não conforme para retrofits sísmicos

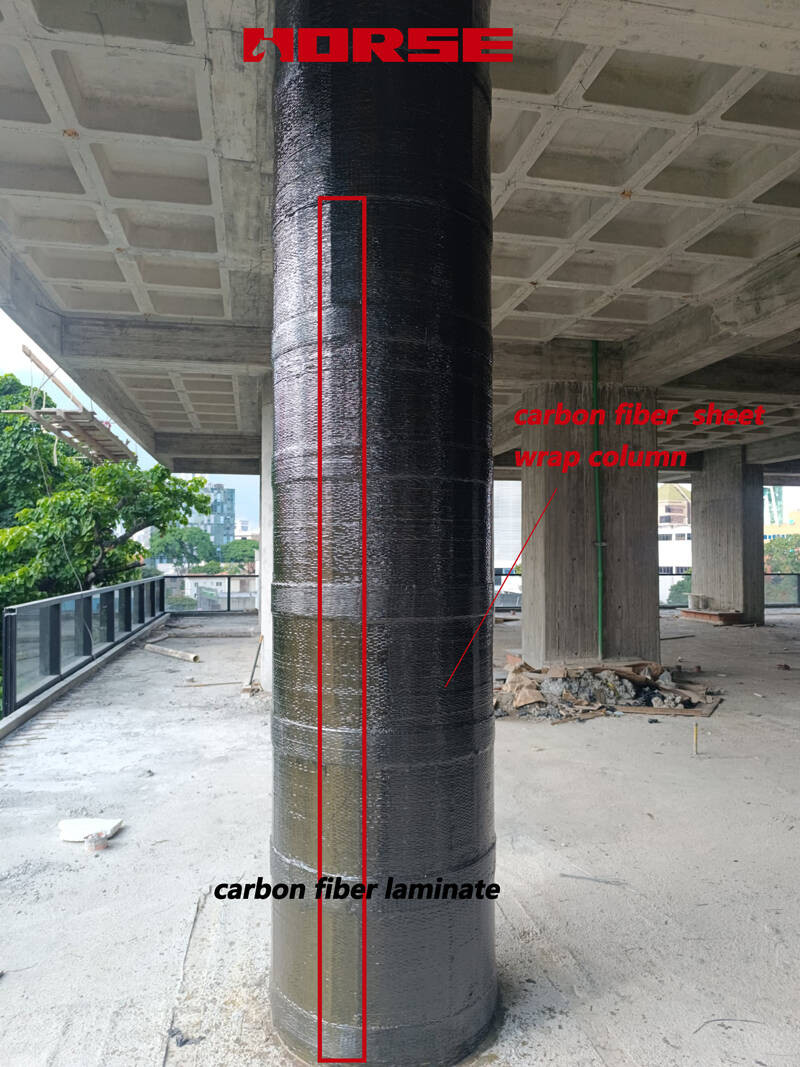

Então combinando placas CFRP pré-curadas verticais envolvimento FRP transversal completo (ACI padrão compliant retrofit esquema)

Placas CFRP envolvem colunas eliminando todas as deficiências de colagem vertical de placas enquanto atualizam simultaneamente a flexão, compressão axial, cisalhamento e desempenho sísmico.

1) Papel independente de placas CFRP precured verticais

Complementar o reforço longitudinal externo para aumentar a resistência à flexão nominal para flexão e grande compressão excêntrica; expande o lado da tensão da curva de interação P-M da coluna.

Restringir a abertura de fissuras flexurais verticais sob cargas cíclicas laterais, reduzindo a deflexão do nível de serviço e melhorando a estabilidade da rigidez.

Deficiências do projeto offset quando o reforço de aço longitudinal interno é corroído, subdimensionado ou danificado.

2) Contribuições obrigatórias multifuncionais de envoltórios transversais FRP

• Confinamento passivo para maior capacidade compressiva axial

A expansão lateral do concreto comprimido ativa o esforço elástico em fibras circunferenciais de FRP, aplicando a pressão de confinamento passiva uniforme, elevando significativamente a força compressiva máxima e a tensão compressiva final do concreto do núcleo, melhorando drasticamente a resistência à carga concêntrica e pequeno-excêntrica.

• Reforço externo do cisalhamento para suprimir a falha frágil do cisalhamento

As fibras FRP circunferenciais atuam como estribos transversais externos contínuos, resistindo diretamente à tensão de cisalhamento diagonal. Eliminando o risco de colapso prematuro do cisalhamento sob carga lateral e sísmica.

O envolvimento transversal completo prende as placas CFRP verticais firmemente contra o substrato cilíndrico, suprimindo a flambagem fora do plano das placas laterais de compressão e diminuindo a tensão de cisalhamento interfacial abaixo do limiar de debonding. Isto permite a utilização completa do projeto da resistência elástica do CFRP sem fatores excessivos da redução da tensão.

• Ductilidade e desempenho sísmico atualização

O concreto confinado exibe um longo platô de tensão-deformação plástica pós-pico, permitindo grande desvio lateral plástico e dissipação de energia histerética. Vergalhões longitudinais internos são contidos contra flambagem compressiva. O modo de falha transita do colapso frágil repentino para o rendimento flexural controlado por tensão dúctil, satisfazendo todos os limites de ductilidade sísmica e deriva do ACI para colunas adaptadas.

• Durabilidade e proteção contra corrosão

O envoltório FRP transversal contínuo sela microfissuras superficiais, bloqueando a entrada de umidade, íons cloreto e agentes de carbonatação. A barreira FRP protege o reforço de aço interno contra corrosão, permitindo fatores de redução ambientais relaxados na calibração de resistência a longo prazo.

3) Desempenho combinado sinérgico (1 1 > 2)

• Atualização da capacidade de espectro total: Flexura, carga axial excêntrica, compressão concêntrica e resistência ao cisalhamento são quantificáveis por meio de equações ACI padronizadas.

• Ação composta compatível: Envoltórios transversais resolvem as falhas fatais de debonding/flambagem de placas CFRP verticais autônomas, garantindo interação composta total entre FRP e substrato de concreto.

• Hierarquia de falha dúctil controlável: garante que o rendimento flexural precede o esmagamento ou a ruptura do cisalhamento do concreto, alinhando-se ao princípio central do projeto da ACI de resposta estrutural dúctil sob cargas extremas.

• Fluxo de projeto validado por código: Cada métrica de desempenho (flexão, cisalhamento, confinamento, debonding strain, ductilidade sísmica) possui procedimentos de cálculo explícitos, satisfazendo critérios de revisão, inspeção e aceitação de terceiros para retrofits estruturais.
