Os sistemas de reparo com Polímero Reforçado com Fibras (FRP) colados externamente tornaram-se o padrão do setor para o reforço de estruturas de concreto — mas o desempenho de qualquer sistema FRP depende de muito mais do que a própria fibra. Cada componente do sistema, do primer aplicado à superfície de concreto ao revestimento de proteção aplicado sobre o laminado curado, desempenha um papel específico para garantir que o elemento reforçado se comporte conforme projetado.

A ACI 440 — guia autoritativo para sistemas FRP colados externamente — define os materiais constituintes que compõem um sistema de reforço FRP completo. Este artigo detalha cada componente, explica por que ele importa e oferece orientação prática para engenheiros e empreiteiros que especificam sistemas FRP.

1. O Sistema de Reparo com FRP: Muito Além da Fibra

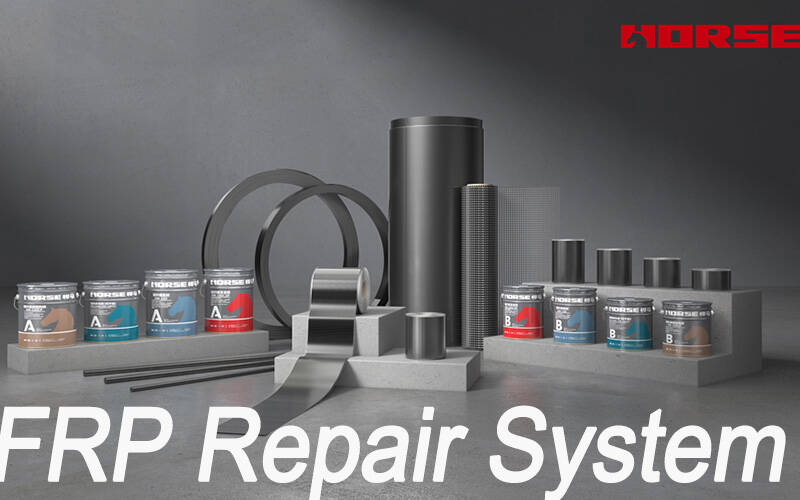

Um sistema de reparo com FRP disponível comercialmente inclui todas as resinas, primers, massas, resinas de saturação, adesivos e fibras. Esses componentes foram desenvolvidos e testados em conjunto como um sistema compatibilizado — e não como materiais individuais selecionados de forma independente.

Este é um ponto crítico. A aderência entre a fibra e o substrato de concreto, a transferência de carga através da matriz de resina e a durabilidade ambiental do sistema curado dependem todos da compatibilidade de cada componente.

2. Resinas: A Espinha Dorsal da Transferência de Carga

As resinas são os materiais poliméricos que unem o sistema FRP e transferem a carga entre o reforço de fibras e o substrato de concreto.

3. As Quatro Funções da Resina em um Sistema FRP

Em um sistema FRP completo, as resinas exercem quatro funções distintas, dependendo de onde são aplicadas na composição das camadas.

3.1 Primer

O primer é aplicado diretamente sobre a superfície de concreto preparada, antes de qualquer outro componente FRP. Sua função é penetrar na superfície do concreto, proporcionando uma aderência melhor para a resina de saturação ou o adesivo.

O concreto é um material poroso e heterogêneo, com resistência à tração superficial tipicamente entre 1,5 e 3,5 MPa. O primer penetra nos poros capilares da superfície, preenche microvazios e cria uma camada rica em resina que:

- Veda a superfície de concreto, impedindo a liberação de ar durante a aplicação da resina de saturação

- Melhora o molhamento da camada de resina subsequente

- Aumenta a área de aderência efetiva na interface concreto-resina

- Proporciona um substrato uniforme para aplicações críticas quanto à aderência

Nota prática: A viscosidade do primer é formulada para penetração profunda — tipicamente muito menor que a da resina de saturação. É essencial aplicar o primer na taxa de consumo especificada pelo fabricante (normalmente 0,2–0,5 kg/m²). A aplicação em excesso cria uma camada fraca e rica em resina; a aplicação insuficiente deixa concreto não vedado, que absorve resina da camada seguinte.

3.2 Massa de Preenchimento

A massa é aplicada após a cura do primer. Sua função é preencher pequenos vazios superficiais, como bolhas de ar, e proporcionar uma superfície lisa à qual o sistema FRP possa aderir. Os vazios superficiais preenchidos também impedem a formação de bolhas de ar durante a cura da resina de saturação.

As superfícies de concreto inevitavelmente contêm bolhas (pequenos vazios de ar na superfície moldada), destacamentos e irregularidades menores. Se deixados sem preenchimento, esses defeitos criam:

- Aprisionamento de ar sob o laminado FRP, levando a descolamento localizado

- Concentrações de tensão nas bordas dos vazios durante o carregamento

- Redução da área de aderência efetiva

- Potenciais canais de umidade que aceleram a degradação ambiental

Nota prática: A massa é tipicamente uma pasta tixotrópica com alto teor de carga, aplicada com desempenadeira ou rodo de borracha. Ela deve ser aplicada somente após o primer curar até o estado sem pegajosidade (tack-free) especificado pelo fabricante. Aplicar massa sobre primer úmido aprisiona solventes e enfraquece a linha de colagem.

3.3 Resina de Saturação

A resina de saturação é a peça principal dos sistemas FRP de laminação úmida. Sua função é impregnar as fibras de reforço, fixá-las no lugar e proporcionar um caminho de carga por cisalhamento para transferir a carga efetivamente entre as fibras.

Em um sistema de laminação úmida, o tecido de fibra seco é saturado no local com a resina de saturação e aplicado à superfície preparada. A resina de saturação também atua como adesivo entre o substrato de concreto previamente preparado com primer e o sistema FRP — ou seja, desempenha uma dupla função estrutural.

As principais propriedades de uma resina de saturação incluem:

- Viscosidade suficientemente baixa para molhar totalmente o feixe de fibras sem pontos secos

- Tempo aberto suficiente para concluir a impregnação e o posicionamento antes da gelatinização

- Alta resistência coesiva para transferir cisalhamento entre as camadas de fibra e para o substrato

- Perfil de cura adequado para atingir as propriedades mecânicas de projeto dentro do cronograma da obra

Nota prática: A saturação incompleta é um dos defeitos de instalação mais comuns. Feixes de fibra secos que não foram totalmente molhados criam zonas de capacidade de tração nula dentro do laminado curado. O controle de qualidade exige inspeção visual em busca de pontos brancos ou secos e ensaios pull-off periódicos para verificar a resistência de aderência.

3.4 Adesivo Estrutural

Os adesivos são usados em sistemas FRP pré-curados — especificamente para colar laminados FRP pré-curados (placas) e barras ou faixas FRP inseridas próximas à superfície (NSM) ao substrato de concreto. O adesivo proporciona um caminho de carga por cisalhamento entre o concreto e o sistema de reforço FRP. Os adesivos também são usados para unir várias camadas de laminados FRP pré-curados.

Diferentemente das resinas de saturação, os adesivos estruturais para sistemas pré-curados são formulados para:

- Viscosidade mais alta (consistência de pasta) para suportar o peso do laminado sem escorrer

- Resistência coesiva mais alta para resistir ao descolamento e ao cisalhamento na linha de colagem

- Comportamento tixotrópico para manter a espessura da linha de colagem em superfícies verticais e de teto

- Exotermia controlada para linhas de colagem mais espessas, sem degradação térmica

Nota prática: A espessura da linha de colagem para laminados pré-curados é tipicamente de 1,5–3 mm. Adesivo insuficiente cria vazios e concentrações de tensão; espessura excessiva aumenta a deformação por fluência sob carga permanente. A espessura da linha de colagem durante a instalação é controlada pela desempenadeira dentada ou pelo sistema de espaçadores especificado pelo fabricante.

4. Fibras: O Reforço que Suporta a Carga

As fibras são os reforços contínuos de vidro, basalto, aramida ou carbono usados em sistemas FRP. Elas fornecem a resistência e a rigidez que tornam o reforço FRP eficaz. A ACI 440.2R reconhece quatro famílias de fibras:

4.1 Fibra de Carbono

A fibra de carbono é a escolha predominante para reforço estrutural devido às suas propriedades mecânicas superiores:

Resistência à tração: 2.400–5.000 MPa (5–10× o aço estrutural)

Módulo de elasticidade: 150–250 GPa (comparável ao aço)

Densidade: 1,5–1,8 g/cm³ (cerca de 1/5 do aço)

Inércia química: não afetada pela alcalinidade do concreto

Resistência à fadiga: superior ao aço sob carregamento cíclico

A fibra de carbono está disponível em diferentes classes — alta resistência (módulo padrão), alto módulo e módulo ultra-alto — cada uma com diferentes compromissos entre resistência e rigidez. Para a maioria das aplicações de reforço de edificações e pontes, a fibra de carbono de alta resistência com módulo padrão oferece o melhor equilíbrio entre desempenho e custo.

4.2 Fibra de Vidro

A fibra de vidro oferece uma alternativa de bom custo-benefício para demandas moderadas de reforço:

Resistência à tração: 800–1.500 MPa

Módulo de elasticidade: 40–85 GPa

Densidade: 2,0–2,5 g/cm³

Isolamento elétrico: não condutiva, segura perto de infraestrutura elétrica

As fibras de vidro são classificadas por composição: E-glass (uso geral), S-glass (maior resistência) e AR-glass (resistente a álcalis, contendo ≥16% de zircônia para contato direto com concreto). Para sistemas colados externamente, em que o FRP é separado do concreto por uma camada de adesivo, o E-glass padrão é aceitável. Para aplicações embutidas ou NSM em contato direto com materiais cimentícios, deve-se especificar AR-glass.

4.3 Fibra de Aramida

A fibra de aramida (poliamida aromática) proporciona propriedades únicas para aplicações especializadas:

Resistência à tração: 2.000–3.500 MPa

Módulo de elasticidade: 70–125 GPa

Densidade: 1,4 g/cm³ (a menor entre todas as fibras estruturais)

Resistência ao impacto: absorção de energia excepcional

Limitação: absorção de umidade, sensibilidade a UV e fraqueza à compressão

O FRP de aramida é usado principalmente em reforço antiexplosão, painéis resistentes a impacto e aplicações que exigem comportamento de ruptura não frágil.

4.4 Fibra de Basalto

A fibra de basalto, produzida a partir de rocha vulcânica, surgiu como uma opção intermediária:

Resistência à tração: 1.100–1.700 MPa

Módulo de elasticidade: 80–100 GPa

Densidade: 2,6–2,7 g/cm³

Resistência a álcalis: melhor que o E-glass, embora menos estudada que a do carbono

O FRP de basalto é cada vez mais usado em estruturas marítimas, reforço de alvenaria e sistemas têxteis TRM/FRCM.

5. Revestimentos de Proteção

Os revestimentos de proteção protegem o reforço FRP colado de efeitos ambientais e mecânicos potencialmente danosos. Os revestimentos são tipicamente aplicados na superfície externa do sistema FRP após um grau prescrito de cura do adesivo ou da resina de saturação.

Por que os revestimentos de proteção são necessários?

A matriz polimérica (resina epóxi) nos sistemas FRP é sensível a:

1. Radiação UV — causa gizamento superficial, descoloração e degradação gradual da matriz

2. Infiltração de umidade — pode plastificar a resina e reduzir a aderência fibra-matriz ao longo do tempo

3. Danos mecânicos — impacto, abrasão e vandalismo podem expor a fibra nua

4. Exposição química — ácidos, solventes e combustíveis podem atacar a matriz de resina

5. Fogo — as matrizes epóxi perdem integridade estrutural acima de 65–80°C (temperatura de transição vítrea, Tg)

O desempenho de um sistema de reforço FRP é determinado pela interação de todos os materiais constituintes — e não apenas pela fibra. A estrutura da ACI 440.2R para materiais constituintes oferece aos engenheiros uma organização clara para especificar, revisar e instalar sistemas FRP:

As resinas devem demonstrar compatibilidade com o substrato de concreto, com a fibra e com o ambiente — ao mesmo tempo que proporcionam a capacidade de preenchimento, a trabalhabilidade e as propriedades mecânicas exigidas pela aplicação.

• As quatro funções da resina (primer, massa, resina de saturação, adesivo) cumprem, cada uma, um propósito estrutural específico na composição do sistema.

• As fibras (carbono, vidro, aramida, basalto) proporcionam resistência e rigidez, com a seleção orientada pela demanda estrutural e pela exposição ambiental.

• Os revestimentos de proteção resguardam o sistema curado contra UV, umidade, danos mecânicos e fogo.

• A qualificação do sistema valida o conjunto compatibilizado — e qualquer substituição de componente anula essa qualificação.
