Análise do reforço e reparação da construção chapa de aço de ligaçãopara Pontes

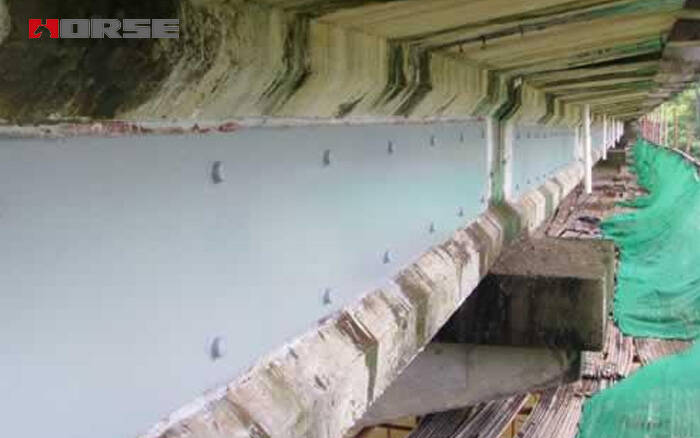

(1) a fim de melhorar a capacidade de flexão da estrutura da ponte, a placa de aço é geralmente ligada à superfície da borda de tração da barra, de modo que a placa de aço e a estrutura original são formadas como um todo. Neste momento, controla-se a resistência ao cisalhamento local do concreto na ligação da placa de aço e do concreto.O projeto de razoável e seguro deve ser controlado antes da deformação do escoamento da placa de aço, e o concreto não aparece falha de cisalhamento.

(2) quando a principal área de tensão de tração da estrutura da ponte é insuficiente, a fim de fortalecer e aumentar a resistência ao cisalhamento da estrutura, a placa de aço pode ser colada no lado da estrutura, e é inclinada verticalmente na direção da fissura de cisalhamento (a inclinação é geralmente de 45o -60o) para suportar a tensão de tração principal.

(3) Quando a placa de aço é utilizada para fortalecer, a placa de aço pode ser considerada como a seção da barra de aço, e a placa de aço é convertida em aço.O componente original suporta a carga constante e a carga viva, e a placa de aço aumentada suporta a parte da carga viva que o componente original não pode suportar.

(4) no projeto estrutural, as placas de aço para reforço podem ser usadas em diferentes formas de acordo com as necessidades reais, mas a espessura da placa de aço deve ser maior do que a espessura calculada.A placa de aço utilizada para a resistência à flexão é tão fina e larga quanto possível, a espessura é geralmente de 4mm-6mm, e a placa de aço fina pode ter elasticidade suficiente para se adaptar à forma da superfície do componente.A espessura da placa de aço utilizada para melhorar a capacidade de cisalhamento deve ser mais espessa, dependendo do projeto.

(5) Quando o comprimento da chapa de aço for concebido, as extremidades da chapa de aço devem ser estendidas para a área de baixa pressão, a fim de reduzir a concentração de tensão na secção de fixação da chapa de aço e evitar a ocorrência de fissuras nas partes das peças ligadas ou a extracção da chapa de aço.

(6) reforçar a ponte através do método de ligação, como garantir a formação da força global da chapa de aço e do componente reforçado é a chave para o sucesso da armadura. Portanto, no projeto da armadura, além do comprimento de ancoragem suficiente da placa de aço, a resistência e durabilidade do adesivo, para evitar a placa no degumming final livre, a extremidade pode ser evitada.É fixado com o parafuso de fixação, ou a placa de aro tipo U, a placa de fixação horizontal e assim por diante, e o parafuso é fixado na placa de aço a uma certa distância para garantir que a força de união entre a placa de aço e o concreto atenda às necessidades da resistência à tração ou ao cisalhamento.
