Vista geral do projecto

A grande chaminé de tijolo de 20t/h caldeira de uma empresa foi construída em 1990, com uma altura de 60m. Toda a estrutura da chaminé é dividida na parte de fundação, a parte de base de concreto de 10m de altura e a parte de tubo de tijolo de 50m de altura.A fundação é uma fundação de concreto independente, com um diâmetro exterior de 8.2m, uma alta de 3.0m, e uma fundação de concreto C15 com uma altura de cerca de 6m da almofada de concreto de entulho.A parte inferior da concha é uma estrutura de concreto armado moldado-em-lugar com uma espessura de parede de 300mm; a parte superior do tubo de tijolo é 2.5% na borda exterior, e dois no revestimento interno e na parede exterior.A parede exterior é MU10 tijolo e M7.5 peças de alvenaria mistas.A espessura de cada seção é de 10m a 30m seção 90mm, 30m a 50m seção 370mm, 50m a 60m seção 240mm.O reforço é adicionado na costura de cinza horizontal da alvenaria.A barra de aço é criptografada dentro do intervalo de cada seção de cada seção, e a distância é de dois tijolos de couro.O forro é MU7.5 tijolos, 1: 1: 4 alvenaria mista de argamassa, a espessura é de 120 mm.

Detecção de fissuras e análise de causas

O corpo da chaminé é seriamente rachado, e as rachaduras são principalmente rachaduras verticais, totalmente dois.No sul do barril, desenvolve-se verticalmente até 12m na altura de 20m.A largura da fenda no início é de cerca de 12mm.A largura está no lado direito da plataforma de escalada no lado direito do meio do barril, e a largura é de cerca de 16mm.A rachadura é terminada cerca de 4m acima da plataforma de descanso da escada de escalada.O outro está no lado noroeste do cilindro, a fissura começa em 15m, o comprimento é de cerca de 3M, e a largura máxima de fissura é de cerca de 9mm.As duas fendas estendem-se para o interior da alvenaria, e os tijolos quebram.

Após investigação e análise, as fissuras não são formadas em pouco tempo, e são susceptíveis de se desenvolver a uma certa velocidade.As principais causas das rachaduras na chaminé são:

• Influência da mudança de temperatura

• Efeito de dano causado pelos danos causados pelo revestimento da chaminé

• Efeito da corrosão dos gases de combustão

Regime de reforço

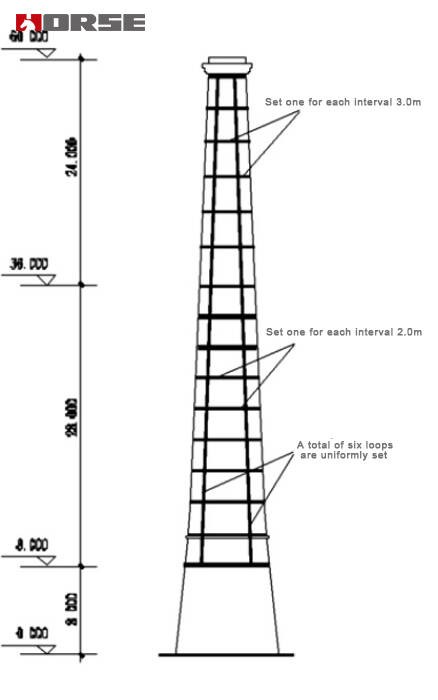

Considerando o comprimento de fissura da chaminé por 20m, as rachaduras da estrutura da alvenaria da chaminé são tratadas com costuras de argamassa epóxi primeiro, e depois com 250mm de largura tecido de fibra de carbonoé fixada verticalmente ao longo da base de concreto do topo para o fundo (alto 8m), e um total de 6 folhas de fibra de carbono longitudinais são separadas de acordo com a direção do anel.A partir da parte inferior da fissura e da elevação 12M, um anel de 250mm de largura de tecido de fibra de carbono é colado a cada 2.0m (distância central), grudando no topo da chaminé.

Assuntos que precisam de atenção

1) a alvenaria de tijolo que cola o tecido de fibra de carbono é diferente do material de base de concreto.A argamassa na costura de cinzas deve ser retirada e limpa com ar comprimido e acetona, e então as argamassas de cinzas são preenchidas com a argamassa reparadora. Depois que a argamassa é solidificada, o tecido de fibra de carbono pode ser construído.

2) o uso de tecido de fibra de carbono deve evitar dobrar, e é proibido danificar o tecido de fibra de carbono.

3) considerando a falha de decapagem e real efeito de reforço da superfície do pano de fibra de carbono e os componentes reforçados e o real efeito de reforço, o número de camadas de ligação do pano de fibra de carbono na mesma seção não deve exceder 3 camadas, e o comprimento de volta do pano de fibra de carbono ao longo da direção da fibra não deve ser inferior a 200mm.

4) as matérias-primas da resina devem ser seladas e armazenadas longe da fonte de água para evitar exposição direta à luz solar.

5) em seguida, a cola é distribuída, deve ser implantado no local, e deve ser ventilado longe da fonte de fogo.

6) o pessoal de construção no local deve tomar medidas de proteção trabalhista correspondentes de acordo com o uso de materiais resinosos.

Análise do efeito

Neste projeto, as fissuras são tratadas primeiramente por gruting e vedação, de modo a restaurar a integridade da alvenaria rachada, e depois reforçar o tratamento com tecido de fibra de carbono. Após o fortalecimento, tem sido utilizado há mais de um ano, e não foram encontradas novas fissuras, e o controle das fissuras tem sido satisfatório. Mostra que o método de reforço de fibra de carbono é viável.
