Concepção e fabrico de espécimes

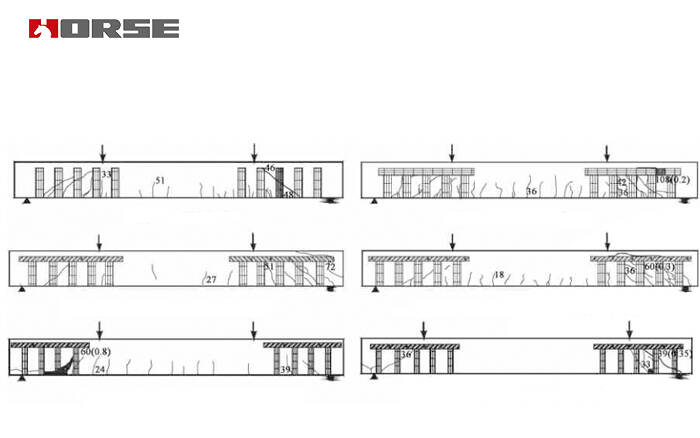

4 grupos de 12 vigas de concreto de baixa resistência foram projetados e fabricados em lotes. Considerando a influência da laje de assoalho e a operação de construção conveniente, adota-se um esquema de reforço de tecido em forma de fibra de carbono ligado externamente ao formato U, e a tira é cortada na posição de 50mm do topo da viga. Os primeiros grupos de espécimes foram colados com a mesma quantidade de tira de pano em forma de U para mudar a forma de ancoragem da extremidade de pano em forma de U.Mantendo o espaçamento entre tiras inalteradas, os segundo grupos de espécimes foram tratados com 2 tiras de pano como medidas adicionais de ancoragem. Terceiros grupos de corpos de prova foram montados com camadas de aço e parafusos para alterar a largura do pano em forma de U. Os quatro grupos de espécimes alteram a resistência do concreto.A fim de estudar o efeito do folhas compostas de fibra de carbonona resistência ao cisalhamento dos corpos de prova, os 12 corpos de prova são vigas retangulares sem reforço abdominal, e o fundo da viga é combinado com 2 18 barras longitudinais, e o tamanho da amostra é 2600 * 150 x 300.

Dispositivo de ensaio

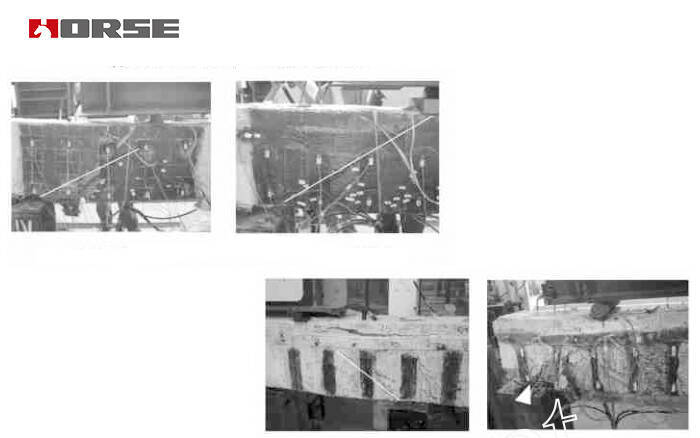

O carregamento vertical simétrico de dois pontos é realizado em um topo de viga de concreto através de um macaco hidráulico de 200kN e feixe de carga. Cada espécime é aplicado incrementalmente de acordo com o incremento de 2kN por nível. Quando o deslocamento vertical do vão da viga é subitamente aumentado ou a largura máxima da fissura inclinada da extremidade da viga é próxima de 01 3mm, enquanto os dados são coletados continuamente, a deformação continua a aumentar lentamente até que o espécime seja destruído.

Resumo

1)

A resistência ao cisalhamento de vigas de concreto de baixa resistência pode obviamente ser melhorada por adicionar largura suficiente de fita e tira de pressão em forma de fibra de carbono em U, e o descascamento é o principal fator que afeta o efeito da armadura de cisalhamento.

2)

A contribuição da armadura para a capacidade de rolamento de cisalhamento da viga é determinada principalmente pela força de tração transmitida pelo tecido de fibra na premissa de que a resistência do concreto e o tamanho da seção garantem que a viga de baixa resistência não tenha falha baroclínica.A análise da mecânica da fratura mostra que, se o comprimento da fibra for curto, a força de tração será determinada pelo produto da área de pasta e pela resistência à tração do concreto.Se o comprimento da fibra for suficiente, a força de tração será determinada pelo produto da largura do material, o comprimento de união efetivo e o produto da resistência à tração do concreto.

3)

Considerando o efeito da tensão efetiva da barra de fibra e a força de tração adicional da barra, propõe-se a fórmula da capacidade de rolamento de cisalhamento da viga reforçada reforçada pela barra em forma de U perpendicular ao eixo da viga.O valor calculado está em boa concordância com o valor experimental do espécime final de falha de casca e ligeiramente abaixo do valor experimental.A fórmula pode ser utilizada para o dimensionamento de reforço de cisalhamento de vigas de concreto de baixa resistência.

4)

Como a resistência do concreto do feixe de ensaio é inferior a 12MPa, a constante de energia de fratura é 012.A fórmula de projeto é limitada apenas para determinar a capacidade de cisalhamento da viga de concreto de baixa resistência em U. Ainda não foi estudado se os resultados podem ser utilizados no delineamento da armadura de cisalhamento das vigas de concreto de resistência ordinária.
