Método de reforço estrutural para viga, coluna, laje

Métodos comuns de fortalecimento estrutural para viga, coluna, laje: placa de aço colado, materiais compostos FRP colados, ancoragem pós-instalado, seção ampliada.

Reforço da laje


Chapa de fundição em local

Chapa pré-fabricada

 Placa de aço de fixação + parafuso de âncora d10

polímero reforçado com fibra de carbonoCompósitos FRP

Nova laje fundida

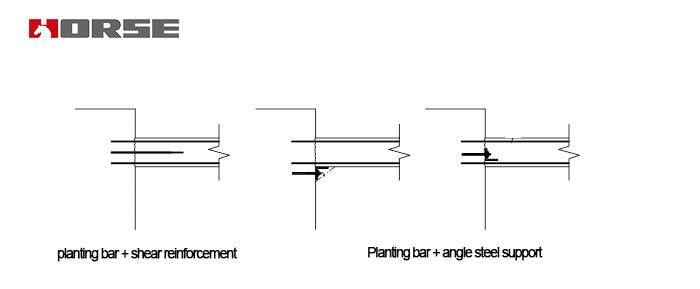

Post instalado ancoragem comArgamassa injetável+ apoio de aço angular, barra de plantio + armadura de cisalhamento


Argamassa injetável

New cast-in-place slab strengthening

Reforço da coluna

Capacidade insuficiente de suporte da coluna sob pressão normal

Aumentar a secção, reforço principal e estribos.

Método húmido de aço ligado externamente: infusão de adesivo epóxi modificado + revestimento protetor (pescoço de argamassa de cimento)

Ligação contínua de fibras de carbono ao longo do comprimento total do solo (cirrilha circunferencial)

Capacidade insuficiente de rolamento de seção inclinada sob compressão de coluna

Fortalecimento da CFRP, a direção da fibra deve ser perpendicular ao eixo longitudinal do pilar.

Capacidade insuficiente de rolamento sob grande compressão excêntrica

Fortalecimento da CFRP, a direção da fibra está alinhada com o eixo longitudinal da coluna.

Dutilidade da coluna insuficiente fortalecimento sísmico

O fortalecimento da CFRP, a união circular e o material composto de fibra de união formam a circunferência circunferencial como o estribo adicional.

Reforço normal de secção (torre de água, reservatório de água e estrutura fechada) de barras de tração

O compósito de fibra é ligado externamente à superfície de concreto da peça de tração, e a direção da fibra é consistente com a direção de tração.
A placa de aço exterior está na superfície de concreto da peça de tração, e a direção da placa de aço é consistente com a direção da barra de aço puxada.

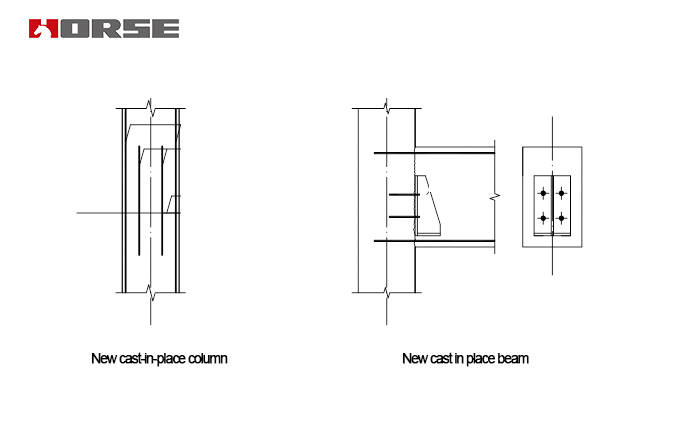

Nova coluna embutida

Reforço principal da barra de aço de plantio + armadura de cisalhamento + estribos.


Column beam strengthening

Reforço do feixe

Capacidade de rolamento insuficiente do momento da viga

1. ampliando a seção transversal para formar a viga composta, plantando o reforço principal e o estribo

2. Aço ligado externamente

3.Compósitos FRP de ligação

4. placa de aço colada

Capacidade insuficiente de rolamento do momento fletor negativo no final da viga

 5.Compósitos FRP de ligação

6. placa de aço colada

7. gruting a extremidade da viga com axila, adicionando as barras axilares inclinadas e estribo

Capacidade insuficiente do rolamento de cisalhamento da extremidade do feixe e seção oblíqua

8.Aro composto FRP de ligação

9. placa de aço vara aro

10. adicionar corbel de aço

11. reforço de cisalhamento adicional

Juntar vigas de betão

12. plantação de barras de aço com reforço principal positivo e negativo, e Liang Duan montagem de aço corbel.


Fortalecimento sísmico


Dutilite insuficiente da coluna

O material compósito de fibra ligado circularmente constitui um feixe circunferencial, como um estribo adicional

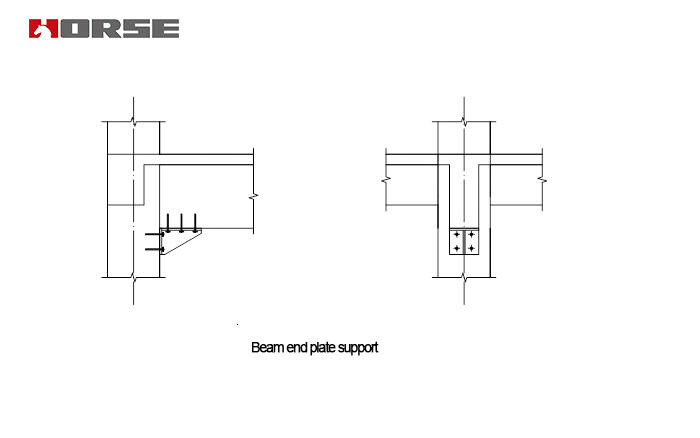

Juntas de molduras melhoram as medidas de construção sísmica Suporte de placa de ponta de feixe

Beam end plate support
