Visão Geral do Projeto

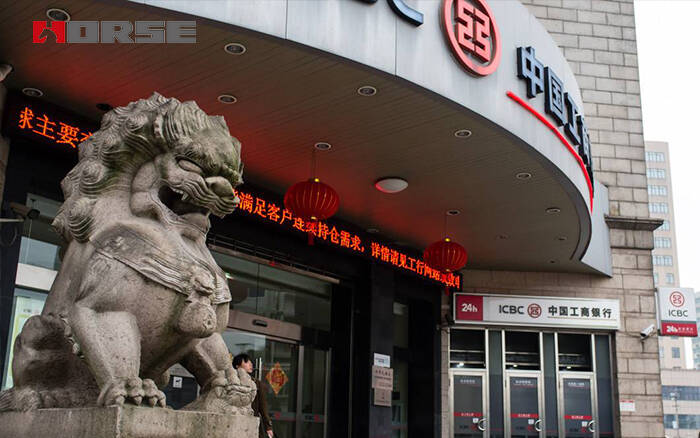

Industrial and Commercial Bank of China Changzhou Branch Archives South Building renovação área de construção de projeto de 2438m2, de cinco andares de construção de ensino em um armazém de arquivos, devido ao uso de mudanças funcionais ea melhoria de reequipamento sísmico, Jiangsu Construction Engineering Design e Research Institute Co., Ltd.o cálculo da reconstrução, o ensino original da parte de construção da viga de moldura não pode atender aos requisitos das especificações de projeto estrutural após a transformação, parte da viga de moldura deve ser reforçada. Dois métodos de reforço: armadura de chapa de aço colada, reforço com fibra de carbono.

Material de reforço estrutural

O projeto selecionou materiais compósitos FRP da Shanghai Horse Construction Co., Ltd  Tecido de fibra de carbono unidirecional (alta resistência I), 12K, peso padrão 300g / m2, espessura 0.167mm, valor padrão de resistência à tração ≥ 3400MPa, módulo elástico ≥ 240000MPa, alongamento ≥ 1.7%.Adesivo estrutural de fibra de carbono para colagem de tecido de fibra de carbono,A grau, resistência à tração ≥ 40MPa, módulo de tração de elasticidade ≥ 2500MPa, aço - Valor padrão de resistência à tração de aço ≥ 14MPa, resistência à união positiva com concreto ≥ 2.5MPa, resistência ao envelhecimento do calor húmido (percentagem de aço com resistência ao cisalhamento reduzida ≤ 10%), impacto e resistência à casca (comprimento médio de desfiação) ≤20mm.

Inspeção da Qualidade da Construção

1 Inspeção Visual

1.1 A inspeção visual do pano de fibra de carbono imediatamente após a pasta, não necessitando de lacunas, falta de área plástica e dobras.

1.2 A presença de lacunas ou falta de área de plástico deve ser adicionada cola de fibra de carbono, a existência de tecido de fibra de carbono enrugado deve ser removido após re-afiliado.

2 Teste de Martelo de Metal

2.1 A qualidade da ligação entre o tecido de fibra de carbono e o concreto O martelo de metal pode ser usado para testar se a parte de reforço do tecido de fibra de carbono é oca e a taxa de oco não deve ser superior a 5%.

2.2 Uma única área oca não superior a 10000mm2, a injecção pode ser utilizada para preencher a reparação plástica, ≥ 10000mm2 deve ser cortada e reparada, a direcção de força de cada extremidade do colo comprimento ≥ 200mm, mais de 3 camadas de ≥ 300mm, direção não-força é ≥ 100mm.

3 Teste de Desenho no Site

Desenho de locais indicadores qualificados: a resistência do concreto de base C15 ~ C20 é ≥ 1.5MPa, resistência ao betão de base ≥ C45 ≥ 2.5MPa, resistência do concreto de base entre a interpolação linear C20 ~ C45 para determinar os indicadores de passagem, e deve destruição coesa do concreto.Se não for qualificado, deve ser removido para re-afiliado, e verificar novamente a aceitação.
