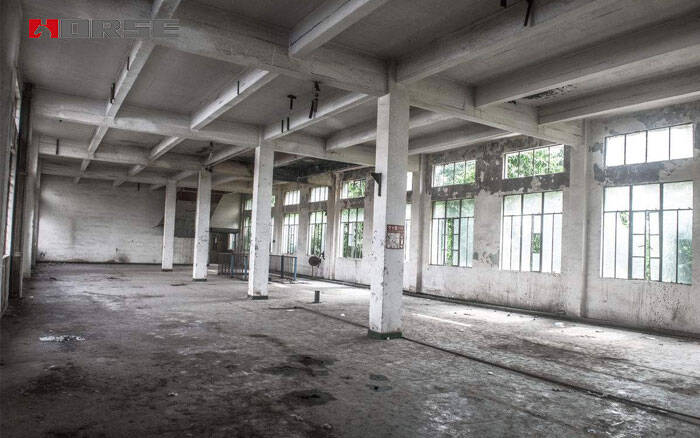

Como a infraestrutura de produção, a maioria dos edifícios de fábrica construídos nos primeiros dias da fundação da República Popular da China entraram em um período de envelhecimento, prejudicando seriamente o progresso da produção, limitando o desenvolvimento da produção, devido ao alto custo da demolição e construção de fábricas, esses edifícios antigos da fábrica ainda estão em uso.Mas a maioria dos workshops tem problemas de segurança, como queda maciça de concreto.De acordo com as estatísticas, a reconstrução pode economizar 40% do que o novo edifício, encurtar o período de construção em cerca de 50%, e recuperar o investimento 3-4 vezes mais rápido do que o novo edifício.A fim de manter a produção normal e poupar recursos, e promover o rápido desenvolvimento da economia nacional, reforço estruturalda antiga usina industrial tem se tornado cada vez mais um hotspot de pesquisa na sociedade civil.

1 Principais problemas de segurança existentes nas antigas instalações industriais

Após investigação e consulta de literatura relevante, verifica-se que os principais problemas de segurança nos edifícios antigos da fábrica são:

(1) Na concepção, deve ser dada atenção à poupança, com menos capacidade de rolamento e menor fator de segurança estrutural.

(2) Devido à limitação das condições de construção naquele momento, a resistência do concreto derramado muitas vezes não pode atingir a resistência do projeto, ou a discrição da resistência é grande, o que faz com que o fator de segurança estrutural ainda mais reduzir;

(3) Durante o uso a longo prazo de barras de concreto, devido ao sério intemperismo e danos, a área de seção transversal efetiva dos elementos diminui, as barras e a corrosão da armadura, e, em última análise, a capacidade de rolamento dos membros diminui.

(4) A corrosão de barras e conectores estruturais de aço afeta seriamente a capacidade de rolamento da estrutura.

(5) No decurso da utilização, a carga real relativa às mudanças de carga de projecto (como aumentos de peso de elevação da grua), resultando em capacidade de rolamento estrutural não pode satisfazer os requisitos;

(6) o intemperismo dos telhados de concreto é grave, resultando na queda de barras expostas e blocos de concreto.

(7) A capacidade de suporte da fundação não satisfaz os requisitos, fazendo com que a fundação afunda e o edifício a rachar.

(8) Devido à tensão térmica, as paredes de retenção são rachadas.

(9) Como a secção do feixe de aço do guindaste é demasiado pequena, irá causar uma vibração excessiva quando o guindaste estiver a funcionar, o que afectará o uso normal do guindaste.

2. características da antiga transformação industrial da planta

Após investigação, verifica-se que as características dos edifícios industriais antigos são as seguintes:

2.1 o período de construção é curto.A duração do reforço para edifícios de fábrica antigos é estritamente limitada. Geralmente, as oficinas que requerem grandes modificações são de alto valor de produção e muitas tarefas de produção.A maioria das oficinas antigas não pode ser interrompida produção, ou seja, eles precisam ser reforçados durante a produção. Mesmo que a produção possa ser interrompida, o tempo é muito curto, assim quanto mais curto o tempo de reforço e reconstrução for, melhor.

2.2 design e construção é difícil.A planta original tem equipamento antigo, oleodutos antigos, guindastes e outras instalações, reforço e transformação, muitos equipamentos não podem se mover, espaço de trabalho limitado, a maioria dos casos só pode confiar em pequenas máquinas de construção. Requisitos de segurança elevados, muitos equipamentos são muito valiosos e precisos, atenção ao fogo e objetos caindo. Portanto, antes do projeto e construção, é necessário ir fundo no local muitas vezes para observar cuidadosamente os registros, e formular um programa prático de projeto e construção.

2.3 verificar a estrutura original antes de fortalecer. Quando o edifício da fábrica é usado por um longo tempo, o concreto será carbonizado, a treliça de telhado de aço e armadura será corroído, ea protensão de concreto protendido cairá, o que pode levar à estrutura original e componentes podem ser inseguros. Portanto, é necessário testar antes do projeto, e os dados de teste são as informações básicas para o fortalecimento e transformação.

2.4 reforço e renovação de acordo com o novo código.O código deve ser revisto uma vez por alguns anos.O novo código é mais rigoroso, mais seguro e mais abrangente.O novo código deve ser implementado quando o antigo edifício de fábrica é reforçado e renovado.

3 Projeto & nbsp;

3.1 A oficina de bobinas da Xiangtan Electric Machinery Factory foi construída em 1971, com uma extensão de 18 metros, um comprimento de 84 metros e uma distância de 6 metros..O guindaste original da oficina é de 15 toneladas, e a capacidade de elevação do guindaste é de 30 toneladas. Após os testes estruturais no local da fundação, coluna, sistema de telhado, parede e assim por diante, os resultados da avaliação mostram que o projeto deve ser reforçado.

3.2 De acordo com os resultados dos testes do local e os desenhos de construção da oficina original, o software de projeto estrutural PKPM2010 é utilizado para verificar a estrutura da oficina. Os resultados são os seguintes:

(1) A armadura das colunas superior e inferior das colunas Concreto Bent não pode atender aos requisitos de capacidade de rolamento, e o arranjo de armadura longitudinal e estribo não atende aos requisitos do código.

(2) O tamanho da seção e o reforço do suporte não podem atender aos requisitos de projeto da especificação atual.

(3) Como o peso de elevação do guindaste aumentou de 15 toneladas para 30 toneladas, a viga de aço e a fundação de concreto não podem atender aos requisitos de capacidade de rolamento.

3.3 Tendo em conta os resultados da avaliação do ensaio e da fiabilidade acima referidos, o esquema de reforço e reconstrução do edifício da fábrica é formulado da seguinte forma:

(1) Reforço da fundação. À medida que a tonelagem da grua aumenta e a carga aumenta, é necessário reforçar a fundação de concreto.

(2) A capacidade de rolamento de colunas dobradas não satisfaz os requisitos. Coluna parcial aparece o fenômeno de reforço local exposto, e as colunas são reforçadas por aço envolto.

(3) Reforço do regime de viga de aço para guindastes.Na flange superior da viga de guindaste original, placas de aço de 8mm de espessura são coladas com adesivo estrutural e conectadas com parafusos de alta resistência.A fim de melhorar a resistência e rigidez do feixe de guindaste, o feixe em forma de I é adicionado à flange inferior do feixe de guindaste para ampliar a seção do feixe de guindaste.

(4) Esquema de reforço do tecto.Fio de aço de telhado exposto ao ar, corrosão de aço, de acordo com a situação de corrosão, sobre o acorde e teia cuidadosamente limpar poeira e ferrugem flutuante, escovar uma pintura à prova de ferrugem, e, em seguida, escovar.Para o acorde inferior cuidadosamente limpando poeira e ferrugem flutuante, soldar dois aços ângulo L80X5 para reforço, escovar uma tinta anti-ferrugem, e depois dois topcoat, enquanto aumentando o suporte vertical e horizontal do telhado;

(5) Esquema de reforço do tecto. Limpe as rachaduras e remova o concreto e escumalha da superfície danificada. Reparar o telhado com argamassa polimérica.O telhado é reforçado com CFRP bidirecional.O CFRP bidirecional é feito de 200g/m2 Tecido de fibra de carbono unidirecional. Placa longitudinal costela e costela transversal são reforçadas por placa de aço de 3mm de espessura.
