Conteúdo principal da concepção do reforço

O projeto de reforço e retromontagem do edifício inclui o cálculo de verificação da capacidade de rolamento e deformação dos membros reforçados, o processamento dos membros e o desenho dos desenhos de construção, e a orientação do processo de construção.

No cálculo da capacidade de rolamento, deve ser dada especial atenção à sinergia entre a nova parte e o membro estrutural original.De um modo geral, a tensão da nova parte está atrás da tensão da estrutura original. Ao tratarmos da estrutura da estrutura reforçada, não devemos apenas satisfazer os requisitos estruturais do próprio novo membro, mas também considerar a sua ligação com o membro estrutural original.A construção de reforço é mais complicada do que a nova construção normal, a principal razão é que a estrutura original não é totalmente compreendida, por isso o projeto de orientação de construção de reforço é particularmente importante.

Importância da selecção do regime de reforço

É muito importante escolher o esquema de reforço e transformação dos edifícios existentes.O esquema de reforço e transformação não só afeta o investimento de fundos, mas também afeta a qualidade do reforço.Por exemplo, não é aconselhável adicionar armadura longitudinal a um membro com fissuras excessivas e capacidade de rolamento suficiente, pois o aumento da armadura longitudinal não reduzirá as fissuras existentes.O método eficaz é a aplicação de reforço protendido, ou suporte protendido adicional, ou a alteração do sistema de força.Por exemplo, quando a capacidade de rolamento de barras estruturais é suficiente, mas a rigidez é insuficiente, é preferível aumentar o tamanho da seção de barras estruturais viga-labo para melhorar sua rigidez.Por exemplo, se a capacidade de rolamento dos elementos estruturais for insuficiente e o reforço real tiver atingido a barra, não desempenhará um papel de reforço se a armadura ou placa de aço ainda for adicionada na zona de tensão. Portanto, o esquema de reforço razoável deve ser um bom efeito de reforço, menor impacto no uso da função, tecnologia confiável, construção simples, econômica e razoável, sem afetar a aparência.

Placa de aço e revestimentos de aço ligados externamente

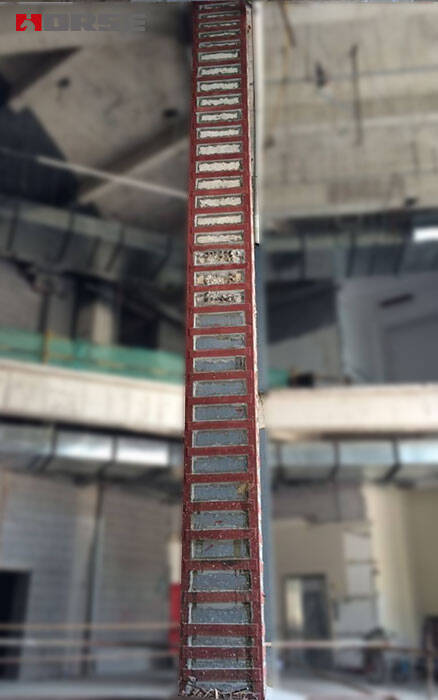

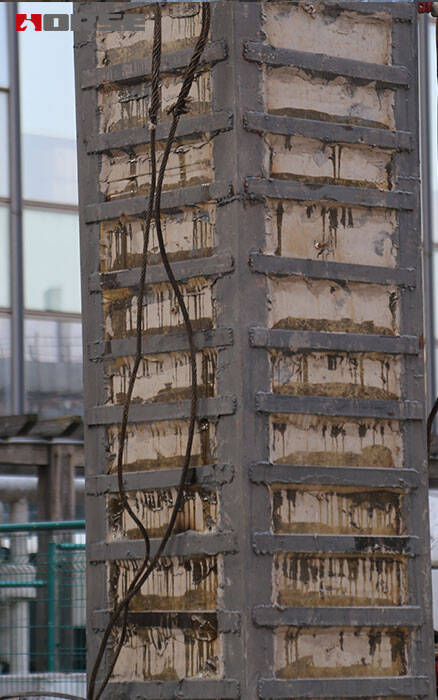

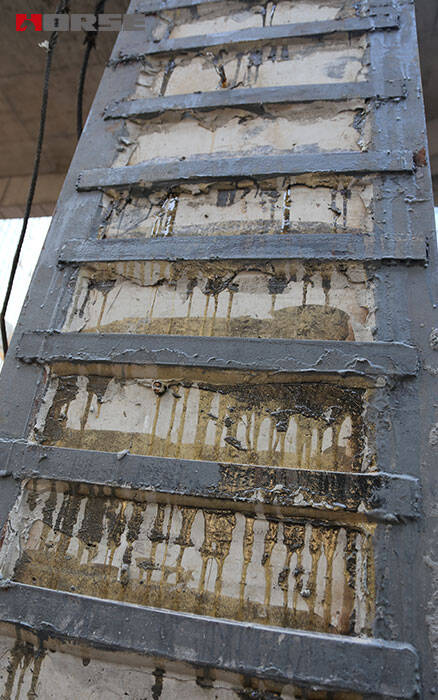

O método de armadura de revestimento de aço ou chapa de aço é uma espécie de armadura de aço em torno de vigas e colunas de concreto armado. Geralmente, o aço angular é definido ao longo do comprimento dos membros ou uma certa seção nos quatro cantos da seção, e o aço angular é conectado em um todo por placa de aro ou aro de parafuso.Este método de reforço pode melhorar muito a capacidade de suporte do membro original com base no aumento do tamanho da seção de poucos membros.

1. problemas que devem ser prestado atenção na concepção de revestimentos de aço

(1) Modificado adesivos de ligação de chapa de aço epóxi devem ser utilizados para derramar em barras estruturais de concreto comercial quando for fortalecida com aço perfilado ou enrolado externamente.

(2) Ao calcular, é necessário considerar a influência do aço de secção sobre os membros.O novo coeficiente de utilização da resistência do aço alfa a (alfa a = 1.0 em desenho assísmico e alfa A = 0.9 em código de projeto para o fortalecimento de estruturas comerciais de concreto) é adicionado à fórmula de cálculo. Devemos prestar-lhe especial atenção ao calcular.

(3) Quando as vigas são reforçadas com aço perfilado ligado externamente, o aço angular deve ser fixado às posições reforçadas, ou aos cantos do fundo das vigas, ou ao topo das vigas, mas os aros devem ser instalados. Quando houver um piso, a placa de aro em forma de U ou o seu parafuso adicional devem passar pelo chão, soldados com placa de aço tira adicional ou incorporados no chão após a âncora de cola.

(4) Ao fortalecer a coluna, a extremidade inferior do aço angular deve ser ancorada na fundação; o meio deve passar pelo chão, e a extremidade superior deve estender-se para o piso superior ou o fundo do telhado.

2. problemas a serem observados na construção de revestimentos de aço

(1) Deve ser dada atenção ao tratamento superficial de betão comercial e chapas de aço.Para as superfícies de união de componentes de concreto comercial antigos e sujos, um pincel duro deve ser usado para manchar o detergente, limpar a superfície após a remoção da sujeira, lavar com água limpa, e moer a superfície de ligação para remover a camada de superfície do agregado grosso, e remover a poeira.Para a melhor superfície de concreto comercial, a superfície de ligação é moída diretamente para remover a superfície de 1-2 mm, torná-lo liso, remover poeira, e limpar a superfície com acetona.Para a superfície da placa de aço deve escolher uma placa de aço mais recente, a superfície da placa de aço usando pano abrasivo ou moagem de roda para moagem, de modo que a placa de aço aparece brilho metálico, moagem deve prestar atenção à moagem das linhas deve ser perpendicular à direção da força, e, em seguida, limpar com acetona.Se a superfície da estrutura estiver relativamente molhada, é necessário secar manualmente. Quanto maior a rugosidade, melhor a textura de moagem deve ser perpendicular à direção de tensão da placa de aço.

(2) A selecção dos adesivos deve obedecer aos requisitos de concepção, seleccionar cuidadosamente produtos de alta qualidade com elevada visibilidade, proibir estritamente a utilização de produtos não qualificados.O adesivo estrutural no processo de mistura deve evitar a água da chuva e outras impurezas no recipiente e assegurar que a mistura na mesma direcção na mistura, os recipientes não devem conter óleo e outras impurezas.

(3) O adesivo seleccionado deve ser preparado rigorosamente de acordo com a proporção indicada nas instruções, especialmente a quantidade de agente de cura.O adesivo preparado deve ser uniforme, completo e compacto na gama da superfície adesiva. Quando a área de ligação é grande, os furos de escape devem ser reservados na placa de aço para evitar bolhas e vazios entre a placa de aço e a estrutura de concreto comercial.

(4) A protecção dos produtos acabados deve ser reforçada após a conclusão da construção da colagem e não deve haver qualquer perturbação da chapa de aço e do seu apoio durante a fase de cura do adesivo.

(5) O sistema composto por jack, placa de apoio e poste Jack é adequado para fixação de compressão durante a armadura, que pode não só produzir maior pressão, mas também descarregar a carga de alguns elementos de armadura, de modo que a placa de aço pós-bounded eo membro original pode suportar a força simultaneamente, eo efeito de armadura é melhor.

(6) Ao reforçar os elementos de betão comercial, deve aplicar-se na superfície do aço perfilado a argamassa de cimento de alta resistência com uma espessura não inferior a 25 mm, como camada protectora, e podem ser utilizados outros materiais decorativos com propriedades anti-corrosão e à prova de fogo para proteger o aço perfilado.
