Método de reforço do feixe de betão:

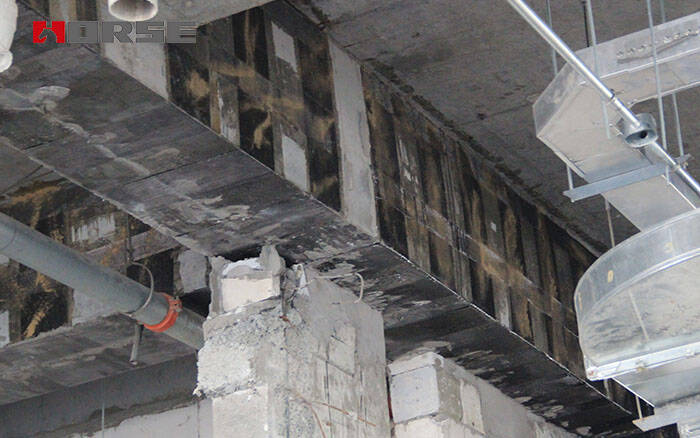

1. ligado externamente fibra de carbono

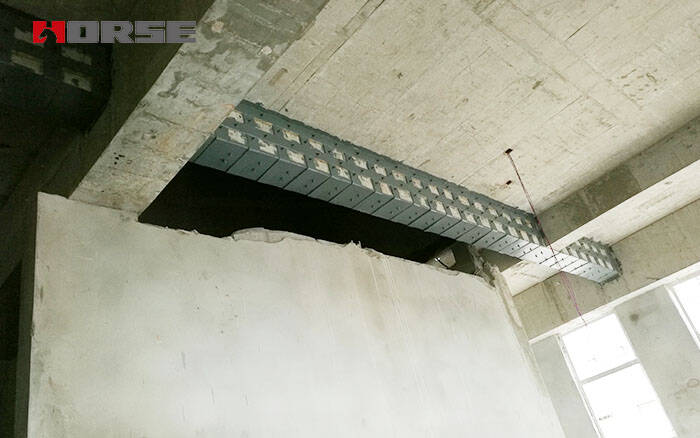

2. placa de aço epóxi ligado

O mesmo de FRP reforço composto e aço placa de ligação

Geralmente aplicável a barras de flexão reforçadas, reforçadas por barras de tensão. Uma vez que ambos são colados à superfície do concreto com um adesivo, e a resistência de união de depende principalmente do concreto, de modo que o nível de resistência do concreto armado não deve ser inferior a C15, a seção da resistência à tração não deve ser inferior a 1.5MPa. Ao mesmo tempo. Não deve ser superior à temperatura ambiente de 60 °C, a humidade relativa não deve exceder 70%, o ambiente circundante sem produtos químicos corrosivos.Na armadura estrutural, é possível melhorar a segurança, adequação e durabilidade das estruturas de concreto através de uma combinação de técnicas como revestimento de aço, rebarbas de plantio, reparo de fissuras de concreto e vedação de superfícies de concreto.

A diferença de reforço composto FRP e de ligação de chapa de aço

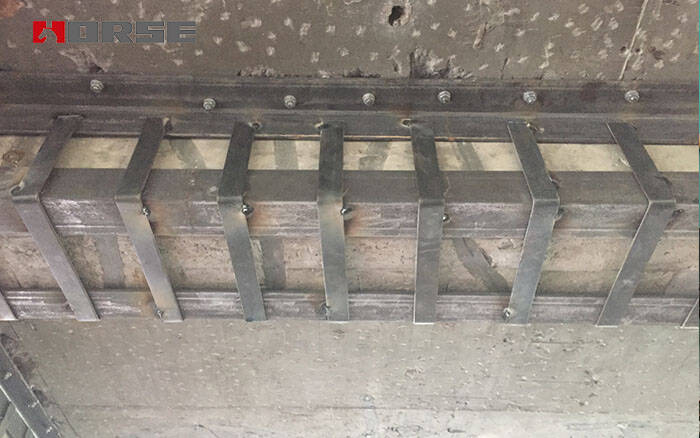

O método da chapa de aço de ligação para compressão e reforço de componentes com maior potência, devem ser adicionadas medidas adicionais de ancoragem; por exemplo, devem ser fornecidos dois parafusos de plantação ou através de vigas para cada 100 mm, e as placas de ancoragem devem ser utilizadas para puxar parafusos. Placa de aço pode ser soldada âncora, mas também ancoragem, de modo que o método âncora é mais flexível do que a fibra de carbono.

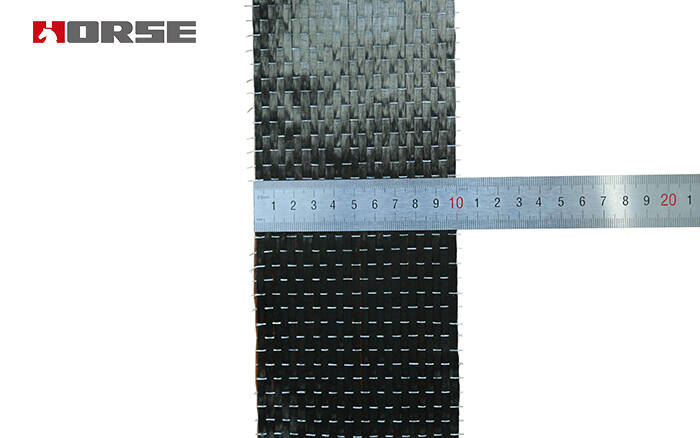

Fibra de carbono é geralmente apenas através do adesivo, a camada de fibra de carbono é geralmente limitada a 5 camadas.

Portanto, no caso de necessidade de aumentar muito a capacidade de rolamento, a placa de aço de ligação é melhor do que o método de fortalecimento de fibra de carbono.

Placa de aço de vara pode ser aplicada às partes de pressão do feixe, mas fibra de carbono não pode.Por exemplo, a estrutura do quadro da viga de borda, a placa de borda para suportar o momento negativo, a zona de pressão pode ser reforçada em aço. Quando a razão de armadura da zona de tensão é relativamente alta, se a zona de armadura é ainda mais aumentada na zona de tensão, ela pode se tornar um feixe de super-reforço. Quando o concreto na zona de compressão está danificado ou outros defeitos não são convenientes para reforçar a zona de tensão, o método de fibra de carbono não pode substituir o método de aço pegajoso.

A fibra de carbono em comparação com a plataforma de aço pertence ao material inerte, não a ferrugem, nem suscetível à corrosão de meios nocivos, sem maitância, pode ser utilizada em ambientes com umidade relativa acima de 70%.

Após a união da placa de aço, é necessário realizar a proteção superficial necessária, como a adição de argamassa epóxi ou camada protetora de argamassa de cimento, o grau de corrosão do aço é mais difícil de estimar, reduzindo a confiabilidade dos componentes, um aumento dos custos de manutenção após a armadura.

Ao mesmo tempo, a fim de facilitar a pressurização da chapa de aço durante o processo de construção e impedir que a tira de aço descasque, a fixação do parafuso deve ser feita para o método de fixação de aço, que inevitavelmente causa alguns danos à estrutura original. Portanto, o método de colagem de chapa de aço geralmente não é adequado para reforçar com maior densidade de armadura de estrutura reforçada.
