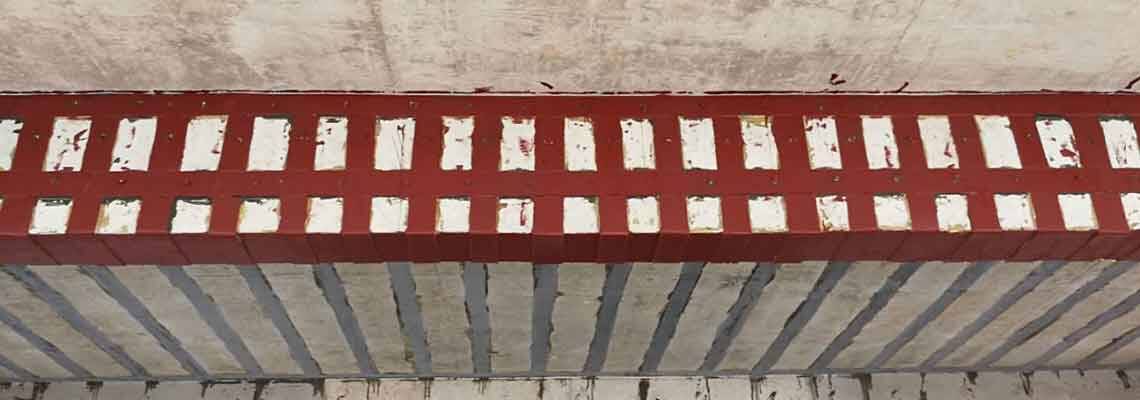

Reforço de chapa de aço ligado método é um tipo de método de reforço, que utiliza adesivo estrutural de construção de alta resistência para ligar a placa de aço à superfície do componente, de modo a melhorar a capacidade de rolamento do componente.

Este método foi iniciado em 1967.Fleming e King, estudiosos sul-africanos, realizaram um experimento para reforçar vigas de concreto com chapas de aço ligadas externas em vez de barras de aço.No experimento, as placas de aço foram coladas ao lado de tração do fundo das vigas de concreto, o que provou a viabilidade desse método de armadura.

Durante a década seguinte, estudiosos em casa e no exterior fizeram muitas pesquisas experimentais, análises teóricas e práticas de engenharia.O método de armadura de chapa de aço colada tem se amadurecido gradativamente, e tem sido amplamente utilizado em projetos de armadura de concreto flexural, compressão excêntrica, armadura de membro de tensão.

Características do método de reforço com chapas de aço coladas

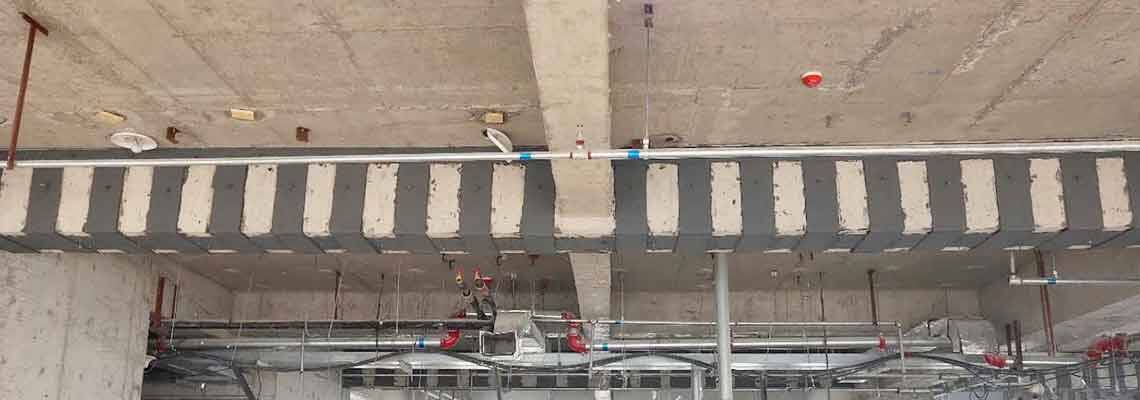

O princípio do método de colagem de armadura de chapa de aço é usar adesivo para ligar a placa de aço à superfície do componente original, de modo que a placa de aço e a estrutura original formam um novo sistema de rolamento, a placa de aço participa da força, de modo a alcançar o propósito de reforçar a estrutura de concreto.O método de reforço de chapa de aço ligado externo tem as seguintes características notáveis:

1. Construção rápida e curto período de construção.A velocidade de construção deste método de reforço é rápida.Da limpeza, nivelamento, chapa de aço colada à solidificação de pressão, leva apenas 1-2 dias, o que pode economizar muito tempo de construção e obter benefícios econômicos notáveis.

2. Tem bom desempenho mecânico geral.Em geral, a resistência de união dos adesivos é maior do que a resistência à tração do concreto, que pode fazer com que a placa de aço e os componentes originais formam um bom todo.

3.Alta taxa de utilização e baixo consumo de aço.

4.O pequeno espaço ocupado pela chapa de aço colada dificilmente aumenta o tamanho e o peso da seção transversal dos membros fortalecidos, e tem pouco efeito sobre a folga de uso e a forma do edifício, e dificilmente afeta o aparecimento dos membros.

Âmbito de aplicação do método de reforço da chapa de aço ligado

De acordo com o princípio e as características de tensão dos elementos de concreto reforçados com chapas de aço coladas, esse método de fortalecimento tem seu escopo de aplicação.

1.É adequado para armaduras de barras de flexão de concreto armado, excêntricas de compressão ou tensão, mas não de barras de concreto simples, incluindo aquelas com relação de armadura inferior a 0.2% em um lado da armadura longitudinal.

2. Como a placa de aço é aderida à superfície do concreto, a resistência do componente de armadura é muito importante para todo o sistema de armadura. Portanto, em geral, a resistência medida do concreto das barras reforçadas não deve ser inferior a C15, e a resistência de união entre a chapa de aço e o concreto não deve ser inferior a 1.5 N/mm2.

3. Devido às características de suavização dos adesivos no sistema de reforço da placa de aço após exceder a temperatura de transição do vidro, o desempenho dos adesivos é muito reduzido, de modo que o uso dos adesivos deve cumprir o limite de temperatura fornecido pelo fornecedor. Atualmente, a temperatura de transição vítrea dos adesivos estruturais de construção comercial é de cerca de 60-82 C. Considerando que a temperatura das estruturas comuns de concreto é inferior a 60 C, a temperatura ambiente do uso a longo prazo de estruturas de concreto reforçadas com placas de aço não deve ser superior a 60 C.A fim de reforçar as estruturas de concreto em ambientes especiais (como alta temperatura e umidade, corrosão média e radiação, etc.), além de tomar as medidas de proteção correspondentes de acordo com as normas nacionais relevantes, adesivos estruturais resistentes a fatores ambientais também devem ser usados e colados de acordo com requisitos tecnológicos especiais.

Requisitos gerais para o método de reforço da placa de aço

1. Ao ligar a placa de aço para reforçar os elementos estruturais do concreto, a placa de aço deve ser projetada para suportar apenas tensão axial.

2.A placa de aço colada na superfície de barras de concreto deve ser tratada com tratamento antiferrugem. Os materiais anti-ferrugem de superfície devem ser inofensivos para chapas de aço e adesivos.

3. Ao utilizar chapas de aço coladas para reforçar as estruturas de concreto, devem ser tomadas medidas para remover ou a maioria das cargas vivas atuando sobre as estruturas.

4. Quando existem requisitos de protecção contra incêndios na superfície dos elementos reforçados, os adesivos e as placas de aço devem ser protegidos de acordo com o grau de resistência ao fogo e os requisitos de limite de resistência ao fogo estipulados na norma nacional actual "Código para a Protecção contra Incêndios do Design Arquitectónico" (GB 50016).

Melhores etapas no processo de união da placa de aço

1. tratamento de folheados pegajosos

(1) A superfície de concreto deve ser cinzelada para remover a camada de pó, escala de graxa e sujeira, em seguida, a camada de superfície de 1-2 mm de espessura deve ser removido por moagem com moinho de ângulo, a depressão maior deve ser reparado com cola nivelamento, a poeira deve ser soprada por ar comprimido após moagem, e finalmente a superfície deve ser limpa com pano de algodão e acetona, esperando que a superfície da pasta seja completamente seca e reservada.

(2) O moinho de ângulo é usado para a remoção áspera e ferrugem da superfície adesiva da placa de aço, até que o brilho de polimento apareça.Se estiver limpo antes da utilização, só pode ser limpo com pano seco. Caso contrário, o pano de algodão pode ser mergulhado com acetona para limpar a superfície, e ser completamente seco para uso posterior.

(3) Os principais materiais utilizados no processo são óculos, máscaras de poeira, martelos de impacto e pás planas, martelos, moinhos de ângulo, discos de moagem de diamante, rodas de moagem, compressores de ar, pano de algodão e acetona.

2. furo de parafuso de perfuração

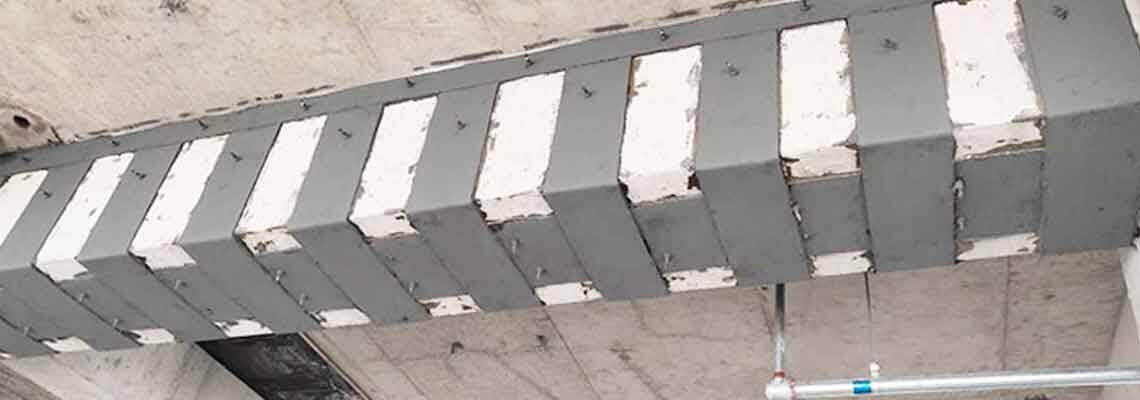

Os parafusos de expansão podem ser usados para fixação de compressão.É necessário perfurar furos para fixar os parafusos de expansão em posições apropriadas nos membros de reforço.

3. preparação adesiva

(1) A cola estrutural do edifício é composta de A e B.Recipientes limpos (bacia de plástico ou metal, sem óleo, água, impurezas) e aparelhos de pesagem são misturados de acordo com a relação de mistura prescrita, e agitado com misturador por cerca de 5-10 minutos até que a cor é uniforme. Ao misturar, é melhor misturar ao longo da mesma direção para evitar misturar ar para formar bolhas, tanto quanto possível, e o lugar deve ser bem ventilado.

(2) Os principais materiais utilizados no processo são agitadores, recipientes, pesadeiras, facas oleosas e luvas.

4. cola e pasta

(1) Após a preparação dos adesivos, eles são revestidos na superfície de chapa de aço tratada (ou superfície de concreto) com uma faca gordurosa.A seção de cola deve ser triangular, a espessura média deve ser de cerca de 3 mm, e a espessura da borda deve ser de cerca de 1 mm.Em seguida, a placa de aço deve ser colada na superfície de concreto, fixado com um sistema de compressão fixa, e devidamente pressurizado para espremer a cola apenas da junta de borda da placa de aço. Fora de grau.

(2) Os principais materiais utilizados no processo são facas e luvas oleosas.

5. teste

(1) A placa de aço de aderência pode ser levemente grampeada com um pequeno martelo para julgar o efeito de aderência do som, ou pode ser detectada por um sobrenadante.Se a área de ligação efectiva da zona de fixação for inferior a 90% e a da zona de não fixação for inferior a 70%, a placa de aço deve ser descascada e religada.

(2) Teste de carga também pode ser usado para componentes importantes. Geralmente, os valores-padrão das cargas normais são carregados por etapas. Os resultados do teste são mais intuitivos e confiáveis, mas o custo é maior e o tempo demorado é maior. Precisa de valete ou contrapeso (sacos de areia, tijolos usados comumente), indicador de discagem, microscópio de crack, aparelho de pesagem.

6. manutenção

Após reforço, a placa de aço deve ser protegida por argamassa de cimento M15 de 20mm de espessura, ou por tinta anti-ferrugem para evitar corrosão do aço.
