Situação Geral da Engenharia de Reforço

O encolhimento do eixo principal em Jining No.3 Mina de Carvão foi concluída em 1997.Em 2006, a deformação da coluna de aço que suportava a viga de bloqueio causada pelo naufrágio da torre principal do eixo resultou na pressão superior da viga de bloqueio, o que resultou na falha de cisalhamento e compressão da viga de bloqueio de concreto armado com um vão de 7 m, uma altura de 800 mm e uma largura de 300 mm. Existem 8 fissuras oblíquas nas vigas com uma largura de 0.3 mm e um máximo de 1.8 mm.A maioria das rachaduras são permeáveis. Após os ensaios efectuados por departamentos de avaliação da segurança estrutural qualificados, devem ser tomadas medidas de reforço.

Selecção do regime de reforço

Com base na condição de estresse, no estado de falha e na prática de campo, os esquemas convencionais de fortalecimento, como o método de ampliação da seção, o método de fechamento do aço, o método de reforço de protensão e a alteração do método de reforço do sistema de tensões, são demonstrados e comparados com os esquemas de reforço do CFRP economicamente.Por último, o regime de reforço deCFRPé determinado.

Pensamento do projeto de reforço da CFRP

(1) Descarregamento: Eliminar a compressão e a deformação de flambagem da coluna de aço, aliviar a tensão de deformação, alcançar o objetivo de descarregar o feixe de bloqueio, de modo a restaurar o feixe de bloqueio para o estado de tensão original.

(2) Reparação de trincas de danos por compressão de cisalhamento: A fim de melhorar a integridade das vigas danificadas, restaurar a função de uso das vigas, melhorar a durabilidade e evitar a corrosão das barras de aço nas vigas, a resina AB-grouting foi usada para perfuração e escoramento de oito fissuras octogonais inclinadas nas vigas.

(3) Confirmação da capacidade de reforço do rolamento: A capacidade de flexão e cisalhamento das vigas reforçadas deve atingir a capacidade de projeto original do rolamento.De acordo com os resultados do ensaio, as armaduras e estribos longitudinais da viga não são destruídas, de modo que a capacidade do rolamento flexural atende aos requisitos; enquanto a capacidade do rolamento de cisalhamento da viga é muito reduzida ou perdida devido à falha de compressão de cisalhamento do concreto, e toda a força de cisalhamento é suportada pelos estribos. Portanto, a armadura é a armadura de cisalhamento.A capacidade de cisalhamento do concreto no projeto de armadura não leva em conta a capacidade de cisalhamento das vigas de bloqueio, mas apenas a capacidade de cisalhamento dos estribos nas vigas de fechamento.A parte insuficiente da capacidade de cisalhamento é suportada por folhas de fibra de carbono.

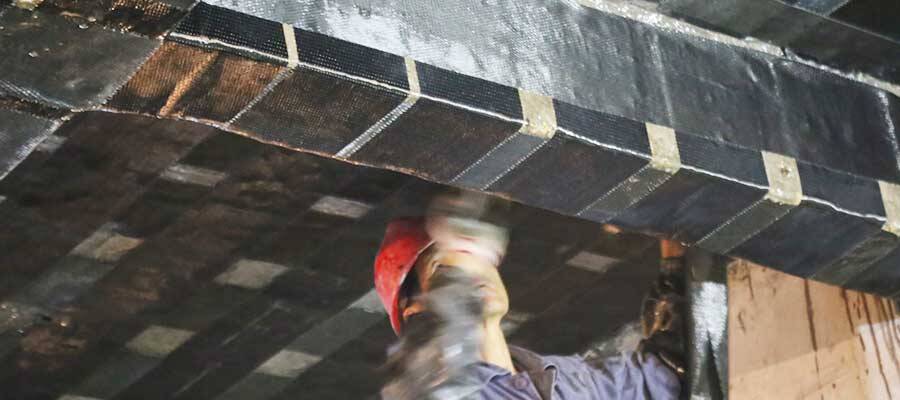

Através do cálculo, o método de armadura de cisalhamento é "U" espaçamento de aro é 0, distribuição de pasta completa, e o número de camadas de pasta é 4.

Observações finais

Após a construção do reforço, o departamento de avaliação da segurança estrutural verifica se a qualidade da construção cumpre os requisitos das normas nacionais vigentes, as especificações de aceitação e os regulamentos técnicos correspondentes, e a capacidade de rolamento da estrutura cumpre os requisitos de projeto originais.A implementação bem sucedida deste esquema de armadura fornece exemplos de engenharia e fortes evidências para a aplicação da tecnologia de armadura CFRP em danos à compressão por cisalhamento de vigas de concreto armado.
