Quantas camadas fibra de carbonoPara reparação de betão?

Resumidamente resolver para todos:

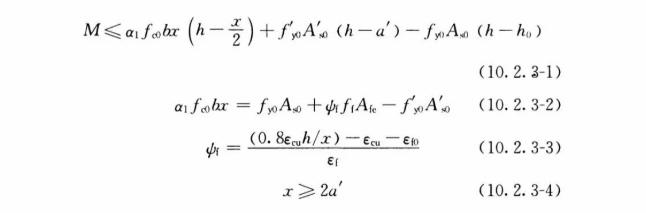

Calcule a área de secção transversal eficaz do material compósito de fibra (tecido de carbono, placa de carbono, etc.) com base nos valores de momento de flexão do projeto dos membros conhecidos após a armadura.

A área de corte transversal do adesivo foi calculada com base na área de corte transversal efetiva calculada do material compósito de fibra.

Área de secção transversal (largura = espessura)

Espessura (pessura de camada única) = número de camadas

Existe um limite superior para o número de camadas de carbono carbono?

O tecido de carbono não deve exceder 4 camadas.

A fim de ancorar de forma confiável os compósitos de fibra e salvar materiais, este artigo fornece orientações sobre o número de camadas de compósitos de fibra.

Qual é o fator de redução de espessura da fibra de carbono?

Qual é o efeito do fator de redução de espessura?

Cálculo de demonstração simples:

O coeficiente de espessura de 4 camadas de 300g de tecido de carbono (módulo elástico de acordo com o valor de projeto) é:

1.16- (4 × 2.3 × 100000 × 0.167) □ 308000

0.66≤0.90 está estabelecida

Ou seja, a área de corte transversal eficaz é de 66% da área de corte transversal real, e a perda é de cerca de 34%.Em teoria, o efeito da aplicação de 4 camadas de tecido de carbono é aproximadamente igual ao uso real de 2.64 camadas de tecido de carbono (sem considerar outros fatores, apenas o fator de redução de espessura ).Se 5 ou mais camadas são coladas, vale a pena a nossa atenção para o desperdício de material.
