Visão Geral do Projeto

Atualmente, o projeto da Cidade Antiga de Jiangnan está em construção na primeira e segunda fases das dinastias Ming e Qing, com uma área de construção de aproximadamente 290.000 metros quadrados, dos quais aproximadamente 150.000 metros quadrados são residenciais e 140.000 metros quadrados são comerciais.A primeira fase entrou na fase de entrega, e a segunda fase está passando por trabalhos de decoração interior e exterior.

Na construção da primeira fase do projeto Ming e Qing Dynasties na antiga cidade de Jiangnan, devido ao ajuste do planejamento geral do projeto e a garantia de proteção contra incêndio e aceitação de conclusão, o negócio de construção original precisa ser alterado e projetado.O primeiro andar de algumas lojas é aberto, e as escadas de concreto armado interior do primeiro andar para o segundo andar são adicionadas. Além disso, para garantir a capacidade de rolamento e o desempenho do rolamento da estrutura original e atender à segurança e durabilidade da estrutura, as vigas estruturais originais e as barras de lajes precisam ser reforçadas no local onde a laje do piso é aberta.

Abertura de lajes de piso e reforço de vigas e lajes

Concepção do reforço estrutural

Os edifícios construídos no projeto Jiangnan Cidade Antiga que envolvem abertura e fortalecimento de lajes ea adição de escadas são edifícios comerciais e residenciais de cinco andares (2 + 3), os dois andares de baixo são lojas, ea parte superior é residências de três andares (tomando 39 # edifício como um exemplo).A forma estrutural do Edifício 39 # é uma estrutura de moldura de concreto moldada em situ.A categoria de fortificação sísmica de construção é Classe C, a intensidade de fortificação sísmica é de 6 graus 0.05g, e o nível de segurança é Classe II; a classe sísmica do quadro é Classe IV; e o nível de projeto da fundação é Classe C.

De acordo com a situação de construção do projeto, a armadura da viga de quadro, vigas primárias e secundárias, pilares de quadro e lajes na abertura da laje de assoalho, o tamanho da seção transversal, o nível de resistência do concreto e outros parâmetros devem ser revisados com o desenho de construção da estrutura original. Determinar se deve realizar a construção de acordo com o projeto estrutural original e desenhos de construção para fornecer informações básicas para o projeto de reforço.

A fim de garantir a capacidade de rolamento da estrutura original, após a abertura da laje do piso, é necessário o tratamento de armadura no local de abertura.O esquema de projeto de reforço é adicionar vigas de cantilever nas vigas primárias e secundárias da estrutura original através do processo de plantio de reforço, e a viga de escada da escada recém-adicionada também está conectada à coluna de moldura usando o processo de plantio de reforço.

Tecnologia da Construção

A principal tecnologia de construção deste projeto inclui o cinzelamento de concreto de laje de piso, o processo de plantio de armaduras e o derramamento de vigas reforçadas recém-agregadas.

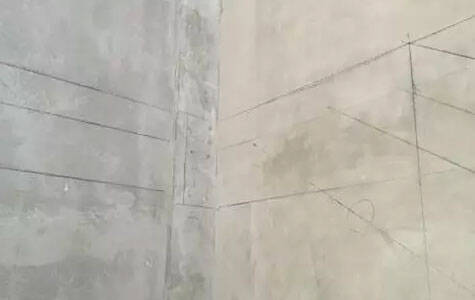

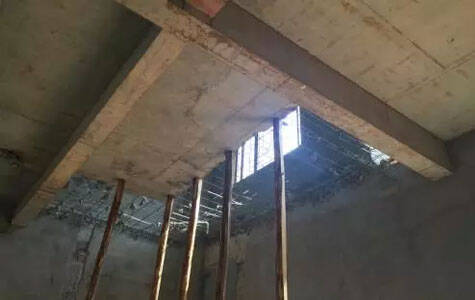

1 abertura de laje

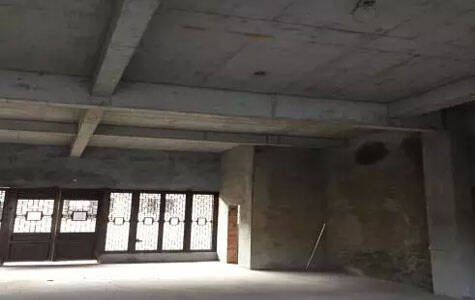

Abra a laje do chão para aumentar a linha de escadaria

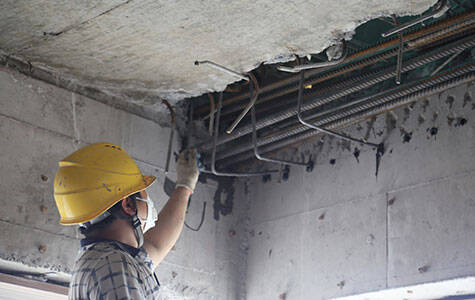

Construção de estacas de concreto de piso

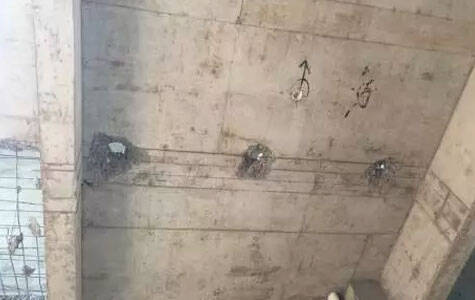

2 post barra reforçada instalada

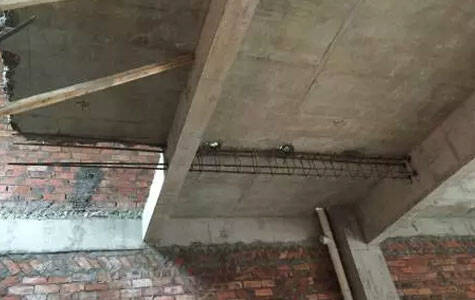

3 novas vigas de reforço

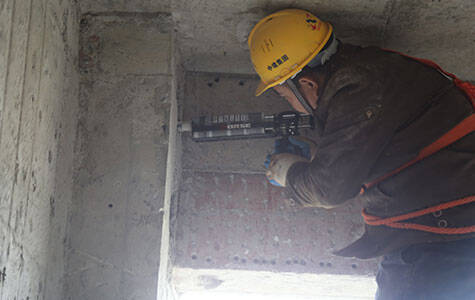

Buraco de argamassa

Reforço das vigas reforçadas

Resumo do projecto

A abertura da laje de chão no projeto Jiangnan Cidade Antiga é um projeto de reforço profissional.O processo de construção atendeu às especificações de projeto e aos requisitos de capacidade de rolamento do projeto estrutural através do ensaio da resistência à tração da barra e do ensaio de resistência à compressão do bloco de ensaio.A combinação perfeita do esquema de projeto do reforço e da função de construção garantirá a aceitação do projeto e o progresso do projeto.
