Visão geral do projeto

Uma planta industrial tem uma estrutura de três andares com uma área de construção de 16.000 metros quadrados.A espessura do piso de concreto moldado é de 120 mm, a resistência ao projeto é de C30, e as camadas superior e inferior são reforçadas. Uma almofada de concreto simples de 50 espessuras é derramada em cima, e um 0. Camada de superfície de resina epóxi de 3mm de espessura.O concreto é misturado no local e bombeado para o chão. Cerca de meio ano após a conclusão do projeto, no curso de uso, a unidade de construção encontrou um grande número de fissuras no chão, com uma largura de fissura de 0.5 a 1.5 mm.A fim de garantir a utilização segura da instalação, a unidade de construção apresentou os requisitos para a identificação e reforço do piso.

Resultados dos ensaios no local

A rigidez da viga secundária é menor do que a da viga principal, de modo que a deformação da laje do assoalho está relacionada principalmente à deformação da viga principal, e a distribuição da fissura no local também reflete essa característica.

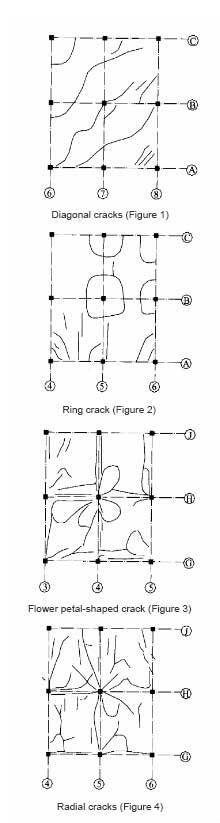

As fissuras no local incluem fissuras diagonais (Figura 1), fissuras anulares (Figura 2), fissuras em forma de flor (Figura 3), fissuras radiais (Figura 4) e fissuras de viga (Figuras 3 e 4).As fissuras diagonais são distribuídas principalmente nos quatro cantos da planta, e outras fissuras existem no meio da grade.  Pode ser visto a partir da figura que as fendas do chão se estendem da camada de superfície para a camada estrutural, e a largura gradualmente diminui.

Foram utilizados radares de concreto para realizar verificações aleatórias sobre a armadura das lajes de piso, e o diâmetro, o número e o espaçamento das barras de aço poderiam atender aos requisitos de projeto.No entanto, a fileira superior de barras de aço na laje de assoalho geralmente se move para baixo, com um movimento médio para baixo de 20mm e um movimento máximo para baixo de 50mm.

Análise das causas das fissuras

As rachaduras dos pavimentos são causadas por construções impróprias.A principal razão é que a resistência do concreto é baixa e a distância de flexão negativa barra de aço é movida para baixo, o que torna a capacidade de rolamento de flexão em torno do suporte do chão insuficiente.

Isto é porque...

(1) A largura da fissura é estreita e a largura é estreita.

(2) As fendas aparecem principalmente na borda da coluna e ao redor da grade, mas menos no meio da grade

(3) O tempo em que as fissuras aparecem é depois de usar a planta por um período de tempo, depois de usar a carga, isso pode ser distinguido das fissuras de encolhimento precoce que se desenvolvem mais rápido

É claro que também existem os efeitos das rachaduras de encolhimento.A grande relação água-cimento durante a construção é a principal razão para o encolhimento do concreto.As rachaduras oblíquas nos quatro cantos do edifício da fábrica e as rachaduras anulares no meio são os resultados do efeito combinado de capacidade de flexão insuficiente e encolhimento de concreto.

Há uma camada de 50mm de espessura de almofada de concreto simples na camada de estrutura do chão, e não há reforço na camada de almofada, o que agrava o desenvolvimento de fissura.

Plano de tratamento de reforço

Como há uma camada pós-cast no chão, e a combinação da camada pós-cast e da camada estrutural é pobre, é difícil tomar medidas de reforço na parte superior do chão.No entanto, após a fissuração na costela negativa, ocorre a deformação plástica e a distância de flexão positiva aumenta ao longo do vão. Portanto, deve-se considerar aumentar a capacidade de flexão do fundo da laje.

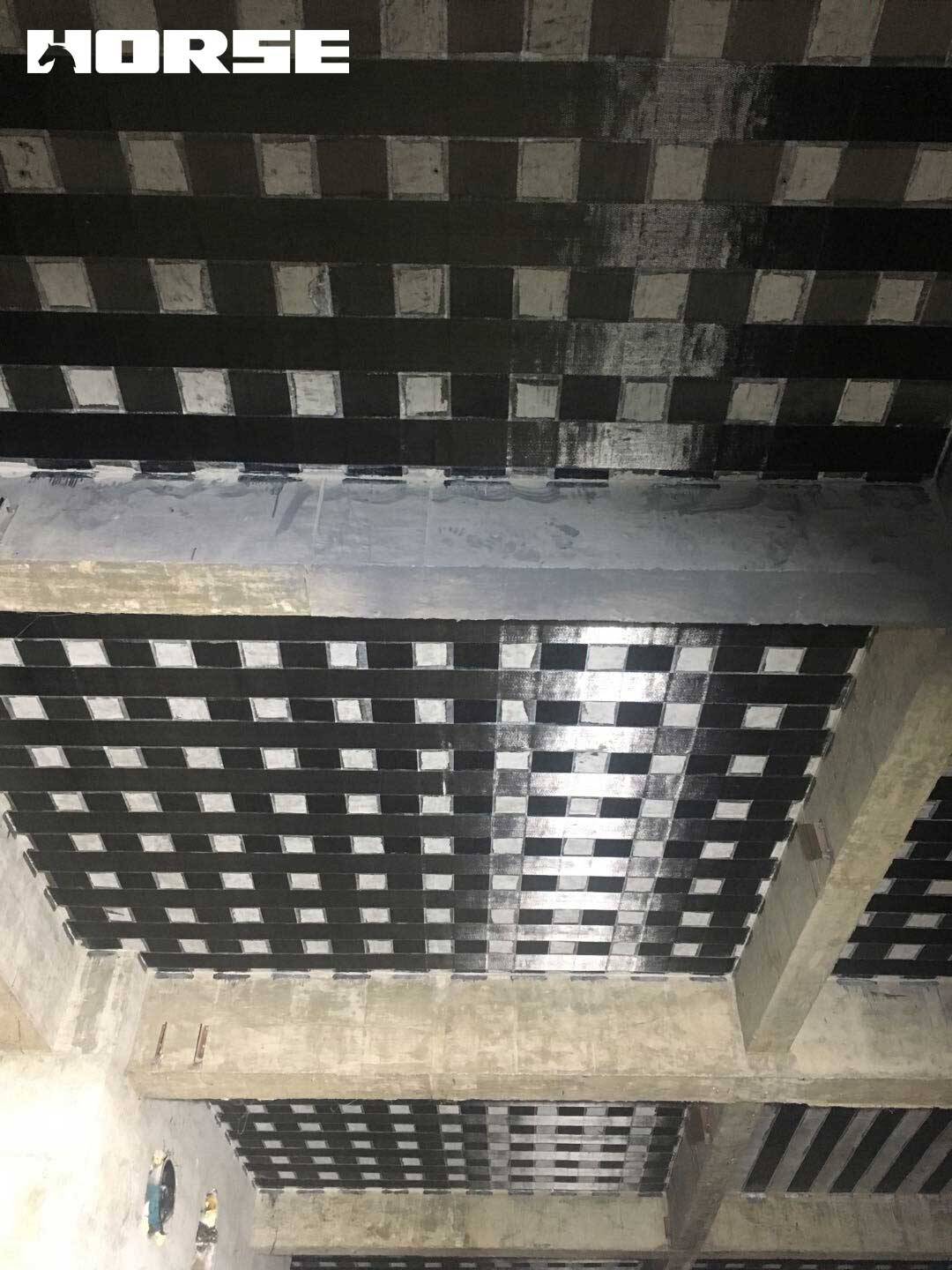

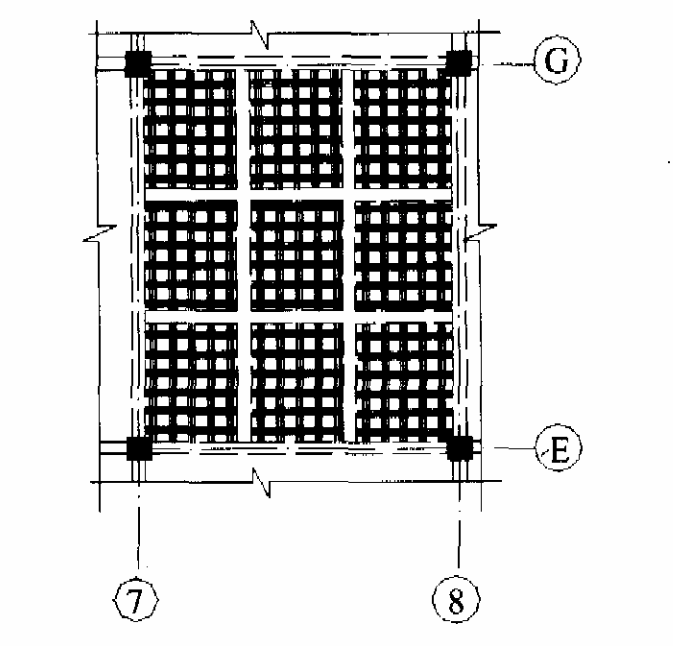

A unidade de construção espera que a construção do reforço reduza o impacto na produção tanto quanto possível, a velocidade de construção deve ser rápida, e há uma exigência de alta limpeza na oficina, e a operação molhada deve ser utilizada o mínimo possível, de modo que a capacidade de rolamento para flexão é insuficiente e clara.A área vibratória é reforçada com uma camada do tipo HM-20 tecido de fibra de carbonono fundo da laje, como mostrado na Figura 8.

As fissuras no chão afetarão a durabilidade dos componentes, e o plano de tratamento da graxa de pressão HM-120L é adotado.
