Visão Geral do Projeto

Região Administrativa Especial de Macau Nanguang Trading Co., Ltd. Planos para transformar um edifício industrial ao qual pertence. Será transformado de um edifício industrial abrangente para fins de escritório e industriais em um armazenamento comercial frio com uma capacidade ideal de cerca de 1.000 toneladas.O edifício é chamado de Edifício Industrial CTS.A estrutura é um sistema de estrutura de estrutura de concreto armado moldado no lugar, e todos os pisos são lajes de concreto armado moldadas no lugar.O pilar estrutural da estrutura, viga e concreto da laje têm um grau de resistência de B225, e a resistência do aço armado é A40N.A estrutura da estrutura de enchimento de parede usa alvenaria de tijolo.A estrutura original forma de fundação de projeto do edifício é a plataforma sub-coluna mais drive-in pré-moldado estacas de fundação.A área bruta do edifício é 3685.15 metros quadrados, com uma área média bruta de cerca de 650.00 metros quadrados por andar. Há cinco andares acima do solo, nenhuma cave, e o tanque de água do telhado é parcialmente seis andares.A altura do primeiro andar do edifício é 5.00m, a altura do segundo ao quinto andar é 3.50m, a altura da cornija do telhado é 19.00m, e a altura do telhado parcial do tanque de água é 4.20m.

Ensaio de estrutura de edifício antigo

A resistência global da estrutura de construção é boa, que atende aos requisitos de segurança e capacidade de carga de transformação estrutural, mas há um certo grau de desenvolvimento de carbonização de concreto e corrosão de barra de aço em locais locais, que tem certos perigos ocultos para as condições de uso normais após a transformação estrutural. Durante a transformação estrutural, uma investigação abrangente deve ser conduzida sobre o desenvolvimento de fissuras na estrutura e a carbonização do concreto.A corrosão da barra de aço deve ser totalmente investigada.A posição local do desenvolvimento da carbonização do concreto e o desenvolvimento da corrosão da barra de aço devem ser pressurizados com resina epóxi para evitar o desenvolvimento posterior da corrosão da barra de aço .Para as peças de dano feitas pelo homem que ocorreram no edifício, reparos estruturais devem ser realizados para restaurar a função de uso normal.

Plano de reforço

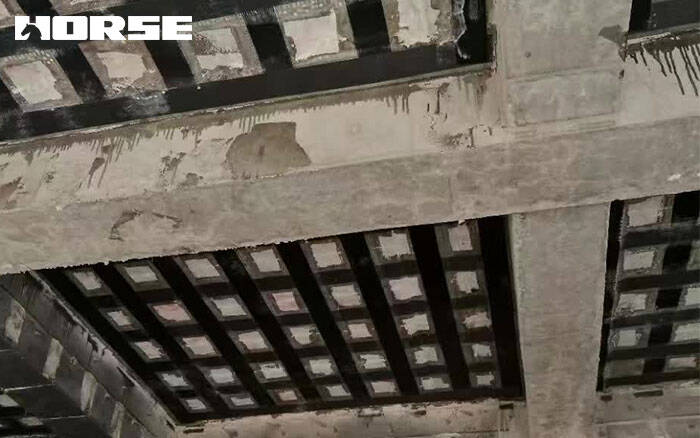

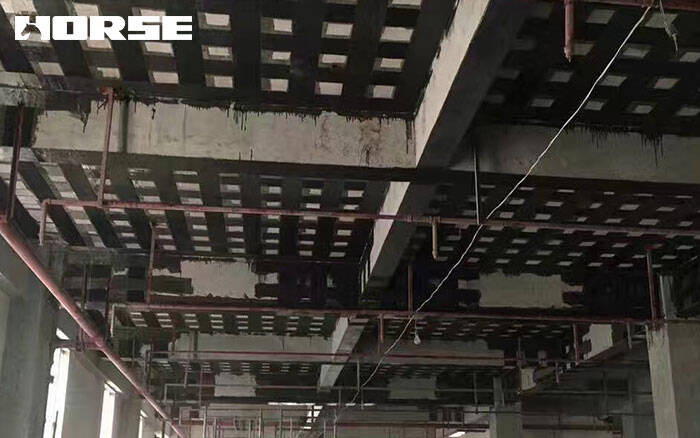

1.As fissuras verticais e diagonais na parte inferior da viga e a laje afetam a capacidade de flexão do concreto armado com tecido de fibra de carbono para reforço;

2.Concreto reforçado com trincas verticais na parte superior da viga e placa que afeta a capacidade de rolamento do momento fletor negativo é reforçado com pano de fibra de carbono colado na parte superior da viga e placa

3.As vigas com fissuras diagonais de cisalhamento nas vigas originais são reforçadas com pano de fibra de carbono em forma de arco U;

4.As juntas de feixe primário e secundário com trincas são reforçadas com pano de fibra de carbono em forma de aro em U;

5.A abertura da laje de piso recém-aberta é reforçada com tecido de fibra de carbono no lado da abertura.

Seleção de materiais para reforço estrutural

Horse fibra de carbono 200g e epóxi

Em conclusão

A tecnologia de reforço de fibra de carbono é uma tecnologia de reforço relativamente nova.Na armadura de estruturas de concreto, o tecido de fibra de carbono é usado principalmente para compartilhar o estresse das barras de aço, ou seja, a principal função do tecido de fibra de carbono é melhorar a resistência à tração dos membros estruturais.O reforço de fibra de carbono é fácil de construir, reduz os custos de mão-de-obra e tem boa resistência à corrosão, economizando custos de manutenção. Atualmente, devido ao seu excelente efeito de reforço, o reforço de fibra de carbono pode ser cada vez mais utilizado em Hong Kong e Macau.
