Visão geral

Um edifício de 8 andares em uma fábrica em Xiangfan City, com estrutura de moldura e fundação de estacas. Devido ao assentamento desigual (até 12 cm), a maior parte das vigas do 1o ao 6o piso da planta tem muitas fissuras com uma largura de 0.2-4.5 mm, e algumas das vigas penetram na altura total do feixe. Após avaliação, a confiabilidade do membro é grau C, e o feixe deve ser reforçado imediatamente. Tendo em conta as complexas condições de construção no local, a grande quantidade de obras e o período de construção apertado, após comparação de múltiplas opções, optou-se por utilizar reforço de fibra de carbono tecnologia para o tratamento de reforço.

Fibra de carbono para esquema de construção de reforço de vigas

O feixe da planta é testado de acordo com os requisitos da unidade de projeto, e sua confiabilidade é classificada como classe C.O feixe precisa ser reforçado em termos de segurança, aplicabilidade e durabilidade.Com base em cálculos empíricos, optou-se pela utilização da âncora de tecido em forma de "u" para reforçar o tecido de fibra de carbono de duas camadas.

Passo 1: Descarregue o chão.Mova todas as instalações no segundo para o sétimo andar da fábrica que precisam ser reforçadas. Após o sucesso da armadura, mova-a de volta para o local original para reduzir o atraso de tensão do tecido de fibra de carbono reforçado e garantir que o pano de fibra de carbono e o feixe de concreto funcionem em conjunto.

Passo 2: Reforçar rachaduras com cola. Todas as fissuras são seladas com selante primeiro, e em seguida o compressor é injetado com cola para selar as fissuras para alcançar o efeito de reforçar o concreto.

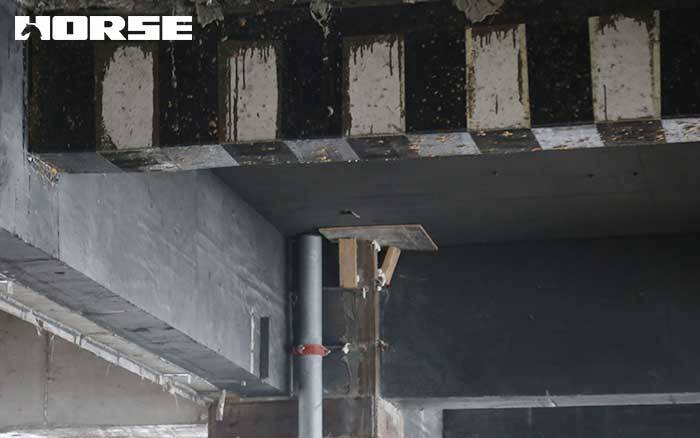

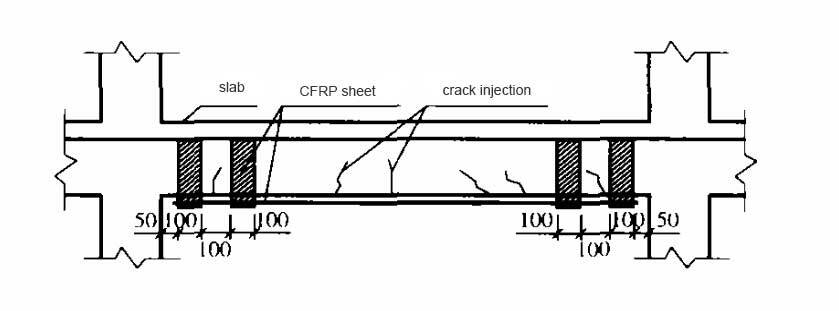

Passo 3: Colar reforçado com pano de fibra de carbono.Anexar duas camadas de 10 em pano de fibra de carbono largo para o fundo do feixe, e ancorar o pano de fibra de carbono inferior com pano de fibra de carbono "u" em ambas as extremidades do feixe.

Conclusão

Após cerca de um ano de uso, a planta foi fortalecida e não ocorreram fissuras.O feixe original com grande deflexão também não mostrou deformação óbvia, indicando que o pano de fibra de carbono fortaleceu o feixe com sucesso. Ao mesmo tempo, reflete também as vantagens dos componentes reforçados com tecido de fibra de carbono:

(1) Ampla gama de ocasiões de aplicação, especialmente onde o espaço de construção é estreito;

(2) A construção é conveniente e a eficiência de trabalho é alta.A construção não requer grandes máquinas e ferramentas, apenas ferramentas simples, tais como máquinas manuais de polir rodas, escovas, etc.O tecido de fibra de carbono acabado é um tecido enrolado, que pode ser arbitrariamente cortado como um pano e fácil de operar.A viga da planta é reforçada em aproximadamente 100 m e concluída em 10 dias;

(3) A construção é simples, a operação na parte de trás também é fácil, a taxa de sucesso é basicamente 100%, e é fácil garantir a qualidade.
