Visão geral do projeto

Um edifício residencial no fundo do edifício é uma casa de 6 andares com uma planta retangular, um comprimento de 42.3 m e uma largura de 14.6 m, e uma área de construção total de aproximadamente 3 903.72 metros quadrados.O primeiro andar, o segundo andar é comercial, e o terceiro a sexto andar são residenciais.A altura total da casa é de 20.1 m.A altura da camada 1 é 3.9 m, a altura da camada 2 é 3.7 m, e a altura das camadas 3-6 é 2.8 m.

O edifício residencial utiliza uma base de concreto armado sob a coluna.As vigas e pilares do primeiro e segundo pisos são feitos de concreto armado fundido, o nível de resistência do concreto é C20, e a laje do piso é C30. Os 3o a 6o andares são estruturas de alvenaria, utilizando tijolos porosos de concreto MU10, argamassa mista M10 e paredes externas.É de 370 mm de espessura e a parede interna é de 240 mm de espessura.A laje do piso é de concreto armado moldado, exceto para a espessura da laje local de 120 mm, o resto da laje é de 100 mm.A casa utiliza escadas de betão armado moldadas.O telhado é telhado de telha de argila sinterizada.

O edifício residencial foi concluído em junho de 2008.No processo principal de coleta de experiência, o detector de quadros de aço descobriu que a parte inferior do quadro 1 andar, 2 pisos KZ2a (coluna de canto), KZ2 (estação para o meio) um total de 16 estribos de coluna de quadro não são criptografados de acordo com os requisitos de desenho altura total.

A fim de garantir a resistência ao cisalhamento das colunas da estrutura e atender aos requisitos de projeto dos desenhos de construção, é necessário tomar medidas de reforço para um total de 16 colunas de moldura no primeiro e segundo pisos do edifício residencial na parte inferior. Após a investigação de campo no local, referente às especificações e dados técnicos relevantes, combinados com a situação real, optou-se pela adoção da tecnologia de reforço de colagem de aro de fibra de carbono + placa de aço de cravação para realização de reforço sísmico da coluna de moldura.

Plano de projeto e materiais

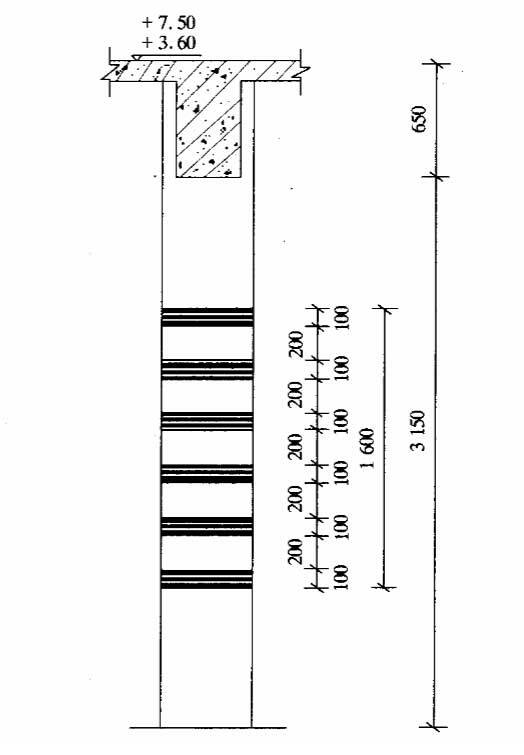

Como a parede de cisalhamento de concreto é instalada na lateral da coluna de moldura, é difícil perceber o aro de vedação de fibra de carbono, então a tecnologia de furar o aro de fibra de carbono + placa de aço crimping é adotada para reforço sísmico.

O material de reforço é um tecido de fibra de carbono unidirecional produzido pela Horse Construction Company.A especificação de fibra é 300g/m2, a espessura é 0.167mm, e a resistência à tração é 3750MPa.O adesivo utilizado é um adesivo especial para fibra de carbono (resina epóxi), a temperatura de uso não é inferior a 70 graus Celsius, e a vida útil é maior ou igual a 30 anos.

Conclusão

Através do uso de reforço de fibra de carbono, ele pode efetivamente melhorar a resistência ao cisalhamento da coluna de quadros e atender aos requisitos de projeto dos desenhos originais.
