Visão Geral do Projeto

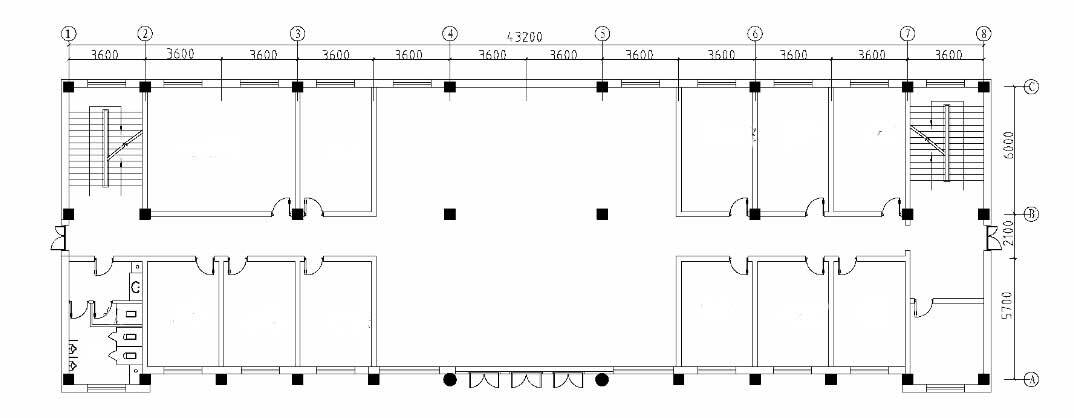

Um edifício de escritórios foi originalmente projetado como uma estrutura de concreto armado de quatro andares com um porão, e uma parede de concreto armado em torno do porão.A fundação era uma única banda base à prova d'água placa sob a coluna. Foi concluída em 1996 e tem uma área de construção total de 312.416 metros quadrados.A designação do concreto de viga e coluna é C30, e a intensidade da fortificação sísmica é de 8 graus.A altura da cave para o quarto andar é 3.9, 4.2, 3.6, 3.3, e 3.3m, respectivamente.A planta do primeiro andar está apresentada na Figura 1.Em 2006, devido às necessidades de negócios, foi aprovado adicionar dois andares acima para se tornar um edifício de seis andares, do qual a altura do quinto andar era 3.3m e a altura de seis andares era 5.1m.

Determinação do plano de reforço

A relação de compressão axial da coluna é um fator importante que afeta a forma de falha e a capacidade de deformação da coluna. Quanto maior a relação de compressão axial do pilar, menor a capacidade de deformação do pilar.No caso de alta relação de compressão axial, o multi-reforço não pode efetivamente alterar a ductilidade do pilar. Portanto, o pilar deve ser reforçado para limitar a relação de compressão axial do pilar.

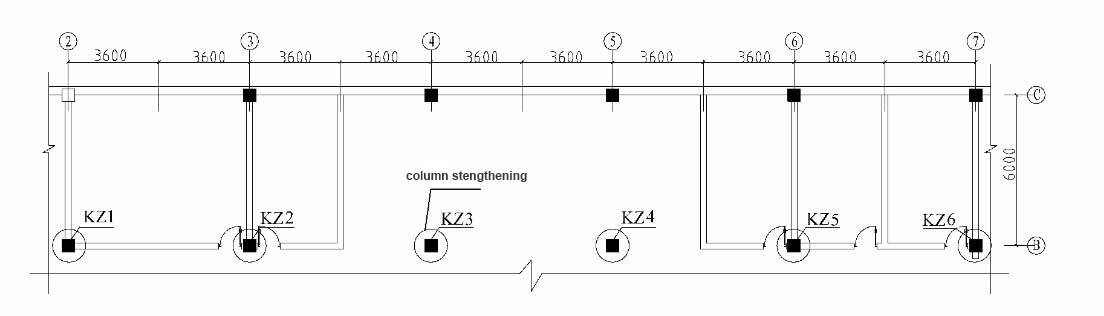

A relação de compressão axial da coluna média no porão e parte do primeiro andar precisa ser reforçada, e o feixe atende às exigências.O projeto de reforço de coluna considera as seguintes opções:

(1) Reforço do compartimento de pilares de concreto armado

(2) Reforço de colunas de tubos de aço de concreto

3)Polímero reforçado com fibra de carbono reforço

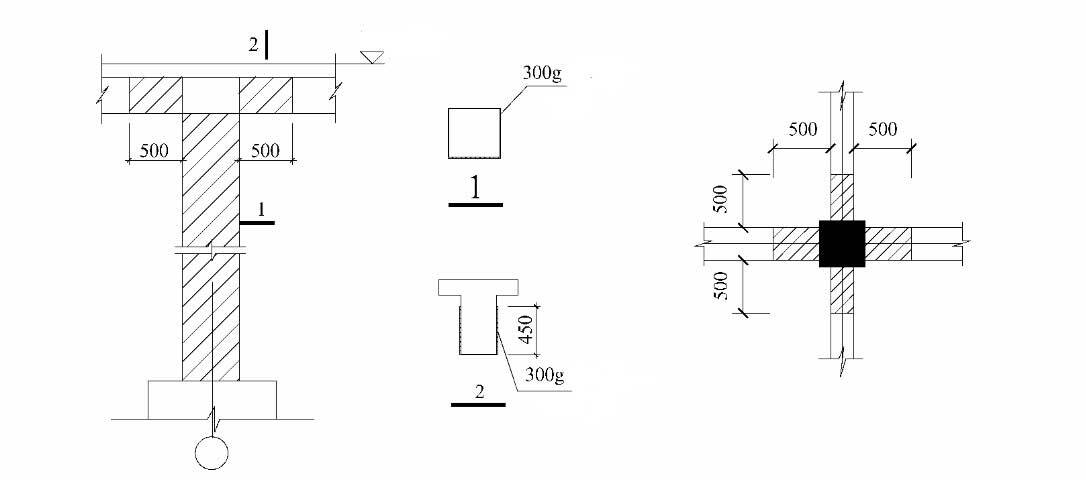

Considerando diversos fatores, como custo de engenharia, dano à construção do porão original decoração e período de construção, a decisão final foi tomada para reforçar as juntas de concreto e viga-coluna, utilizando a tecnologia de reforço de polímero reforçado com fibra de carbono in vitro que é conveniente para a construção e não altera o tamanho dos componentes.

Este projeto utiliza polímero reforçado com fibra de carbono Horse para reforço, e a resistência à tração é 3600MPa.O módulo elástico é de 230.000 MPa.A espessura da camada única é 01167mm.A fibra de carbono é enrolada com altura total e sem abertura.

Após ser reforçado com polímero reforçado com fibra de carbono, a capacidade de compressão do pilar de concreto foi significativamente melhorada.A razão de compressão axial pode, portanto, atender ao limite da razão de compressão axial da coluna de estrutura de quadro de 8 graus na especificação, o que mostra que a armadura de fibra de carbono pode efetivamente melhorar a capacidade de compressão do pilar de concreto.

Conclusão

O projeto foi concluído e utilizado em outubro de 2006, após a adição de camadas e fortalecimento. Após um ano de uso, não há anormalidade nas peças reforçadas, e o edifício é usado normalmente, o que é elogiado pelo proprietário. Através da prática deste projeto, vemos:

(1) Em primeiro lugar, ao adicionar camadas à estrutura original, a escolha do esquema é extremamente importante. Uma solução adequada pode obter os resultados mais satisfatórios após a menor quantidade de armadura.

(2) Em segundo lugar, para o pilar de concreto que não atende aos requisitos de ductilidade sísmica, polímero reforçado com fibra de carbono pode ser usado para enrolar a superfície do pilar para armadura.Este método é simples na construção, curto no período de construção, e não afeta a função do edifício.
