Vista geral do projecto

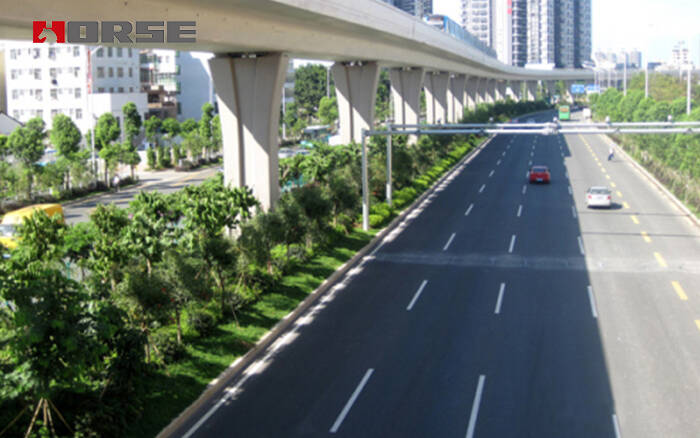

A construção do projeto de retrofitting de rodovia de 205 G5106 Shenzhen seção, a pilha No.K26+900 ~ K37+351.428.O ponto de partida do projeto K26+900 está localizado no escritório de Longgang Street, o fim K37+351.428 está localizado na fronteira de Shenzhen e Huizhou, e a linha está cheia de 10.449km. Esta seção consiste na linha principal de 6 pontes, Long Park Road Bridge, Longgang Bridge, West Lake Tang Bridge, Ding Shanhe Bridge, Tun Zi River Bridge e ponte de lagoa, em que o projeto dos pequenos rios e do Longgang River Bridge Bridge Bridge II para a demolição e reconstrução, a outra é o projeto de ponte para o reforço.O reforço da ponte é mostrado na tabela seguinte:

1.Ponte de Long Park Road

Reparação de fissuras, chapa de aço de ligação da viga & nbsp;

2.Ponte do Rio Longgang

A viga de placa de aço de união, o reforço de viga de reforço de seção crescente usando adesivo de ancoragem, substituição de rolamento

3. Passagem do Lago Oeste Tangtang

Tecido reforçado com fibra de carbono (CFRP) e placa de aço para cais

4.Ponte do Rio Tun Zi

Reforço da chapa de aço da viga e da coluna reforçadas pela secção de ampliação

5.Ponte da lagoa

Selagem de fissuras de concreto e chapa de aço ligado em viga

Construção

O principal canteiro de obras e calendário:

1, o reforço da ponte principal através do local de construção: reforço de fundação, reforço de cais, reforço de viga, substituição de rolamento, retrabalho de pavimento de convés, juntas de expansão, laje de taiwan.

2, arranjo do período de construção: o período de construção do reforço da ponte é 25 de outubro de 2008 -2009 30 de julho

Materiais de reforço estrutural

1.HM-20 tecido de fibra de carbono,HM-30 fibra de carbono tecido,HM-180 fibra de carbono primer,HM-180CE fibra de carbono adesivo nivelamento,HM-180C3P fibra de carbono adesivo.

2.Adesivos de ancoragem HM-500

3.HM-120 adesivo de chapa de aço,HM-120M adesivo de reforço estrutural para revestimento de aço

4.HM-120ML adesivo para reparação de crack, HM-120L adesivo para injeção de crack

5.HM-Q2Z rolamento almofada de pedra nivelamento adesivo, HM-Q20D rolamento colocação reparação adesivo
