A influência do próprio membro do reforço

Para cilindros de betão, materiais de reforço composto de fibra de carbono pode produzir efeitos de retenção laterais uniformes após a armadura. Nos últimos anos, após muitas pesquisas teóricas e experimentais, um sistema teórico relativamente maduro foi formado.A maioria das formas transversais de pilares de concreto em projetos reais são retangulares. Devido à limitação da forma transversal, a pressão de restrição lateral gerada pelo material compósito de fibra na seção transversal de coluna retangular é desigual, o que facilmente leva a efeitos de armaduras ruins.

O material compósito de fibra de carbono tem efeito óbvio na armadura de cisalhamento de vigas com uma pequena proporção de aros. Quando a relação de estribo da viga de concreto está próxima da relação de armadura mínima, a resistência ao cisalhamento da seção oblíqua da viga após a armadura pode ser aumentada em 30% a 40%, enquanto o efeito de armadura não é evidente quando a razão de estribo está próxima da relação de estribo máxima.

O efeito do método de reforço de tecido de fibra de carbono, espaçamento e número de camadas

Método de reforço

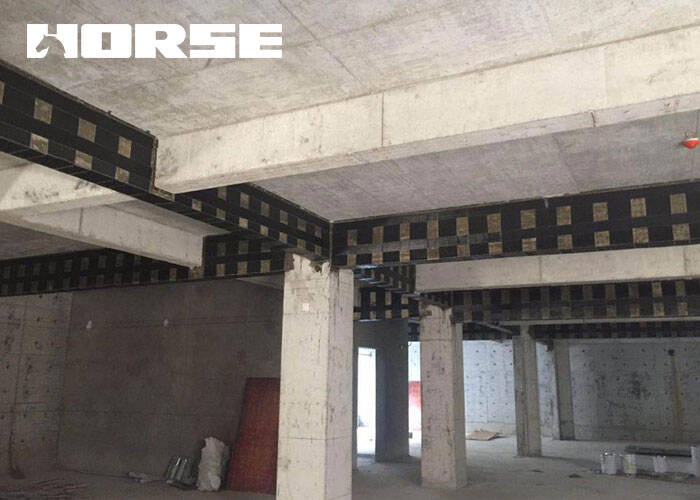

Atualmente, as principais formas de colagem de tecido de fibra em casa e no exterior são: embrulho e colamento, enrolamento fechado e colamento, colamento lateral, e cola em forma de U (incluindo cola dupla em forma de L).A pasta lateral inclui principalmente: pasta em forma de X no lado, pasta em forma de I no lado, pasta completa no lado, e pasta paralela na direção da fissura diagonal vertical.

U-pasta em forma é melhor do que pasta em forma de I.Sem ancoragem final, colar tecido de fibra horizontal e tecido de fibra ao longo de fissuras diagonais no lado da estrutura não tem efeito na melhoria da resistência ao cisalhamento da estrutura.Colar múltiplos panos de fibra perpendiculares às fissuras diagonais pode obter o mesmo efeito de reforço que a cola em forma de U.A construção de pasta de pacote fechada geralmente tem que passar pelo chão ou até mesmo pela parede. Embora bons resultados possam ser obtidos, é difícil de alcançar em engenharia real.Em suma, a pasta em forma de U com âncoras finais é um método de reforço ideal.

espaçamento

Ao reduzir a distância de união do tecido de fibra, o tecido de fibra pode retardar melhor e impedir a formação de trincas principais, limitar o desenvolvimento de pequenas fissuras, aumentar a força de mordida do agregado de superfície de cisalhamento e aumentar significativamente a capacidade de rolamento de cisalhamento. Quando o espaçamento da pasta é grande, o efeito da armadura é relativamente fraco.

Colar o número da camada

O efeito do número de camadas de tecido de fibra de carbono sobre o aumento da capacidade de rolamento da seção oblíqua da viga não é óbvio. Isto ocorre principalmente porque, se uma camada é colada, parte do tecido de fibra de carbono no lado do feixe pode ser quebrado e a força é totalmente utilizada. À medida que o número de camadas aumenta, o comprimento de ancoragem necessário aumenta em conformidade, e o comprimento de ancoragem que pode ser fornecido durante a armadura de cisalhamento é limitado, resultando na falha do pano de fibra de carbono em se ligar, e sua resistência não pode ser totalmente utilizada.Se forem tomadas medidas eficazes para garantir o desempenho de ancoragem do pano de fibra de carbono, o efeito de reforço será melhor à medida que o número de camadas aumenta. Embora o aumento do número de camadas não melhore significativamente a capacidade de cisalhamento, tem um efeito inibitório significativo sobre o fissuramento da viga.

O efeito das propriedades adesivas sobre o efeito de reforço

A adaptabilidade do adesivo e da fibra de carbono é óbvia para exercer plenamente a resistência à tração dos materiais de fibra de carbono, e a diferença nas propriedades mecânicas dos adesivos também afetará a resistência de união da interface entre CFRP e concreto, afetando assim a resistência final dos materiais de fibra de carbono.

As propriedades como a resistência ao cisalhamento do adesivo também têm maior impacto no efeito de reforço. Quanto maior a força de cisalhamento, mais óbvio o efeito de reforço.

Portanto, na engenharia real, as propriedades mecânicas, o desempenho de trabalho, a estabilidade a longo prazo e a compatibilidade com fibras de carbono devem ser consideradas ao selecionar adesivos para garantir que o adesivo possa penetrar plenamente nas lacunas entre os monofilamentos de fibra de carbono, de modo que cada monofilamento de fibra de carbono funcione em conjunto.

A viscosidade pode ser ajustada por aquecimento, e não deve ser diluída com solventes orgânicos.O agente principal e o agente de endurecimento devem ser utilizados estritamente após a mistura, e a mistura que exceda o tempo disponível não deve ser utilizada.

Controle de qualidade durante a construção

Com exceção de condições especiais, a construção do reforço de tecido de fibra de carbono deve ser organizada de acordo com as exigências do processo de construção padrão.O processo de construção padrão é o seguinte.

(1) Tratamento de superfície da estrutura, determinar o intervalo de superfície de construção, remover a camada degradada, e polir a superfície.

(2) Reparar a superfície de construção para remover a parte de peeling ruim, reparar o cimento, encher as rachaduras com resina, e aparar a superfície de arco do canto externo.

(3) Aplicar a resina da camada inferior para preparar a resina da camada inferior; aplicar com um pincel; secar.

(4) Aparar superfícies irregulares e achatar as peças salientes; aparar os cantos internos suavemente; preencher as peças recesso com materiais de nivelamento.

(5) Colar tecido de fibra de carbono para preparar resina impregnante; revestimento de escova de rolo (revestimento de fundo); construção de tecido de fibra de carbono de colagem: folha de plástico é suavizada e infiltrada e desfoamed; revestimento de escova de rolo (revestimento superior); folha de plástico é suavizada e infiltrada.

(6) Manutenção.

(7) Protecção de superfície.Se o cimento ou os materiais inorgânicos forem utilizados para preencher a parte em recesso durante a construção, a ordem dos pontos 3 e 4 do processo de construção acima referido deve ser intercambiada.

Temperatura e humidade

A construção só pode ser realizada quando a temperatura do ar e a temperatura da estrutura estiverem acima de 5°C, e o tratamento de aquecimento pode ser feito se necessário para garantir os requisitos de temperatura.No entanto, a diferença de temperatura entre a temperatura da estrutura e a temperatura ambiente não deve ser muito grande para evitar condensação.Se houver umidade ou umidade acima de 85% na superfície de construção, a construção deve ser interrompida em clima chuvoso ou clima propenso à condensação. Quando houver vazamento de água, pare e conduza o tratamento de água.

Requisitos de planicidade da superfície de construção

A fim de garantir o efeito da pasta, a desnível da superfície de construção deve ser aparada para dentro de 1 mm; o arco da superfície de aparamento do canto externo deve ser R=10 mm ou mais (quando se utiliza um pano de fibra de carbono de alto módulo, R=20 mm ou mais); Os cantos devem ser aparados para serem lisos.

Observações finais

Em suma, a tecnologia de reforço de concreto armado com material compósito de fibra de carbono, como novo tipo de tecnologia de armadura, tem um bom efeito de armadura.Com o contínuo aprofundamento da pesquisa sobre a tecnologia de reforço de fibra de carbono e a redução contínua do custo do material composto de fibra de carbono, a aplicação da tecnologia de reforço de fibra de carbono certamente será mais popular e preocupada.
