Visão Geral do Projeto

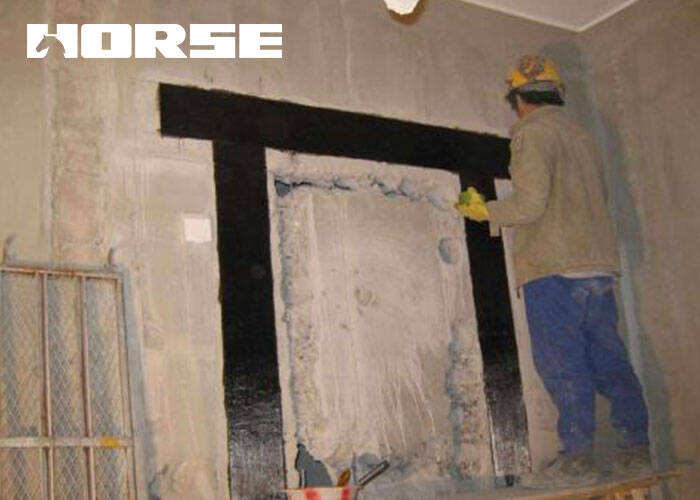

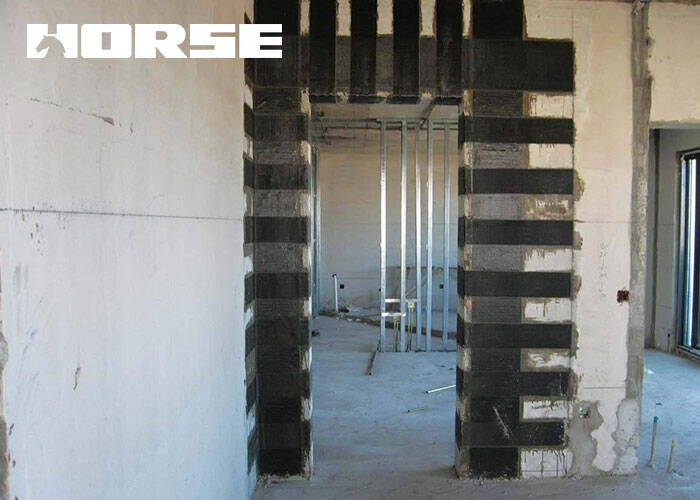

Um projeto residencial comercial de arranha-céus, estrutura de parede de cisalhamento, 18 pisos acima do solo e 1 piso subterrâneo. Desde o primeiro ao terceiro piso da estrutura original são projetados como shopping centers, cada andar é 4M de altura, e agora é convertido em edifícios residenciais devido a novos requisitos de uso.A altura do chão da residência é 3M, e é necessário abrir uma parte da abertura na parede de cisalhamento de concreto. Isto envolve o ajuste da posição das aberturas da porta e da janela e deve ser reforçado. Após consulta com a unidade de projeto, os especialistas decidiram usar o método de construção de colamento fibra de carbono (CFRP)para o reforço concreto.

Abertura de materiais de reforço e indicadores de desempenho

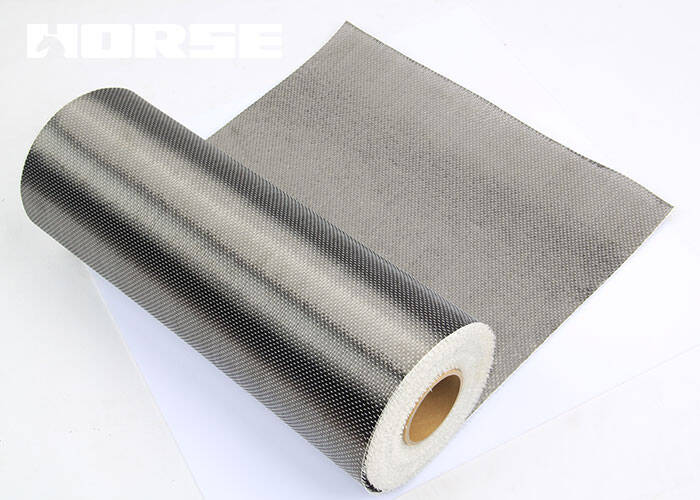

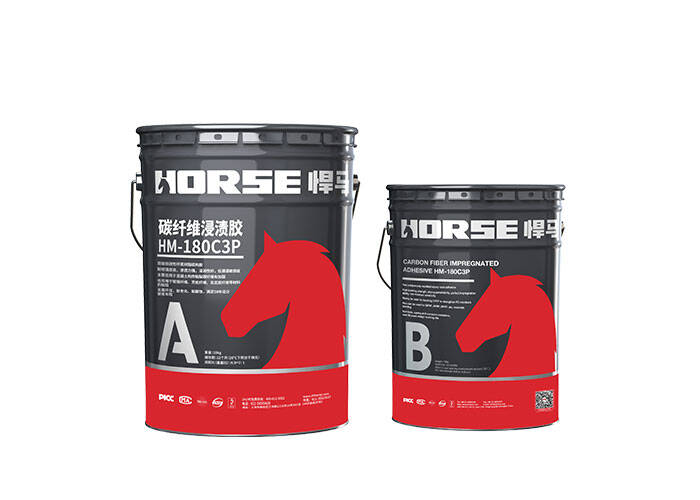

Este projeto de reforço utiliza produtos chineses de fibra de carbono Horse. Existem dois tipos de materiais utilizados para o reforço: um é o tecido de fibra de carbono, e o outro é um agente de ligação combinado com fibra de carbono. Os principais dados técnicos do tecido de fibra de carbono HM-30 utilizado desta vez: o tipo de fibra é de fibra de carbono de alta resistência, a resistência à tração de fibra é de 3450N/mm2, o módulo elástico é de 234500N/mm2, e a vida útil é ilimitada. Principais dados técnicos do agente de ligação HM-180C3P combinados com tecido de fibra de carbono: razão de mistura A:B=2:1 (razão de peso). Temperatura de construção +5"C-+35"C (ambiente e substrato).O módulo de elasticidade flexural é de 3800N/mm2 (+23"C cura por 7 dias), a resistência à tração >30N/mm2 (+23"C cura por 7 dias), e a resistência à união >4N/mm2 (fracasso de concreto). Os principais indicadores de desempenho dos dois materiais de reforço acima atendem aos requisitos de projeto.

Processo de construção de armaduras CFRP

O processo de construção da armadura de fibra de carbono é: medir e delinear a superfície do concreto, reparar e polir, preparar a folha de fibra de carbono, preparar o adesivo, furar o pano de fibra de carbono, curar e curar

Inspecção e aceitação

No projeto de reconstrução e reforço deste projeto, a qualidade dos materiais de armadura utilizados, a relação de mistura dos dois componentes do agente de união e a união do tecido de fibra de carbono foram cuidadosamente verificadas e aceitas.E antes da construção do tratamento de reforço de grande área, foi feita uma placa de amostra no local e os corpos de prova de tração foram feitos nas partes selecionadas. Após a inspeção no local, os resultados medidos são de que o concreto está danificado em 9.5KN e 7.0KN, respectivamente. Calcular de acordo com a fórmula de resistência à aderência: f=P/A (força de aderência f-positiva Mpa, valor de carga P N quando a amostra está quebrada, área transversal A do bloco padrão de metal de ensaio mm2).f1 = 9500N/1600mm2 = 5.94N/mm2 (A-A área transversal da extremidade externa do padrão de metal é 40mmX 40mm).f2 = 7000N/1600mm2 = 4.38N/mm2. Os valores de resistência à aderência à tensão positiva f1 e f2 são todos maiores do que o valor padrão da resistência à tração axial do concreto C30 ftk=2.01N/mm2. Assim, determinou-se que a qualidade de construção do projeto de concreto armado de fibra de carbono do projeto foi qualificada e atendeu aos requisitos do projeto e regulamentos relacionados.
