IntroduçãoReforço da fibra de carbono Métodos em engenharia de reforço de ponte

Análise das características mecânicas das pontes reforçadas com fibra de carbono

(1) Em comparação com outros métodos tradicionais de reforço, o uso de tecido de fibra de carbono para reforçar a ponte antiga pode minimizar a distribuição de tensão da estrutura original e garantir que ele está sob a mesma força com a estrutura original dentro da faixa de carga de projeto.

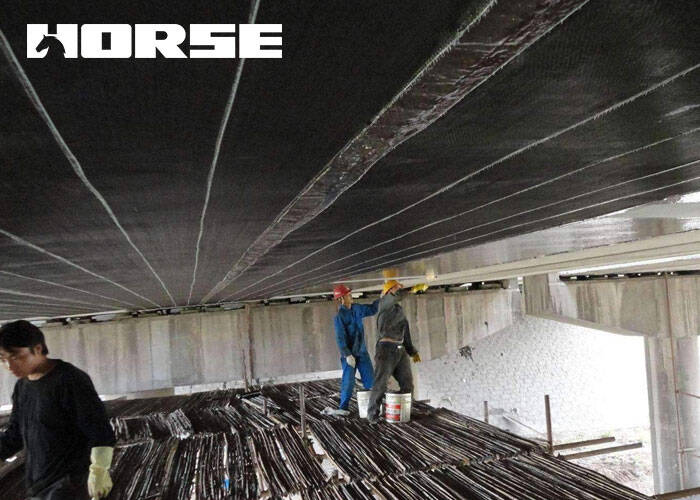

(2) Espete um pano de fibra de carbono com excelente resistência à tração na superfície inferior do feixe com um material de união para fazê-lo participar da força com a estrutura original. Ou seja, o tecido de fibra de carbono pode suportar a força de tração juntamente com as barras de aço dispostas na estrutura original para melhorar a capacidade de rolamento da ponte antiga.

(3) Colar o tecido de fibra de carbono ao longo da direção da tensão de tração principal ou a direção ortogonal para as fissuras, com extremidades fixas em ambos os lados, que podem conter as fissuras de superfície do concreto e impedir o desenvolvimento de fissuras.Para alcançar o objetivo de melhorar a rigidez de flexão do componente, reduzir a deflexão do componente e melhorar o estado de tensão do corpo do feixe.

(4) As barras de concreto armado de tecido de fibra de carbono podem não só melhorar a capacidade de carga flexural, mas também afetar o modo de falha das barras de flexão. Quando a quantidade de tecido de fibra de carbono é demais, a ductilidade do componente diminuirá.

Características técnicas do reforço de tecido de fibra de carbono da ponte

(1) Alta resistência e alta eficiência. Devido às excelentes propriedades físicas e mecânicas do tecido de fibra de carbono, suas características de alta resistência e módulo elástico podem ser plenamente utilizadas na armadura e reparação de estruturas de concreto para melhorar a capacidade de rolamento e desempenho de tração da estrutura.

(2) A construção é conveniente, a eficiência de trabalho é alta, grandes ferramentas de construção não são necessárias, ea construção ocupa menos espaço.O tecido de fibra de carbono acabado é um tipo de tecido, que pode ser cortado arbitrariamente com tesouras ou lâminas quando usado no local, sem a necessidade de ferramentas de corte especiais.

(3) A forma e aparência estruturais não são alteradas, e o peso da estrutura original e o tamanho dos componentes originais não são basicamente aumentados.O peso da pasta é inferior a 1.0kg por metro quadrado.

(4) A qualidade da construção é a mais fácil de garantir. Como o tecido de fibra de carbono colado é flexível, mesmo que a superfície da estrutura reforçada não seja muito plana, ele pode basicamente alcançar uma taxa de ligação eficaz de 100%.

Introdução a outras tecnologias de reforço de fibra de carbono

Tecnologia de reforço de RMNN

O Reforço Próximo-Surface-Mounted (NSMR) é uma nova tecnologia de reforço de fibra de carbono desenvolvida nos últimos anos.A NSMR consiste em usar lâminas de fibra de carbono incorporadas à resina epóxi na camada protetora de concreto para fortalecer os elementos de concreto.O processo de construção do método NSMR é cortar a camada protetora de concreto no sulco ao longo da direção longitudinal da viga, injetar a resina epóxi no sulco, inserir as lâminas de fibra de carbono no sulco e finalmente derramar resina para preencher o sulco.

As vantagens da tecnologia de reforço NSMR sobre a tecnologia de reforço de fibra de carbono externa são:

• A ligação com o concreto tem sido reforçada, tornando a transmissão de força das lâminas de fibra de carbono mais eficaz.

• Pode ser adaptado à superfície irregular dos elementos de concreto.

• As lâminas de fibra de carbono podem ser eficazmente protegidas e melhoradas a durabilidade.

Método MF-FRP

Um método de reforço MF-FRP (MF-FRP mecanicamente acionado) para ancoragem mecânica de tiras de fibra composta.A diferença entre o método MF-FRP e a tecnologia de armadura externa é que utiliza a fita de material compósito de fibra e a viga de concreto para trabalhar em conjunto através de traçado mecânico.

As vantagens do método MF-FRP em relação à tecnologia de reforço externo são:

• O método MF-FRP não requer tratamento da superfície do concreto, facilitando o procedimento de armadura.

• O método MF-FRP não afeta o uso de componentes reforçados.A tecnologia de reforço de união externa requer pelo menos 24 horas para secar a pasta de resina epóxi, e pode ser utilizada após uma semana de reforço.

• O método MF-FRP não precisa colar o pino em forma de U.

Utilizar materiais e precauções.O material de reforço utilizado no método MF-FRP é slats misturados com fibra de carbono e fibra de vidro, geralmente com uma largura de 102mm e uma espessura de 3.2mm.O material sólido de urânio usado no reforço é um parafuso de expansão ou tacha, e a máquina que impulsiona o material sólido é uma arma de ar. Antes da utilização das lâminas, furos rasos pré-furados com o mesmo diâmetro do material fixo em intervalos na base de concreto. Ao mesmo tempo, a posição correspondente da haste deve ser perfurada para evitar que o concreto descasque e se espalhe quando a arma de ar é empurrada para o material de rastreio.

Sequência de construção.A sequência de construção do método MF-FRP é a seguinte: Perfurar um furo raso com uma profundidade de 12mm na camada de base de concreto, e perfurar furos na posição correspondente das lâminas de fibra de carbono.As lâminas de fibra de carbono são cortadas ao comprimento necessário.Use uma arma de ar para localizar e consertar as lâminas de fibra de carbono.A resina preenche a lacuna entre as lâminas de fibra de carbono e a camada de base de concreto.

Conclusão

Para reforçar a estrutura do concreto com tecido de fibra de carbono, o processo de construção deve ser rigorosamente seguido.A superfície do concreto deve ser relativamente plana, seca e sem poeira.O pano de fibra de carbono deve ser totalmente infiltrado ao colar.A qualidade da construção deve ser rigorosamente controlada durante o processo de construção, caso contrário, afetará o efeito de reforço.
