Visão geral

Suzhou Wuzhong Distrito Administrativo Centro Edifício está localizado no centro do distrito de Wuzhong, Suzhou Cidade. Foi construído em 1994 e é uma estrutura de parede de concreto armado moldada no lugar.10 andares acima do solo (14 andares em algumas partes), 1 andar subterrâneo.A altura total do edifício é de 55.75m, a área de construção é de cerca de 25000m2, e a fundação é de concreto armado empilhado fundação jangada.

O edifício está em uso há 13 anos, e está longe de atender às atuais exigências funcionais.O proprietário decidiu realizar uma renovação em grande escala em 2007.Um dos principais conteúdos é a adição de ar condicionado central, que requer 52 pequenas unidades de ar condicionado para ser colocado na área do telhado, com uma carga total de cerca de 40t (incluindo racks). Uma vez que o telhado original não é um telhado humano e que a carga viva do projeto é pequena, estimativas preliminares mostram que a capacidade de rolamento de algumas vigas da camada de estrutura do telhado é insuficiente e deve ser reforçada para garantir o uso normal.

Esquema de retromontagem de feixes

Os requisitos de processo do método de retromontagem e as condições específicas do projeto, e a consideração abrangente dos fatores econômicos, usam o método de eliminação para determinar o plano final de retromontagem.

Primeiro de tudo, porque o edifício é principalmente um edifício de escritório, a altura do chão é inferior ao fundo, eo projeto original de altura do feixe de moldura é 800m, por isso, para o método de aumentar a área de superfície, ele irá reduzir ainda mais o espaço utilizado. Além disso, a quantidade de trabalho molhado no canteiro de obras era grande e o período de construção era longo, o que não correspondia à situação real do projeto, de modo que o primeiro foi excluído.

O segundo é o re-ajuste de aço comumente usado.A placa de aço deve ser firmemente fixada à superfície da viga de betão com parafusos de expansão de borracha em intervalos regulares ao longo da direcção longitudinal da chapa de aço. Isto requer um grande número de furos para ser perfurado na superfície da viga de concreto. Como o período de construção de retrofiting planejado é no final de maio e início de junho, que coincide com o período de exame de entrada da faculdade, e há uma escola de ensino médio próximo como a sala de exame de entrada da faculdade e há também áreas residenciais, o ruído da perfuração terá inevitavelmente um impacto sério sobre eles. Além disso, a retromontagem de aço-ligada tem requisitos mais elevados na superfície de trabalho do canteiro de obras. Os armários de parede de partição, tectos e oleodutos no edifício de escritório de alto nível original devem ser removidos em grandes quantidades.O custo da remoção e restauração futura é alto, e o período de construção é longo.Por conseguinte, o método de retromontagem do aço de ligação também está excluído.

Em terceiro lugar, quanto ao método de retromontagem pré-stressado, também está excluído devido às suas elevadas exigências para equipamentos de construção, construção no local pesada e custo relativamente elevado.

Após negociação completa e comparação abrangente com o projeto e contratante geral, foi finalmente decidido adotar o Folha de fibra de carbono Método de retromontagem. Suas principais vantagens são que o período de construção é curto.A segunda é que, embora o custo seja ligeiramente superior ao da retromontagem de aço de vara, os benefícios económicos globais do proprietário ainda podem ser aceitáveis tendo em conta a remoção e a restauração futura do interior da face de trabalho reforçada.

A capacidade de suporte da fundação e coluna pode atender às exigências, mas a capacidade de flexão e cisalhamento de algumas vigas de moldura e vigas secundárias é insuficiente e deve ser reforçada.

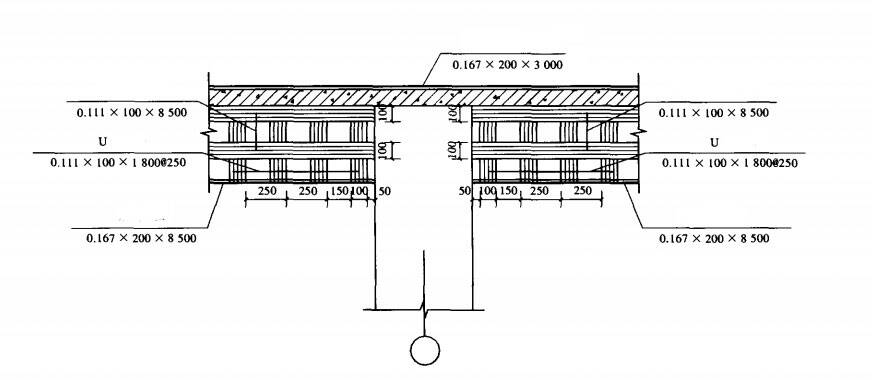

Adaptação flexível de vigas com folha de fibra de carbono

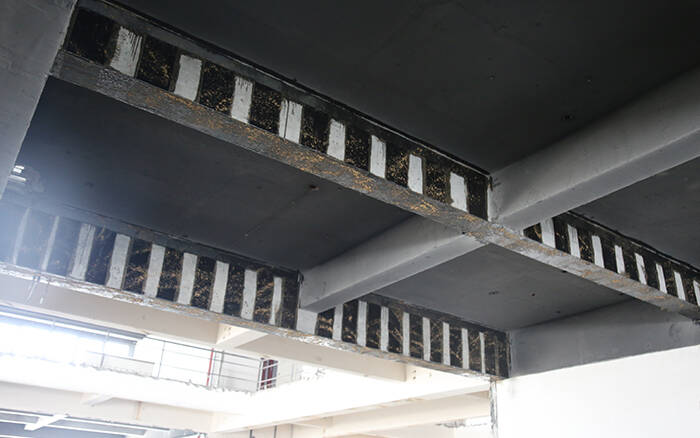

Reajuste de vigas com folha de fibra de carbono

O projecto teve início no final de Maio de 2007. Após quase meio mês de construção, a folha de fibra de carbono foi colada, o que criou condições para a subsequente construção do projeto a tempo. Agora o projeto de renovação do edifício foi concluído e entregue para uso, e nenhum fenômeno anormal foi encontrado na parte reforçada.
