Várias formas de falha fibra de carbono envoltório estrutural reforço

(1) A barra de aço de tração atinge o rendimento primeiro, e então o concreto na zona de compressão é esmagado. Neste momento, o envoltório de fibra de carbono ainda não atingiu sua deformação de tração permissível.

(2) A barra de aço de tração atinge o rendimento primeiro, e o envoltório de fibra de carbono excedeu sua deformação de tração permissível e atingiu a deformação de tração final e quebrou. Neste momento, o concreto na zona de compressão não foi esmagado.

(3) Devido à excessiva armadura do revestimento de fibra de carbono, o concreto na zona de compressão é primeiro esmagado antes que a barra de aço de tração atinja o rendimento.

(4) Antes de atingir a capacidade de rolamento da seção normal, o envoltório de fibra de carbono e a superfície de base de concreto foram descascados.

O princípio de funcionamento e as características da tecnologia de reforço de revestimento de fibra de carbono

É difícil para os filamentos de fibra de carbono no envoltório de fibra de carbono trabalhar em conjunto completamente. Ao suportar uma carga mais baixa, uma parte dos filamentos de fibra de carbono com maior tensão primeiro atinge sua resistência à tração e sai do estado de trabalho, o que faz com que os filamentos de fibra de carbono gradativamente se quebrem até que o todo seja destruído.Mas depois de usar o ligante, os filamentos de fibra de carbono podem trabalhar bem juntos, melhorando muito a resistência à tração do tecido de fibra de carbono. Portanto, o aglutinante desempenha um papel fundamental no reforço do envoltório de fibra de carbono. Não só garante que os filamentos de fibra de carbono funcionem em conjunto, mas também garante que o envoltório de fibra de carbono e a estrutura funcionem em conjunto.O material de tração é colado no lado de tração da estrutura para compartilhar a força com a estrutura, fortalecer a armadura e alcançar o objetivo da armadura.

Engenharia de aplicação de reforço estrutural de tecido de fibra de carbono

Exemplo do projecto

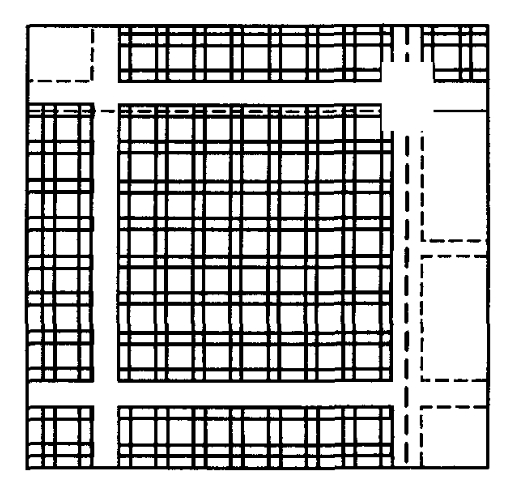

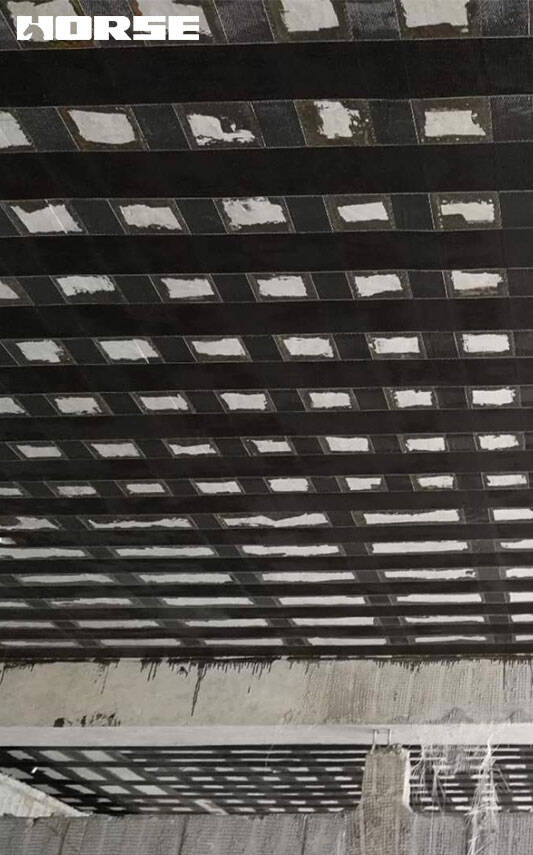

Após a construção do edifício de escritório abrangente no depósito de Guangzhou Metro Line 4, de acordo com os requisitos do proprietário, o uso de alguns quartos precisa ser mudado, e restaurantes precisam ser adicionados. Os painéis originais da sala de design não podem atender aos requisitos de carga do restaurante, e é necessário reforço estrutural. Após a comparação dos esquemas, um envoltório de fibra de carbono é colado na parte inferior da placa em duas direções para melhorar a capacidade de rolamento da placa, como mostrado na Figura 1.

Conclusão

O edifício abrangente de Guangzhou Metro Line 4 depósito adota a tecnologia de reforço estrutural de revestimento de fibra de carbono, que reflete plenamente suas vantagens. Durante a construção do projeto, apenas foi utilizado andaimes simples com a premissa de garantir a segurança. Além disso, o envoltório de fibra de carbono é muito conveniente para cortar. Pode ser cortado à vontade de acordo com a forma e tamanho. Pode ser passado através do abrigo de vários suportes, e a construção é muito conveniente.O período de construção é muito reduzido, e o custo de construção também é bastante baixo em comparação.
