Resumo do Projeto

O edifício principal da Baiyun Chemical Fiber Company foi concluído e colocado em uso em novembro de 1995.É uma estrutura de 7 pisos e casa de tijolo-concreto com pisos e telhados moldados no local.O grau de resistência do projeto de concreto estrutural é C25, e a fundação é a fundação de jangada de concreto.Na tarde de 28 de novembro de 2008, um incêndio ocorreu neste prédio.O incêndio foi localizado entre o 6o e 7o eixo do 8.00 m andar, que causou o 8.00 m, 11.62 m laje de piso e a coluna de 3 andares para ser sobre queimada e danificada. Como as matérias-primas de produção são inflamáveis e substâncias fluidas, elas fluim para o segundo andar através dos furos reservados na laje do piso, causando danos à superfície da coluna de 2 andares, laje de 2 andares e laje de 3 andares.

A laje de piso danificada se manifesta principalmente pela frouxidão da superfície da laje de duas camadas, o que reduz a espessura real da laje.3.As placas de quatro camadas foram todas queimadas e danificadas, com fissuras graves, falhas de concreto local, a profundidade da carbonização do concreto superou muito 6.0 mm e o menor valor estimado de resistência ao concreto foi de 15.6-17.0 MPa.A coluna da moldura danificada é a coluna de 2 andares foi sobre-incendiada e danificada, eo corpo da coluna foi severamente rachado.A coluna de três andares está seriamente danificada, o corpo de concreto é densamente rachado, e o concreto local é solto.A profundidade de carbonização do concreto do pilar excede muito 6.0 mm, e o valor estimado da resistência do concreto é de 13.3 a 14.5 MPa. Como o edifício está intimamente relacionado com as atividades de produção da empresa, optou-se por adotar métodos viáveis de fortalecimento estrutural o mais rapidamente possível.

Método de reforço

O objetivo da manutenção e fortalecimento é garantir e melhorar a confiabilidade da estrutura, fazê-la alcançar o nível de confiabilidade especificado pelas normas nacionais atuais, e atender aos requisitos da função de uso do edifício.O método de manutenção e de reforço deve ser seleccionado através de uma análise exaustiva das condições específicas e a manutenção e o reforço do edifício deverão ser, tanto quanto possível, alcançados benefícios globais.

Os componentes danificados pelo fogo são principalmente chapa de aço externamente colada, e ao mesmo tempo, o método de colagem externa de fibra de carbono unidirecional é usado para fortalecer o tratamento (principalmente escrever novos materiais: reforço de fibra de carbono). Diferentes partes e tipos de componentes são reforçados e tratados.

Método de fortalecimento de fibra de carbono unidirecional ligado externamente

1 materiais de reforço de fibra de carbono

O 8.As vigas do quadro de 0 m deste projeto, todas as vigas secundárias que devem ser reforçadas, e as colunas do eixo B/A e do eixo B/c são reforçadas com o método de fibra de carbono unidirecional.Este método tem alta resistência à corrosão química e proteção da estrutura reforçada, e pode melhorar a durabilidade da estrutura.Em segundo lugar, devido à alta resistência do material de fibra de carbono unidirecional, a quantidade de fortalecimento externo é pequena, a espessura é pequena, o aumento de carga é mínimo, e a forma e tamanho da estrutura original dificilmente são alterados. Além disso, o período de construção é curto e a operação é simples.A fibra de carbono adota chapa reforçada com fibra de carbono de alta resistência com uma especificação de 200 g/m., A espessura calculada é 0.111 mm, o valor padrão de resistência à tração é ≥3 500 MPa, o módulo de elasticidade é ≥2.3×10 MPa, e o alongamento é ≥1.5

2 Método de fortalecimento de fibra de carbono

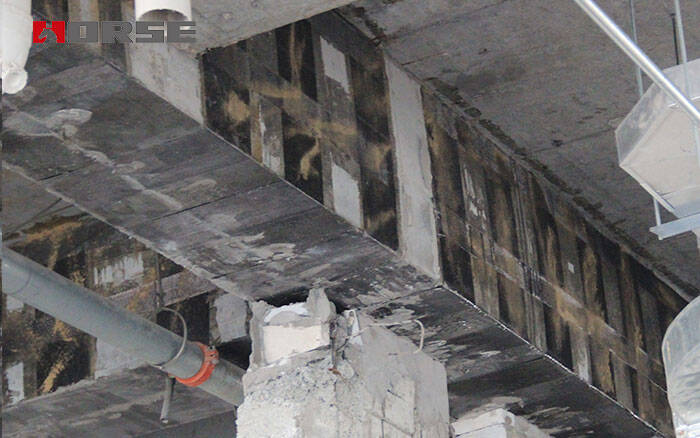

11.O feixe secundário de 62m é colado com uma camada de 200 mm de fibra de carbono na parte inferior do feixe, e quatro pastas em forma de U com uma largura de 100 mm e um espaçamento de 250 mm são colados em ambas as extremidades do feixe, e uma camada de fibra de carbono de 100 mm de largura é coberta. 8.00 m vezes o feixe é colado com duas camadas de 200 mm de fibra de carbono de largura na parte inferior do feixe, e quatro pastas em forma de U de 100 mm de largura são coladas em cada extremidade do feixe, e 100 mm de largura camada de fibra de carbono é sobreposto.O fundo do feixe principal do 8.O quadro de 00 m é colado com duas camadas de fibra de carbono de 200 mm de largura.A viga é colada perto do eixo B com três colas em forma de U de 100 mm de largura.Colar quatro pastas em forma de U com uma largura de 100 mm perto do eixo A e do eixo C, e são cobertas com uma camada de fibra de carbono de 100 mm de largura.

As colunas de quadros dos eixos B/A e B/C são reforçadas com um corpo de coluna de comprimento completo e uma camada de fibra de carbono unidirecional.

3 Pontos-chave da construção de reforço de fibra de carbono

Remova o espaçamento, a frouxidão, o favo de mel, a corrosão e outros concretos deteriorados na superfície de componentes de viga e coluna, e repará-lo e nivelá-lo.A superfície de aderência deve ser polida até que a nova superfície de concreto seja exposta. Limpe-o com acetona para torná-lo limpo e livre de sujeira.Aplique cola uniformemente na superfície de fixação e na superfície da fibra de carbono, em seguida, fure-a, e use um rolo para rolá-la ao longo da direção da fibra várias vezes para espremer as bolhas e molhar totalmente a fibra de carbono.A direção da fibra da pasta inferior do feixe e talão é paralela ao eixo do feixe, e a direção da pasta em forma de u é perpendicular ao eixo do feixe.O ângulo do feixe da pasta em forma de u é polido em um canto arredondado, e o raio de curvatura não é inferior a 20 mm.A direção da coluna de fibra de carbono exterior é perpendicular ao eixo da coluna.O ângulo da coluna é polido para um canto arredondado, e o raio de curvatura não é inferior a 20 mm.As folhas de fibra de carbono não devem ser sobrepostas nem coladas.A área de ligação total eficaz das folhas de fibra de carbono não deve ser inferior a 95. Após a secagem, a cola de fibra de carbono superficial é usada como uma camada protetora, e uma camada de areia limpa do rio é polvilhada.

Em conclusão,

(1) Na estrutura danificada pelo fogo, o método de aço externo é usado para fortalecer as vigas e colunas de moldura, e o método de fibra de carbono externa é usado para fortalecer as vigas secundárias e parte das vigas de moldura e colunas.

(2) O método correcto de construção pode garantir a aplicação bem sucedida de medidas de reforço estrutural.

(3) Após o reforço do tratamento, em manutenção e utilização normais, pode satisfazer os requisitos de utilização do período de base de 50 anos.
