Forma de estrutura de concreto armado atualmente comumente utilizada para CFRP

1 Reforço da secção normal da barra de flexão (reforço de flexão)

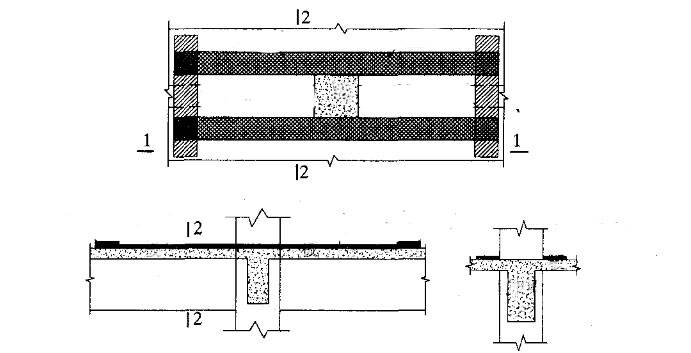

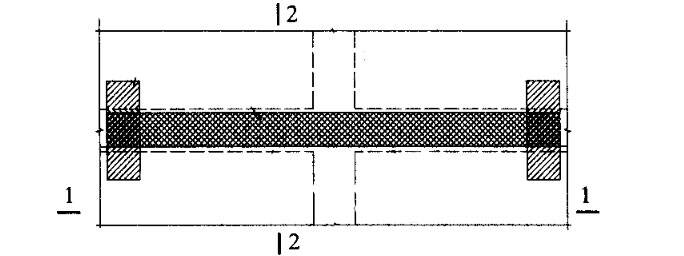

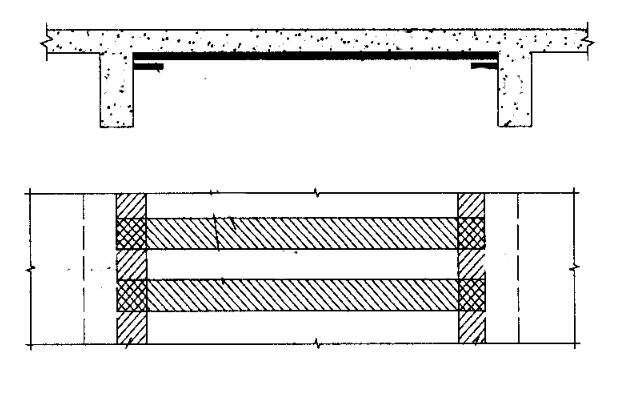

Colar o CFRP ao longo do eixo principal do componente. Ao colar o CFRP na área de tensão do componente, utilizando a maior resistência à tração e o módulo elástico do material CFRP, pode ser enfatizado junto com a barra de aço de tensão para melhorar o desempenho flexural do componente e alcançar a finalidade de fortalecer o componente de concreto armado..

2 Reforço de secção oblíqua de membro (reforço de ouvido)

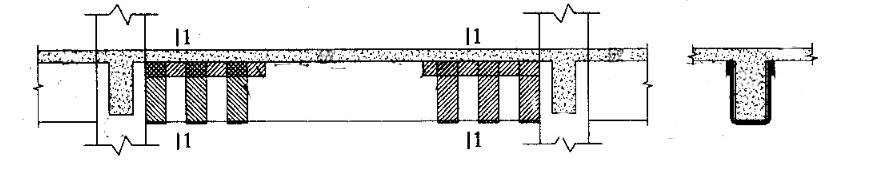

A armadura da seção oblíqua da barra inclui a armadura de cisalhamento da viga e a armadura de cisalhamento da coluna de compressão axial.Colar o anel CFRP ou o arco em forma de U na direção do eixo principal do componente vertical.O mecanismo de armadura de cisalhamento CFRP é semelhante ao mecanismo de cisalhamento dos estribos.A CFRP é colada na área de flexão e cisalhamento do componente, e a força de cisalhamento é compartilhada pela CFRP e a armadura para atingir o propósito de armadura de cisalhamento do componente.

3 Reforço da seção normal de barras de compressão axial (reforço da capacidade de rolamento de compressão de coluna)

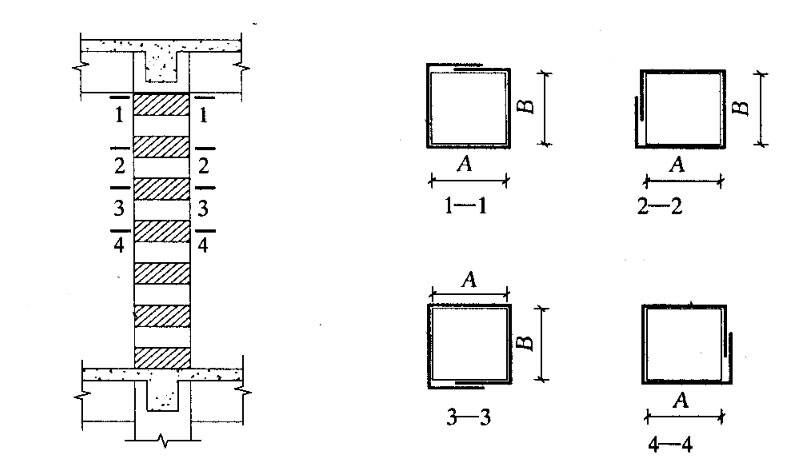

Stick pintinhos CFRP em forma de anel na direção do eixo principal dos membros verticais para reforço. Usando CFRP para conter o concreto para melhorar sua resistência à compressão, aumentando assim a capacidade de suporte compressivo do pilar.
