Visão Geral do Projeto

Uma estrutura de box-frame de 49 andares em Guangzhou é um edifício de escritório comercial.O 3o andar da cave e o 4o andar do pódio são centros comerciais. Os 3o a 7o andares do metro foram concluídos em 1999.O edifício tem 38m de comprimento e 36.8m de largura.As vigas e lajes são moldadas e o grau de resistência do projeto do concreto é C30. À medida que o proprietário modificou os desenhos originais do edifício, uma escada rolante foi adicionada no segundo andar para permitir que os clientes entrassem e saíssem.A fim de garantir que a estrutura original ainda pode ser usada normalmente após a adição da carga do piso da escada rolante, o feixe original com uma seção transversal de 600mm X 1000mm e uma extensão de 7400mm que suporta a carga da escada rolante deve ser reforçado.

Esquema de viga de quadro reforçado de fibra de carbono

De acordo com os requisitos do cronograma de construção do projeto, para alcançar a segurança e a eficiência da construção, após comparar os métodos de adição de reforço de seção, reforço de aço externo e reforço de folha de fibra de carbono, optou-se pelo uso de pano de fibra de carbono para reforçar os componentes.O método pode melhorar a resistência à flexão e ao cisalhamento do feixe sem aumentar a seção do feixe, e tem as características de peso leve, alta resistência e boa durabilidade. Ao mesmo tempo, o local de trabalho molhado pode ser evitado e o ambiente de construção pode ser protegido. Devido ao aumento da carga da viga de quadro, é necessário calcular o reforço das seções normais e oblíquas da viga, colando folhas de fibra de carbono.

Plano de reforço

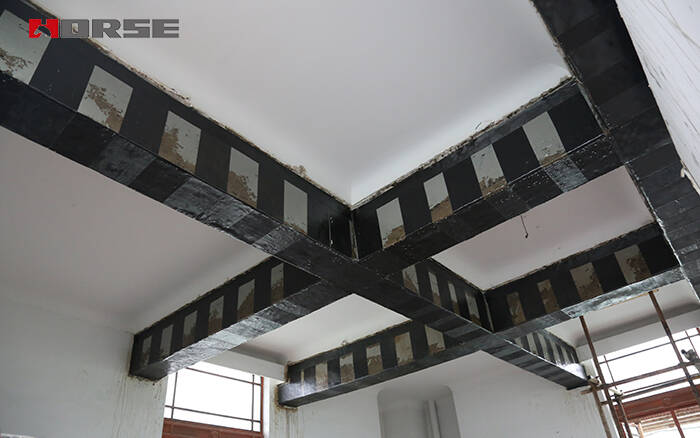

Substituindo a nova carga de escada rolante, o tamanho da seção, o vão, a resistência do concreto e a armadura de seção original da viga de quadro original na fórmula de cálculo para a armadura de cisalhamento de seção oblíqua e flexão, e finalmente o esquema de armadura da viga de quadro é obtido.O fundo do feixe é colado com um pano de fibra de carbono de camada dupla de 500mm de largura e 7400mm de comprimento.Colar os aros em forma de U de camada média com uma largura de 200mm ao longo do comprimento total da viga, com uma distância de 350mm.A altura de aderência do aro em forma de U é tomada como a altura da seção do componente. Após o arco em forma de U é colado, vara folha de fibra de carbono longitudinal grânulo na extremidade superior do feixe e em ambos os lados da cintura.A largura da conta é de 200 mm (ver figura).As especificações da folha de fibra de carbono são 300g/m2, 0.167mm de espessura.

Se a ligação entre o pano de fibra de carbono e a camada de base é boa pode ser julgada pelo método de bater. Os critérios de elegibilidade são:

1) O tambor oco de uma única área é menor que 0.13 metros quadrados

2) O tambor oco ocupa menos de 5% da área total;

3) O tambor oco médio é inferior a 10 lugares por metro quadrado.

Conclusão

A tecnologia de colar folha de fibra de carbono para fortalecer e reparar a estrutura de concreto é usar uma resina adesiva de suporte para colar a folha de fibra de carbono na superfície do concreto para fazer a folha de fibra de carbono suportar tensão de tração.É coordenada com a deformação do concreto e suporta a força em conjunto, desempenhando assim o papel de reforço estrutural.

Este projeto adota o método de reforço da folha de fibra de carbono para reforçar o feixe de moldura.A qualidade da construção é alta, a eficiência da construção é alta, e o uso posterior não requer manutenção regular. Após a utilização do reforço, a condição é boa e o efeito esperado é alcançado.É digno de popularização e aplicação.
