Projeto

Uma sala de treinamento cobre uma área de 6411 metros quadrados, com uma área de construção de 18474.6 metros quadrados, e adota uma estrutura de quadro prostressado.O tamanho da malha da coluna é 9000mmx9000mm, a altura da coluna é 5.8m, sendo a seção transversal dividida em três especificações: 800mmx700mm, 800mmx600mm e 600mmx600mm.O concreto C40 foi utilizado para a mistura no local do concreto. Devido à imprecisão da medição, foi realizada inspeção quando a construção atingiu o terceiro andar. Atualmente, a força de rebote de 12 colunas na fundação é inferior ao valor de projeto.Entre eles, o grau de resistência do concreto de dois pilares é apenas C25, que é 60% da resistência do projeto original.

Determinação do plano de reforço

De acordo com a especificação de projeto da estrutura de concreto, o Folha de fibra de carbono foram realizadas especificações de estrutura de concreto armado, especificação de projeto de estrutura de construção e especificação técnica de armadura estrutural, folha de fibra de carbono e cálculo de armadura de método de seção ampliada. Após uma avaliação abrangente, optou-se pela utilização de folha de fibra de carbono unidirecional para reforço.Este método é econômico e fácil de construir. Ele também tem resistência extremamente alta à fadiga, ácido e álcali, resistência à fluência e resistência a alta temperatura. Tem uma longa vida útil após o reforço e tem benefícios abrangentes a longo prazo:

Preparação de materiais de reforço para estrutura de colunas de quadros

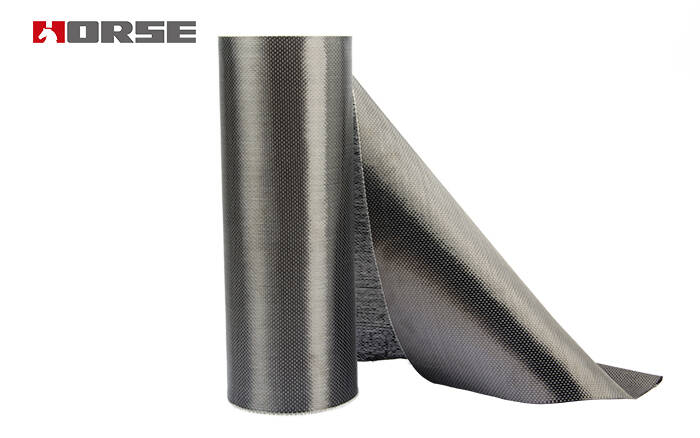

1 Folha de fibra de carbono unidirecional

(1) O valor padrão de resistência à tração da folha de fibra de carbono ≥3 000 MPa, módulo elástico ≥2 .1X10⁵MPa, alongamento ≥1.4%:

(2) Peso por unidade de área de folha de fibra de carbono de camada única 200g/m² , 300g/ m².

2 Adesivos

O desempenho básico do adesivo requer: resistência à compressão ≥ 70 MPa, resistência à tracção ≥ 30 MPa, resistência à flexão ≥ 40 MPa, módulo elástico ≥ 3.0x10³MPa, e capacidade de ligação.01 MPa.

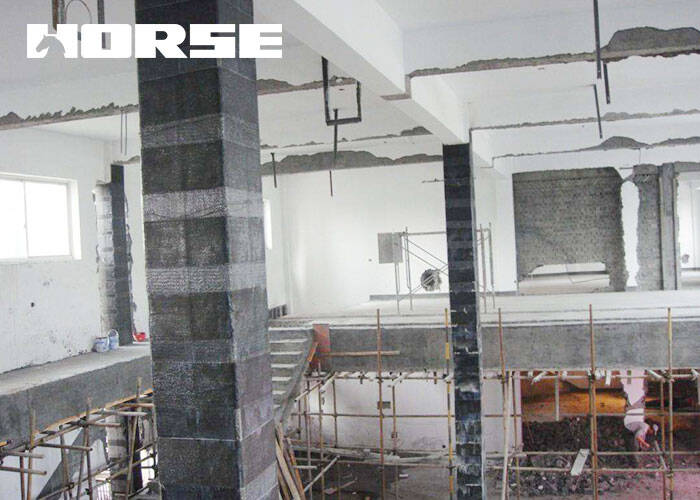

Ligar externamente folha de fibra de carbono na coluna de quadro

Tratamento de superfície de ligação de betão

Configurar o primer

Primer

Configurar a cola de nivelamento de reparo

Reparação e nivelamento da superfície da coleira

Descarregando

Configurar a cola de mergulho de fibra de carbono

Corte de chapa de fibra de carbono unidirecional

Colar folha de fibra de carbono unidirecional

Resultados do projecto

Após a armadura do pilar de concreto com uma folha de fibra de carbono unidirecional, a resistência é restaurada e melhorada, atendendo aos requisitos de projeto.
