Vista geral do projecto

Este projeto é a cidade de entretenimento no lado norte do Tribunal Regal (B District), dois andares subterrâneos, e a área total do piso dos três andares é de cerca de 5000 metros quadrados.A estrutura original coluna, viga e laje são reforçadas para os requisitos de uso.É necessário usar o adesivo de ancoragem para implantar barras de aço, plantar âncora de barra de aço no concreto da estrutura original, o comprimento é 15d (D é o diâmetro da barra de aço de reforço), as especificações da barra de plantio são 10, 12, 16, 22, 25, 28 etc.O concreto da estrutura original é cortado por abertura e corte.Reforço da placa de aço e CFRP na estrutura original viga e telhado por causa da mudança de carga estrutural.

Materiais de reforço estrutural

Adesivos de barra de plantio (HM-500 adesivo de ancoragem), todos os tipos de barras reforçadas e tecido de fibra de carbono(tecido de fibra de carbono de camada única, peso de fibra por unidade de área é 300g/m2,HM-30 fibra de carbono tecido de polímero refroced), HM-180c3p adesivo de fibra de carbono, 6mm, placas de aço de 4mm de espessura, adesivo de revestimento de aço HM-120M, adesivo de placa de aço HM-120 20 parafusos de âncora química e I20a I-steel.

(Column, viga e laje retrofitting )

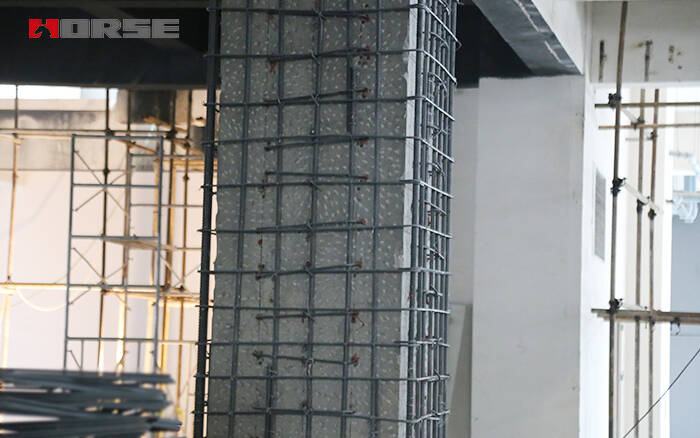

Barras de cultura

1.Buraco de perfuração para o diâmetro e profundidade necessários.O diâmetro deve estar de acordo com o tamanho da âncora.

2.O furo de perfuração deve ser limpo com soprador de ar, começando a partir do fundo do orifício.O furo de perfuração deve ser cuidadosamente limpo com escova de aço. Após o pincel, usar soprador de ar para limpar o furo de perfuração novamente.

3.Injecte a resina de âncora de resina de resina de resina de resina de resina de resina no orifício, a partir do fundo, enquanto lentamente retira o misturador estático de & nbsp;.Em qualquer caso, evite o entrapping de ar.Para tubos de extensão de furos profundos pode ser usado.

4. Insira a âncora com um movimento rotativo no furo de perfuração preenchido. Algum adesivo deve sair do buraco.

5. Durante o tempo de endurecimento da resina, a âncora não deve ser movida nem carregada.

(Column, viga e laje retrofitting )

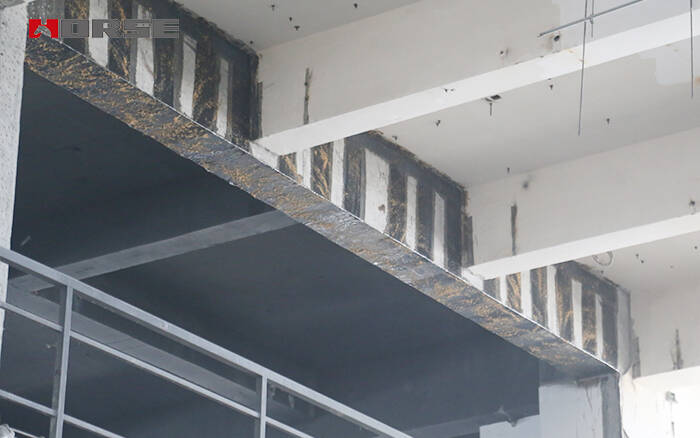

Tecido de polímero refroced ligado externamente à fibra de carbono

1.O tratamento da superfície de concreto

2. Construção de primers
3. Construção de nivelamento

4. Pasta de tecido de fibra de carbono

5. Cura e conservação

(Column, viga e laje retrofitting, revestimento de aço)

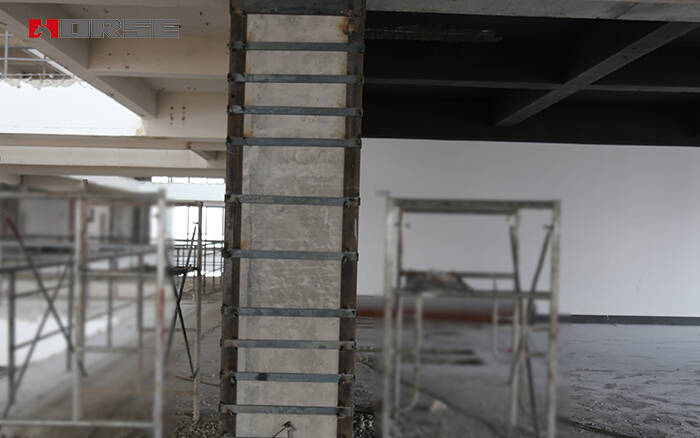

Liga de chapa de aço

1. superfície do substrato limpa

2.escriba linha de

3. ancoragem

4. Preparação da superfície da placa

5. placa de aço de ligação com o adesivo estrutural

6. manter

7.a verificação de & nbsp;

8. revestimento de proteção
